Ilustrační obrázek

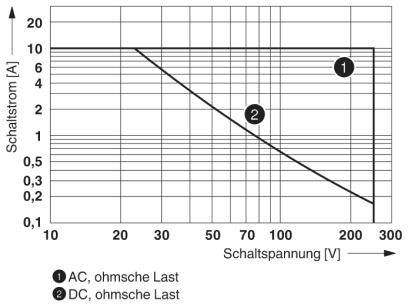

![Graf zobrazuje spínací proud [A] proti spínacímu napětí [V]. Linie 1: AC, ohmická zátěž. Linie 2: DC, ohmická zátěž. Grafika popisuje chování zátěže.](https://asset.conrad.com/media10/isa/160267/c1/-/cs/002225503TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6
Ilustrační obrázek
Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
relé
Jmenovité napětí cívky
60 V/DC
Typ kontaktu
2 přepínací kontakty
Spínací napětí (max.)
250 V DC/AC
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
1 747,93 Kč
3
3% = 48,42 Kč
1 699,51 Kč
5
4% = 67,81 Kč
1 680,12 Kč
10
5% = 80,75 Kč
1 667,18 Kč
25
5% = 95,26 Kč
1 652,67 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (174,79 Kč / kus)
1 747,93 Kč
Bez DPH.
Už jen 1 Set(y) skladem!
Technické parametry
- Stupeň krytí: RT I
- Typické vstupní proud při UN: 18 mA
- Spínací napětí minimální: 5 V (při 24 mA)
- Spínací proud minimální: 5 mA (při 24 V)
- Zapínací proud maximálně: 30 A (20 ms. Spínací kontakt)
- Abschaltleistung (ohmická zátěž) maximálně:
- 288 W (při 24 V/DC)
- 108 W (při 60 V DC)
- 52 W (při 110 V/DC)
- 48 W (při 220 V/DC)
- Spínací výkon minimální: 0,12 W
- Impulzní rázové napětí: 4 kV
- Izolace: základní izolace
- Stupeň znečištění: 3 (jmenovité napětí 230 V)
- Kategorie přepětí: III
- Druh obalu
Piece
- Kategorie produktu
relé
- Typ
REL-IR2/LDP- 60DC/2X21
- Jmenovité napětí cívky
60 V/DC
- Řídicí napětí (max.)
60 V/DC
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
250 V DC/AC
- Spínací proud (max.)
12 A
- Max. spínací výkon
288 W
- Připojení
konektor
- Izolační napětí
250 V/AC
- Reakční doba
13 ms
- Čas rozpadu
14 ms
- Mechanická životnost
2x 10 7 spínacích cyklů
- Vlastnosti
s LED diodou
- Min. teplota
-40 °C
- Max. teplota
+70 °C
- Šířka
21.2 mm
- V
27.5 mm
- Hloubka
35.6 mm
- Rozm.
(š x v x h) 21.2 x 27.5 x 35.6 mm
- Obsah
10 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2225503 Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks
List technických údajů 2225503 Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2225503 Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks
Popis
Zásuvné průmyslové relé s kontakty, 2 měniči, zkušební tlačítko, stavová LED, nulová dioda, mechanická indikace polohy spínače, polarita A1+, A2, vstupní napětí: 60 V DC
