Name: Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relé modul 24 V/DC
Brand: Phoenix Contact
SKU: 3580318
Availability: SoldOut

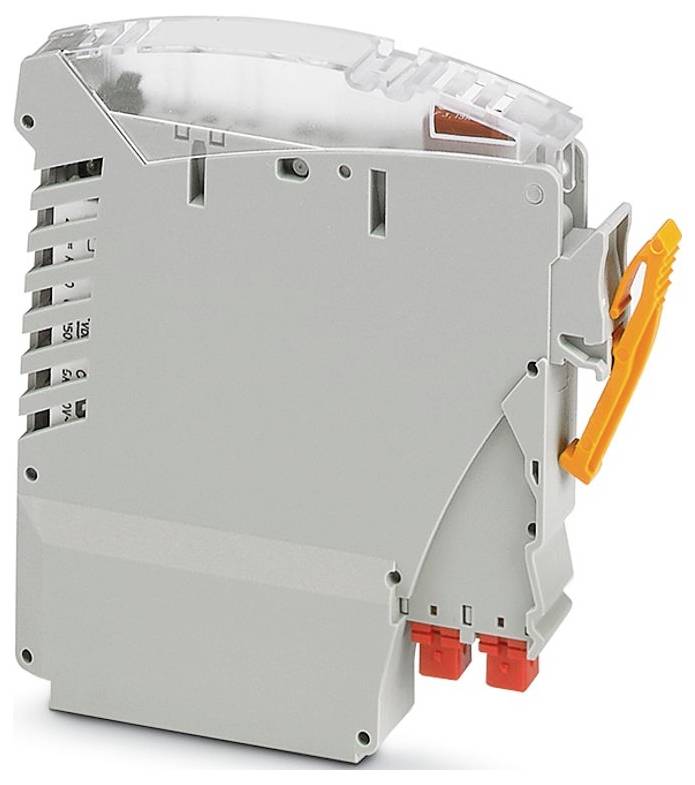

Šedý průmyslový elektronický modul s oranžovými páčkami a více připojovacími body, pravděpodobně používaný v elektrotechnických nebo automatizačních systémech.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Celková cena (1 491,74 Kč / kus)

1 491,74 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: VIP I/o Marshalling
Typ připojení: Kolíková lišta
Šířka: 10,3 mm
Výška: 64,2 mm
Hloubka: 72,9 mm
Barva: Šedá (RAL 7042)
Třída hořlavosti podle UL 94: V0
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 70 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: IEC 60664; DIN EN 50178
Způsob montáže: Zásuvná montáž
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 0 %... 95 % (nekondenzující)
Montážní poloha: libovolná
ATEX: NORMA ATEX
IECEx: IECEx
Označení: Třída I, Div. 2, GROUPS A, B, C, D T4; CLASS I, zóna 2, AEX ec NC IIC T4 GC; EX ec NC IIC T4 GC
UL, USA/Kanada: UL, USA/Kanada
Provozní režim: 100 % ED
Certifikát: PxCIF23UKEX2910153X
Pokyny k montáži: Konektory pro VIP/... patice...
Ochranné zapojení: Ochrana proti přepólování | dioda proti přepólování; nulová dioda | nulová
UKEX: UKEX
Spínací napětí maximálně: 24 v DC
Použití: Výstupní funkce
Úroveň péče o údaje: Úroveň péče o údaje
Datum poslední péče o údaje: 12.11.2025
JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
Rozsah vstupního napětí vztažený k UN: 0,9... 1,1
Typický vstupní proud při un: 13,5 mA
Zobrazení provozního napětí: žlutá LED
Provedení kontaktu: 1 přepínací kontakt
Trvalý mezní proud: 3 a (ochrana omezená)
Typ kontaktu: Výkonový kontakt
Spínání: Spínání
Bezpečnostní údaje: Bezpečnostní údaje
Vstupní napětí UI: 24 v DC
Životnost - mechanické měření: 2x 107 spínacích cyklů
Strana patogena: Strana patogena
Doba odezvy obvykle: 5 ms
Doba odpadu obvykle: 8 ms
Druh spínacího kontaktu: Jednoduchý kontakt
Materiál kontaktu: AgSnO
Spínací napětí minimální: 5 v (při 100 mA)
Minimální spínací proud: 10 mA (při 12 v)
Vypínací výkon (ohmická zátěž) maximálně: 140 W (při 24 v DC)
Napětí cívky: 24 v DC
Ovládací obvod: Ovládací obvod
Vstupní proud II: 13,5 mA
CSA, USA/Canada: CSA, USA/Canada

Kategorie produktu: Relé modul

Typ: IOA REL 24V DO/BFI/3.0A/EX

Počet výstupů max.: 1

Počet výstupů: 1 x

Proudový výstupní signál: 3 A

Max. výstupní proud na kanál: 3 A

Napěťový výstupní signál: 24 V

Provozní napětí: 24 V/DC

V: 64.2 mm

Délka: 72.9 mm

Šířka: 10.3 mm

: IP20

Rozm.: (d x š x v) 72.9 x 10.3 x 64.2 mm

Max. odběr proudu: 13.5 mA

Číslo výrobce: 2910153

Montáž: Nástrčná montáž

Reakční doba tS: 5 ms

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

Počet výstupů relé max.: 1

Ex zóna: 2

Hloubka: 72.9 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3580318 Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relé modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3580318 Phoenix Contact IOA REL 24V DO/BFI/3.0A/EX 2910153 Relé modul 24 V/DC

Popis

Reléový modul pro VIP I/o Marshalling základní prvky. Pro spínání zátěže 24 v DC do max. 3 A. Integrovaná pojistka a indikace výpadku pojistky. Spínací nebo rozpínací kontakt.
