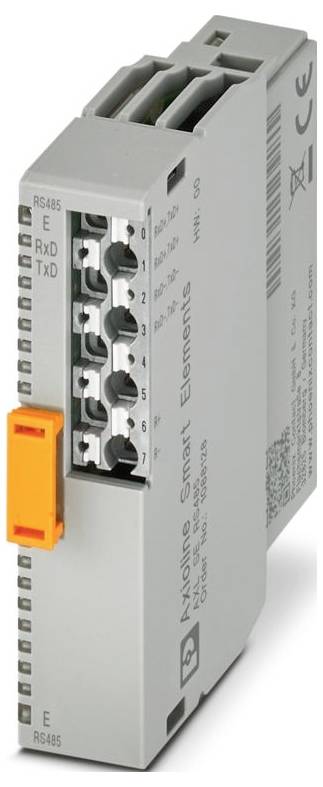

Phoenix Contact AXL SE RS485 1088128 Komunikační modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 045,45 Kč / kus)
5 045,45 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie výrobků: Axioline Smart Smart Elements
- Provedení: modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 14,9 mm
- Výška: 62,2 mm
- Hloubka: 62 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení připojení: Periferie
- Délka odizolování: 8 mm
- Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
- Přenosová rychlost: 1200 bit/s... 230400 bit/s (parametrizované)
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,7 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- RS-485: RS-485
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Min. 6 mA (bez připojeného periferního zařízení)
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | viz systém, ve kterém používáte Smart Smart prvek.; ochrana proti přepólování | dioda proti přepólování
- Fyzika přenosu: Měď
- Zakončovací odpor 120 Ω (aktivní, integrovaný)
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Dbejte na informace o průřezech vodičů v uživatelské příručce „Axioline Smart Smart Elements“.
- Zvláštní vlastnosti: Šířka procesoru: 20 bajtů; transparentní protokol
- Napájecí napětí 24 v DC (přes konektor Card Edge)
- Datové bity: 7 nebo 8
- Modul
- Identifikační kód (Hex): none
- Procesní datový kanál 160 bitů
- Místo zadání: 20 bajtů
- Výstupní adresa: 20 byte
- Potřeba dat o parametrech: 10 bajtů
- Vyžaduje konfigurační data: 7 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Stop bity 1 nebo 2
- Vstupní vyrovnávací paměť: 4 kB
- Výstupní buffer: 1 kB
- Smart Element rozhraní: Rozhraní Smart Element
- Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
- Doba spuštění až do připravenosti k provozu: < 500 ms
- Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
- Zkušební napětí: Napájení logiky / 24 v napájení (periferie): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
- Periferie: Periferie
- Zkušební napětí: Napájení logiky / rozhraní RS-485: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 24 v (periferie) / rozhraní RS-485: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Rozhraní RS-485 / funkční zemina: 500 v AC, 50 Hz, 1 min
- Kategorie produktu
Komunikační modul
- Typ
AXL SE RS485
- Provozní napětí
24 V/DC
- V
62.2 mm
- Délka
62 mm
- Šířka
14.9 mm
IP20
- Rozm.
(d x š x v) 62 x 14.9 x 62.2 mm
- Připojovací technika
Push-in připojení
- Připojení
Push-in připojení
- Max. odběr proudu
10 mA
- Číslo výrobce
1088128
- Provedení
Modulární
- Montáž
Zástrčná montáž (Smart Smart Element slot)
- Max. okolní teplota
60 °C
- Min. okolní teplota
-25 °C
- Hloubka
62 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563362 Phoenix Contact AXL SE RS485 1088128 Komunikační modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563362 Phoenix Contact AXL SE RS485 1088128 Komunikační modul 24 V/DC
Popis
Axiální modul Smart Elements, komunikační modul, rozhraní RS-485: 1, šířka procesoru: 20 bajtů, transparentní protokol, stupeň krytí: IP20
