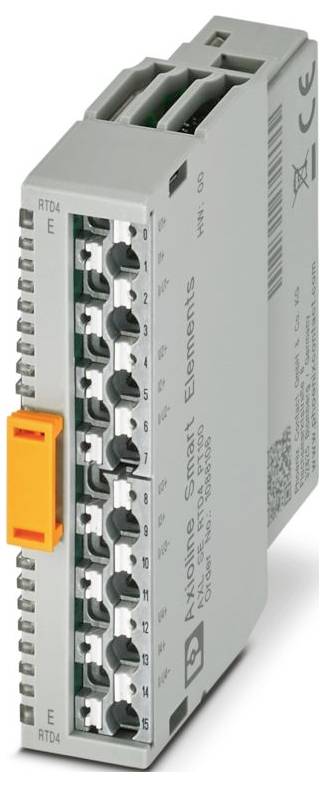

Phoenix Contact AXL SE RTD4 PT100 1088106 Teplotní modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 045,45 Kč / kus)
5 045,45 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie výrobků: Axioline Smart Smart Elements
- Provedení: modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 14,9 mm
- Výška: 62,2 mm
- Hloubka: 62 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
- Izolační vlastnosti: Izolační vlastnosti
- Přepěťová kategorie II (IEC 60664-1)
- Stupeň znečištění 2 (EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení připojení: Periferie
- Délka odizolování: 8 mm
- Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
- Přenosová rychlost: Viz systém, ve kterém vložíte Smart Smart prvek.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,4 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Min. 5 mA (bez připojeného periferního zařízení)
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | viz systém, ve kterém používáte Smart Smart prvek.; ochrana proti přepólování | dioda proti přepólování
- Použití: Zachycení PT 100 teplotních senzorů
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Dbejte na informace o průřezech vodičů v uživatelské příručce „Axioline Smart Smart Elements“.
- Označení vstupu: Analogové RTD vstupy
- Popis vstupu: Vstupy pro odporové teplotní senzory
- Počet vstupů: 4 (PT 100)
- Analogový:
- Napájecí napětí 24 v DC (přes konektor Card Edge)
- Poznámka k připojovací technice: Stíněné, 2, 3 a 4 vodičové senzory lze připojit
- Rozlišení a/D převodníku: 16 bitů
- Použitelné typy senzorů (RTD): PT 100 (IEC 60751/EN 60751)
- Modul
- Identifikační kód (Hex): none
- Procesní datový kanál 64 bitů
- Místo zadání: 8 bajtů
- Výstupní adresa: 0 byte
- Potřeba dat o parametrech: 24 bajtů
- Vyžaduje konfigurační data: 6 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zobrazení naměřených hodnot: 16 bit (15 bit + znaménko)
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Datové formáty: Normalizované zobrazení
- Tolerance, relativní: typ. 0,05 % (rozsah měření -200 °C... 400 °C, vztaženo na kladnou hodnotu rozsahu měření 850 °C); max. 0,1 % (rozsah měření -200 °C... 400 °C vzhledem k kladné hodnotě rozsahu měření 850 °C); typ. 0,1 % (rozsah měření -200 °C... 850 °C, vztaženo na kladnou hodnotu rozsahu měření 850 °C); max. 0,2 % (rozsah měření -200 °C... 850 °C, vztaženo na kladnou hodnotu rozsahu měření 850 °C)
- Tolerance v absolutní hodnotě: Viz tabulky tolerance
- Aktualizace procesních dat: typ. 1 ms
- Smart Element rozhraní: Rozhraní Smart Element
- Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
- Doba spuštění až do připravenosti k provozu: < 1000 ms
- Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
- Zkušební napětí: Napájení logiky / 24 v napájení (periferie): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
- Periferie: Periferie
- Jmenovitá hodnota zdrojů proudu: 1 mA (pulsní proud, údaj je platný během fáze snímání)
- Kategorie produktu
Teplotní modul
- Typ
AXL SE RTD4 PT100
- Počet analogových vstupů
4
- Počet analogových výstupů max.
0
- Maximální počet vstupů
4
- Počet výstupů max.
0
- Počet vstupů
4 x
- Počet výstupů
0 x
- Provozní napětí
24 V/DC
- V
62.2 mm
- Délka
62 mm
- Šířka
14.9 mm
IP20
- Rozm.
(d x š x v) 62 x 14.9 x 62.2 mm
- Připojovací technika
3 vodiče
- Připojení
Push-in připojení
- Max. odběr proudu
12 mA
- Číslo výrobce
1088106
- Provedení
Modulární
- Montáž
Zástrčná montáž (Smart Smart Element slot)
- Reakční doba tS
1 ms
- Max. okolní teplota
60 °C
- Min. okolní teplota
-25 °C
- Hloubka
62 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Teplotní modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563320 Phoenix Contact AXL SE RTD4 PT100 1088106 Teplotní modul 24 V/DC
Popis
Axioline Smart Smart Elements, modul pro detekci teploty , zachycení PT 100 3 teplotních senzorů, analogové RTD vstupy: 4 (PT 100), připojovací technika: 3vodičové, stupeň krytí: IP20
