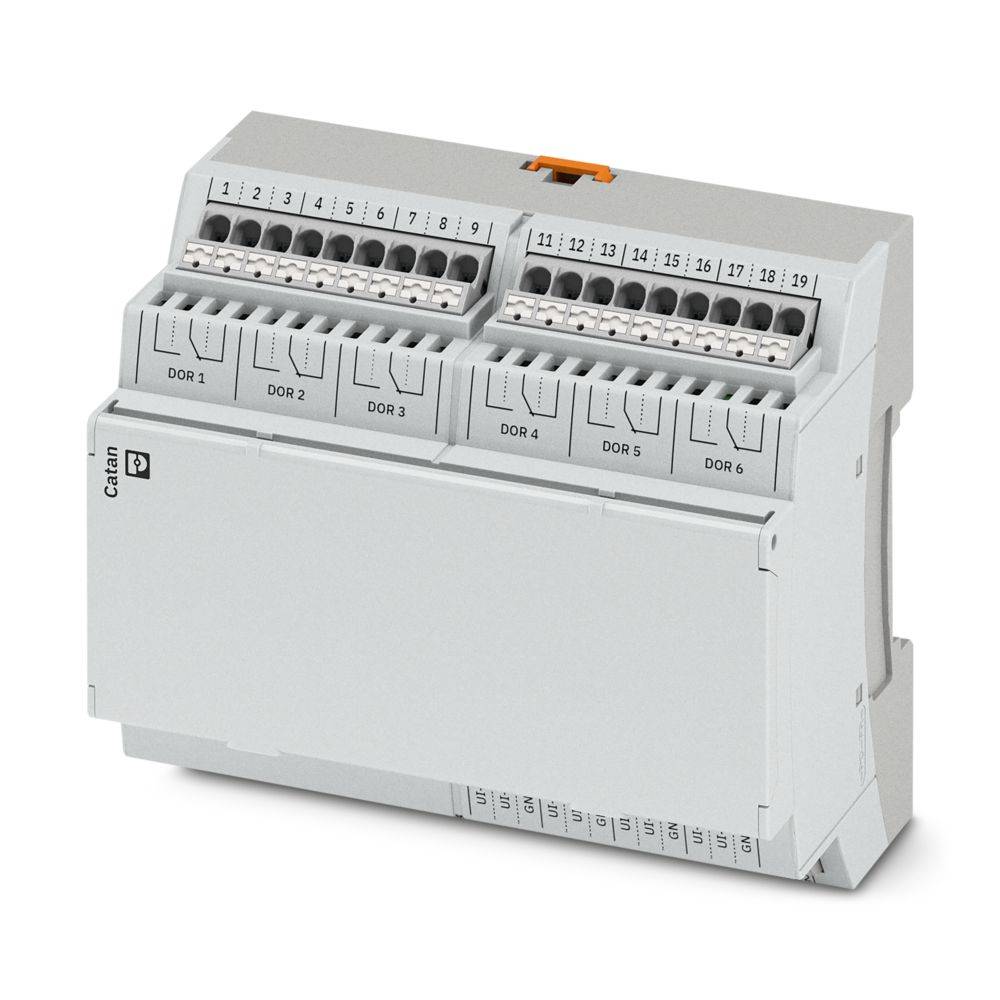

Phoenix Contact CATAN DOR6 UI8 1371364 Relé modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (10 731,40 Kč / kus)
10 731,40 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Skupina produktů: Catan
- Typ připojení: USB 2.0 Full speed, zásuvka typu C.
- Flexibilní průřez vodiče: 0,5 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 m² (připojení vodičů při otevřeném místě svorky); 0,34 m²... 1,5 m² (připojení Push In)
- Průřez vodiče AWG: 24... 16
- Šířka: 89,7 mm
- Výška: 68 mm
- Jednotka dělení: 6 TE (pouzdro nosné lišty podle DIN 43871)
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -5 °C ... 50 °C (až 3000 m nad mořem)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu (podle DIN EN 60715)
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení přípojky: Přípojky 1 ... 19 (relé)
- Délka odizolování: 10 mm
- Montážní poloha: Horizontální
- Délka: 107,6 mm
- Přenosová rychlost: Max. 12 Mbit/s.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Místo použití: Použití v interiérech
- Délka přenosu: Max. 350 m (mezi dvěma účastníky)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Jmenovitý průřez: 1,5 mm²
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 250 mA; 100 mA (bez externího zatížení); 150 mA (s displejem)
- Ochranné zapojení: Přepěťová ochrana
- Spínací napětí: Max. 250 V.
- Další informace
- Tlak vzduchu (skladování/přeprava): 58 kPa... 106 kPa (až 4500 m/m)
- Poznámka k připojení: Stíněný Single Pair Ethernet (SPE) 10BASE-T1L
- Vstupní proud: 2 mA
- Vstupní frekvence: Max. 20 Hz (signál je odskořen)
- Trvalý mezní proud: 16 a (ohmická zátěž)
- Životnost - 15 106 spínacích cyklů
- Počet výstupů: 6 (přepínací kontakt)
- Spínací výkon: Max. 4000 VA
- Označení vstupu: Vstupy pro čítač
- Vstupní signál proudu: 0 mA... 20 mA; 4 mA... 20 mA
- Popis vstupu: Otevřený/uzavřený kontakt
- Vstupní signál napětí: 0 v... 10 V
- Rozsah vstupního napětí „0“ signál: -3 v DC... 5 v DC (otevřený vstup poskytuje vždy signál 0)
- Rozsah vstupního napětí „1“ signál: 11 v DC... napájení 18 - 30 V DC
- Napájecí napětí 24 v DC
- Vstupní odpor vstupu napětí: > 5 MΩ
- Rozlišení (proud): 0,01 mA
- Rozlišení (napětí): 1 mV
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UIN: 24 V DC
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Místo instalace: Subdistribuce; rozvodná skříň
- Napájení:
- Tolerance, relativní: Max. 1 % (pro odpory > 200 Ω)
- Tolerance v absolutní hodnotě: Max. 0,5 k (délka kabelu max. 30 m)
- Rozlišení: 1 impuls
- Rozměry bez zapojeného displeje: Rozměry bez zapojeného displeje
- Rozměry s nasazeným displejem: Rozměry s nasazeným displejem
- Rozšiřující sběrnice (Link-Bus): Rozšiřující sběrnice (Link-Bus)
- Připojení pro Catan Control panel: Připojení pro ovládací panel Catan Control
- Analogový: Univerzální vstup: Univerzální vstup
- Tolerance v absolutní hodnotě (mA): Max. 0,05 mA (měření vyžaduje externí paralelní odpor 68 Ω)
- Tolerance v absolutní hodnotě (v): Max. 3 mV
- Použitelný typ senzoru (RTD): Ni 1000; LG-ni 1000
- Teplotní rozsah: -30 °C 150 °C (NTC 10K); -15 °C... 150 °C (NTC 20k)
- Rozlišení teploty 0,1 K.
- Použitelný typ senzoru (TC): NTC 10k; NTC 20k; NTC 10k Pre
- Rozsah odporu: 0 Ω... 180 kΩ
- Rozlišení (odpor): 0,1 Ω
- Digitální: Univerzální vstup: Univerzální vstup
- Poznámka vstup: Zapněte kontakt proti uzemnění.
- Rozsah vstupního odporu > 15 kΩ
- Čítač: Univerzální vstup: Čítač: Univerzální vstup
- Relé: Relé
- Zkušební napětí: Rozšiřující sběrnice / logika: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Logický/funkční uzemnět: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Reléový kontakt / logický kontakt: 4 kV AC, 50 Hz, 1 min
- Zkušební napětí: Reléový kontakt / funkční zemina: 4 kV AC, 50 Hz, 1 min
- Zkušební napětí: Reléový kontakt / kontakt relé (otevřený kontakt): 1 kV, 50 Hz, 1 min
- Přípojky 1 ... 19 (relé): Konektory 1 ... 19 (relé)
- Přípojky 31... 62 (napájení, Link-BUS, univerzální vstupy): Konektory 31... 62 (napájení, Link-BUS, univerzální vstupy)
- Kategorie produktu
Relé modul
- Typ
CATAN DOR6 UI8
- Počet výstupů max.
6
- Provozní napětí
24 V/DC
- V
60.7 mm
- Délka
107.6 mm
- Šířka
89.7 mm
IP20
- Rozm.
(d x š x v) 107.6 x 89.7 x 60.7 mm
- Připojení
Push-in připojení
- Max. odběr proudu
250 mA
- Číslo výrobce
1371364
- Montáž
Montáž na DIN lištu
- Hloubka
60.7 mm
107.6 mm
91 mm
60.7 mm
NE
0
0
0-0 ms
DC
0
0
0
0
0
1
0
0
NE
DC
NE
None
Other
NE
None
None
ANO
ANO
NE
NE
IP20
0
0
NE
NE
NE
NE
NE
NE
None
-3-5 V
NE
NE
NE
NE
NE
None
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relé modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3583224 Phoenix Contact CATAN DOR6 UI8 1371364 Relé modul 24 V/DC
Popis
Catan, analogové proudové vstupy:, 0 mA... 20 mA, 4 mA... 20 mA, analogové teplotní vstupy: , Analogové teplotní vstupy: Ochrana: IP20
