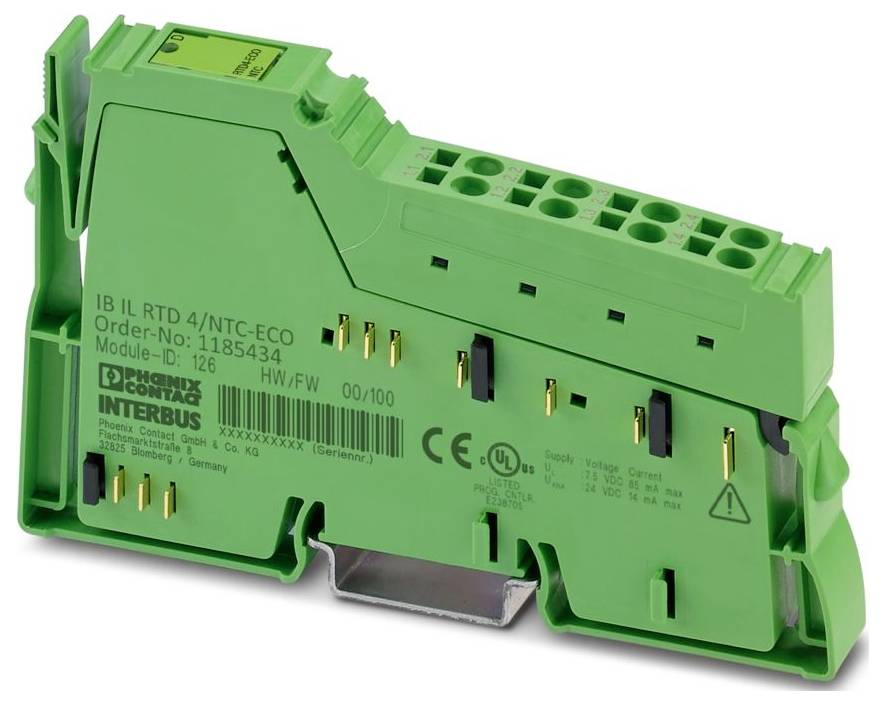

Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Teplotní modul 24 V/DC, 7.5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 681,82 Kč / kus)
5 681,82 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Skupina výrobků: inline
- Provedení: modulární
- Připojení: Pružinové připojení
- Flexibilní průřez vodiče: 0,08 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,08 mm²... 1,5 mm²
- Průřez vodiče AWG: 28... 16
- Šířka: 12,2 mm
- Výška: 119,8 mm
- Hloubka: 71,5 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): 0 °C ... 55 °C
- Teplota okolí (skladování/přeprava): -25 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
- Označení připojení: inline připojovací zástrčka
- Délka odizolování: 8 mm
- Přenosová rychlost 500 kbit/s
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,95 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah dodávky: Včetně inline zástrčky
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 14 mA; typ. 7,3 mA
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Ochrana proti přetížení | max. ±40 v DC, 1 min.; ochrana proti přechodovým jevům | odrušovací dioda
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Označení vstupu: Analogové RTD vstupy
- Popis vstupu: Vstupy pro odporové teplotní senzory
- Počet vstupů: 4 (NTC, lineární odpory)
- Analogový:
- Doba vstupního filtru 120 ms (na kanál)
- Napájecí napětí 24 v DC (přes posunovač potenciálu)
- Poznámka ke přípojovací technice: Stíněná
- Rozlišení a/D převodníku: 24 bitů
- Rozsah lineárního odporu: 0 Ω... 100 kΩ
- Lokální sběrnice inline: Lokální sběrnicový systém inline
- Modul
- Identifikační kód (dez): 126
- Identifikační kód (Hex): 7E
- Kód délky (Hex): 04
- Kód délky (doz): 04
- Procesní datový kanál 64 bitů
- Místo zadání: 8 bajtů
- Výstupní adresa: 0 byte
- Délka registru 64 bitů
- Potřeba dat o parametrech: 1bajt
- Vyžaduje konfigurační data: 4 bajtů
- Potenciál: Napájení logiky (UL): Potenciál: Napájení logiky (UL)
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- inline připojovací konektor: inline připojovací konektor
- Diagnostické hlášení: Výpadek interního periferního hlášení na sběrnicovém kabelu; chybná chybná funkce Checksoučového vzdálené chybové hlášení na sběrnicovém kabelu
- Potenciály: Napájení analogových modulů (UANA): Potenciály: Napájení analogových modulů (UANA)
- Místo instalace: Rozvodná skříň
- Doba transformace a/D: typ. 120 ms
- Datové formáty: Normalizované zobrazení
- Tolerance, relativní: typ. ± 0,15 % (z hodnoty rozsahu měření, u tu = 25 °C); max. ± 0,35 % (z měřené hodnoty, při tu = 25 °C)
- Vstupní filtr: Digitální filtr
- Aktualizace procesních dat: < 10 ms
- Jmenovitá hodnota zdrojů proudu: 10 µA (pulsní proud, údaj je platný v průběhu fáze odběru vzorků)
- Zkušební napětí: Logika sběrnice (lokální sběrnice, logický zdroj): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Analogová periferie: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Funkční erde: 500 v AC, 50 Hz, 1 min
- Kategorie produktu
Teplotní modul
- Typ
IB IL RTD 4/NTC-ECO
- Maximální počet vstupů
4
- Provozní napětí
24 V/DC
7.5 V/DC
- V
119.8 mm
- Délka
71.5 mm
- Šířka
12.2 mm
IP20
- Rozm.
(d x š x v) 71.5 x 12.2 x 119.8 mm
- Připojovací technika
2žilový
- Připojení
pružinová svorkovnice na DIN lištu
- Max. odběr proudu
85 mA
- Číslo výrobce
1185434
- Provedení
Modulární
- Montáž
Montáž na DIN lištu
- Hloubka
70.430346 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Teplotní modul 24 V/DC, 7.5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565662 Phoenix Contact IB IL RTD 4/NTC-ECO 1185434 Teplotní modul 24 V/DC, 7.5 V/DC
Popis
inline, teplotní snímací svorka, analogové RTD vstupy: 4 (NTC, lineární odpory), připojovací technika: 2vodičová, přenosová rychlost v lokální sběrnice: 500 kbit/s, stupeň krytí: IP20, včetně inline zástrčky
