Name: Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 inline svorka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2137571
Availability: BackOrder

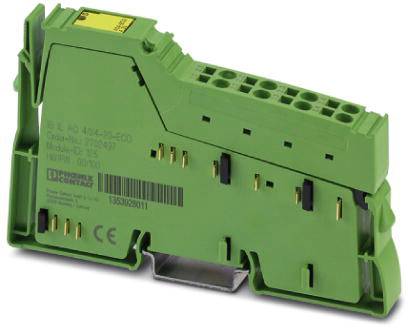

Elektronické zařízení v zelené skříni s několika sloty a konektory, používané pro průmyslovou automatizaci.

Zelený, starý mobilní telefon s klávesnicí; na displeji je napsáno 'ADVEC 220 AEONOUS'.

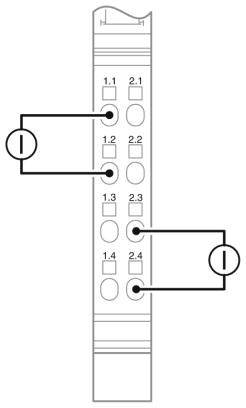

Diagram elektrického obvodu: Čtyři číslované klávesové páry 1.1 až 1.4 a 2.1 až 2.4 se dvěma obvody, které propojují dva páry.

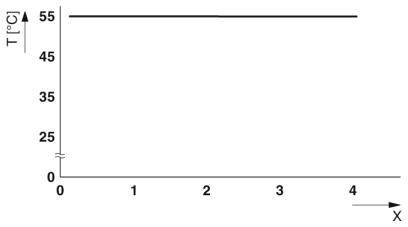

Graf ukazuje vodorovnou linii na ose Y v hodnotě 55 °C, osa X je škálována od 0 do 4. Teploty zůstávají konstantní.

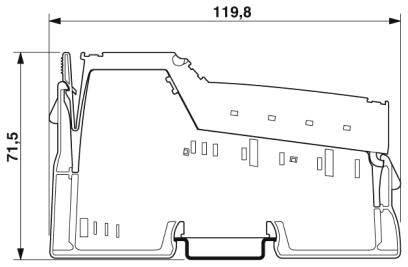

Příčný řez pouzdrem s rozměry 119,8 mm šířky a 71,5 mm výšky, zobrazující vnitřní strukturu a upevňovací otvory.

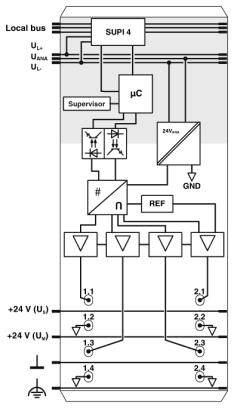

Diagram napájecího obvodu s lokálními sběrnicovými spojeními, mikrokontrolérem, dozorovou jednotkou a různými přípojkami pro rozdílné napěťové úrovně.

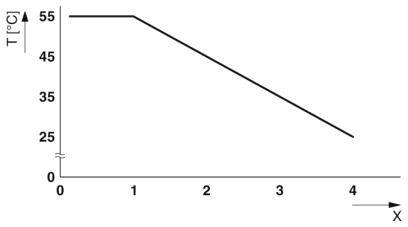

Graf ukazuje pokles teploty z 55°C na 25°C během 4 minut. X-osa: Čas (minuty), Y-osa: Teplota (°C).

1/7

Ilustrační obrázek

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 759,50 Kč / kus)

3 759,50 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Barva: zelená
Čistá hmotnost: 84,1 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Počet výstupů: 4
Přenosová rychlost: až 500 kBit/s
Příkon: typ. 1,8 W
Rozlišení D/A převodník 12 bit

Kategorie produktu: inline svorka

Typ: IB IL AO 4/I/4-20-ECO

Počet analogových výstupů max.: 4

Proudový výstupní signál: 4 mA ... 20 mA mA

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 7.5 V/DC

V: 119.8 mm

Délka: 71.5 mm

Šířka: 12.2 mm

: IP20

Rozm.: (d x š x v) 71.5 x 12.2 x 119.8 mm

Připojovací technika: 2žilový

Připojení: Inline posunování dat

Max. odběr proudu: 40 mA

Číslo výrobce: 2702497

Montáž: Nosná lišta

Max. okolní teplota: +55 °C

Min. okolní teplota: 0 °C

Logické napětí UL: 7.5 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 inline svorka 7.5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 inline svorka 7.5 V/DC

Popis

4 analogové výstupní kanály. Připojení akčních členů ve 2-vodičové technice. Rozsah proudu: 4 mA ... 20 mA. Formát dat: Normierte zobrazení. Rozlišení: 12 bit Dioagnostické zobrazení.

Tento text byl přeložen strojově.
