Name: Phoenix Contact IB IL 24 DO 8/HD-ECO 2702793 inline svorka 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209881
Availability: BackOrder

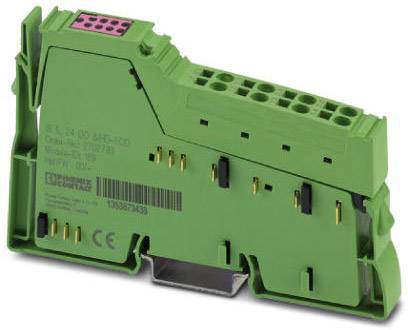

Zelená elektronická součástka s několika připojovacími body, vhodná pro průmyslové řídicí a regulační systémy. Označení CE je viditelné.

Zelená herní deska s červenou zónou nahoře. Očíslovaná políčka od 1 do 8. Dole políčka s dvojitou funkcí pro herní figurky.

Schéma zapojení zobrazuje svislý pruh s připojením ke čtyřem výstupům: OUT1, OUT2, OUT7, OUT8. Symbol uzemnění v levém dolním rohu.

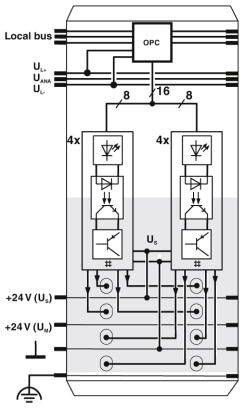

Schéma zapojení elektrického obvodu se dvěma paralelními moduly, přičemž každý obsahuje LED diody, diody a svorky, označené hodnotami napětí.

Technický výkres profilu o rozměrech 119,8 mm šířky a 71,5 mm výšky.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 425,62 Kč / kus)

1 425,62 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Ochranné zapojení: ochrana proti přetížení, zkratu výstupů Z-dioda v výstupní čip
Barva: zelená
Čistá hmotnost: 84 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Počet výstupů: 8
Délka odizolování: 8 mm
Pevný průřez vodiče min: 0,08 mm²
Pevný průřez vodiče: max. 1,5 mm²
Průřez vodiče - flexibilní min.: 0,08 mm²
Průřez vodiče - flexibilní: max. 1,5 mm²
Průřez vodiče AWG: 28
Průřez vodiče AWG: max. 16
Přenosová rychlost: až 500 kBit/s
Příkon: max. 0,62 W

Kategorie produktu: inline svorka

Typ: IB IL 24 DO 8/HD-ECO

Počet výstupů: 8 x

Proudový výstupní signál: 500 mA

Max. výstupní proud na kanál: 500 mA

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Napěťový výstupní signál: 24 V

Provozní napětí: 7.5 V/DC

V: 119.8 mm

Délka: 71.5 mm

Šířka: 12.2 mm

: IP20

Rozm.: (d x š x v) 71.5 x 12.2 x 119.8 mm

Připojovací technika: 1 vodič

Připojení: pružinová svorkovnice na DIN lištu

Max. odběr proudu: 45 mA

Číslo výrobce: 2702793

Montáž: Nosná lišta

Max. okolní teplota: +55 °C

Min. okolní teplota: 0 °C

Logické napětí UL: 7.5 V/DC

Řada: ECO

UKCA: Ano
