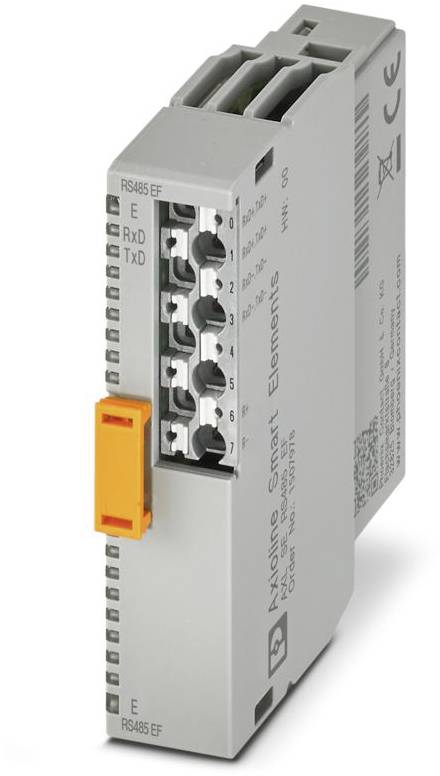

Name: Phoenix Contact AXL SE RS485 EF 1507978 Komunikační modul 24 V/DC
Brand: Phoenix Contact
SKU: 3569093
Availability: SoldOut

Phoenix Contact AXL SE RS485 EF 1507978 Komunikační modul 24 V/DC-0

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (7 131,40 Kč / kus)

7 131,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie výrobků: Axioline Smart Smart Elements
Provedení: modulární
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 14,9 mm
Výška: 62,2 mm
Hloubka: 62 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 60 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
Izolační vlastnosti: Izolační vlastnosti
PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Označení připojení: Periferie
Délka odizolování: 8 mm
Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
Přenosová rychlost: 100 bit/s... 230400 bit/s (parametrizované)
Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
Maximální ztrátový výkon při jmenovitých podmínkách: 0,7 W.
TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
Počet rozhraní: 1
RS-485: RS-485
Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
Připojovací technika: Připojovací technika
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
Poznámka pro použití: Pouze pro průmyslové použití
Odběr proudu: Min. 6 mA (bez připojeného periferního zařízení)
Připojení vodiče: Připojení vodiče
Ochranné zapojení: Přepěťová ochrana | viz systém, ve kterém používáte Smart Smart prvek.; ochrana proti přepólování | dioda proti přepólování
Fyzika přenosu: Měď
Zakončovací odpor 120 Ω (aktivní, integrovaný)
Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
Poznámka k druhu připojení: Dbejte na informace o průřezech vodičů v uživatelské příručce „Axioline Smart Smart Elements“.
Zvláštní vlastnosti: Šířka procesoru: 64 bajtů; transparentní protokol; protokol konce protokolu; Modbus/RTU (podpora klienta); Modbus/RTU (podpora serveru)
Napájecí napětí 24 v DC (přes konektor Card Edge)
Datové bity: 7 nebo 8
Modul
Identifikační kód (Hex): none
Procesní datový kanál 512 bitů
Místo zadání: 64 bajtů
Výstupní adresa: 64 byte
Potřeba dat o parametrech: 17 bajtů
Vyžaduje konfigurační data: 7 bajtů
Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
Stop bity 1 nebo 2
Vstupní vyrovnávací paměť: 4 kB
Výstupní buffer: 1 kB
Smart Element rozhraní: Rozhraní Smart Element
Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
Doba spuštění až do připravenosti k provozu: < 500 ms
Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
Zkušební napětí: Napájení logiky / 24 v napájení (periferie): 500 v AC, 50 Hz, 1 min
Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
Periferie: Periferie
Zkušební napětí: Napájení logiky / rozhraní RS-485: 500 v AC, 50 Hz, 1 min
Zkušební napětí: Napájení 24 v (periferie) / rozhraní RS-485: 500 v AC, 50 Hz, 1 min
Zkušební napětí: Rozhraní RS-485 / funkční zemina: 500 v AC, 50 Hz, 1 min

Kategorie produktu: Komunikační modul

Typ: AXL SE RS485 EF

Provozní napětí: 24 V/DC

V: 62.2 mm

Délka: 62 mm

Šířka: 14.9 mm

: IP20

Rozm.: (d x š x v) 62 x 14.9 x 62.2 mm

Připojovací technika: Push-in připojení

Připojení: Push-in připojení

Max. odběr proudu: 10 mA

Číslo výrobce: 1507978

Provedení: Modulární

Montáž: Zástrčná montáž ( Smart Smart Element slot)

Max. okolní teplota: 60 °C

Min. okolní teplota: -25 °C

Hloubka: 62 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3569093 Phoenix Contact AXL SE RS485 EF 1507978 Komunikační modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3569093 Phoenix Contact AXL SE RS485 EF 1507978 Komunikační modul 24 V/DC

Popis

Axiální modul Smart Elements, komunikační modul, rozhraní RS-485: 1, šířka procesoru: 64 bajtů, transparentní protokol, konec protokolu, Modbus/RTU (podpora klienta), Modbus/RTU (podpora serveru), stupeň krytí: IP20
