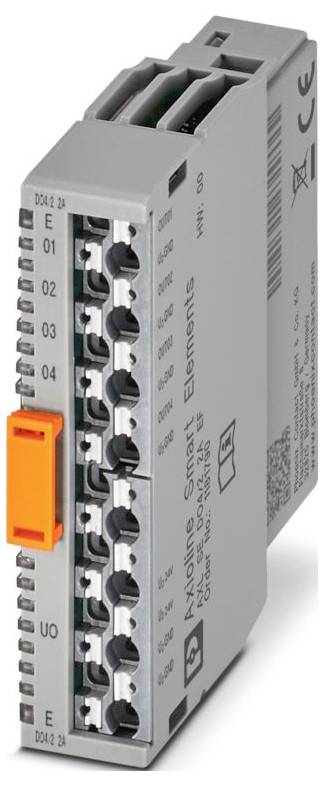

Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitální modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (1 714,88 Kč / kus)
1 714,88 Kč
Bez DPH.
Technické parametry
- Kategorie výrobků: Axioline Smart Smart Elements
- Provedení: modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 14,9 mm
- Výška: 62,2 mm
- Hloubka: 62 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení připojení: Periferie
- Délka odizolování: 8 mm
- Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
- Přenosová rychlost: Viz systém, ve kterém vložíte Smart Smart prvek.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Maximální ztrátový výkon při jmenovitých podmínkách: 2,05 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Výstupní napětí: 24 V / DC
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 8 a (externí zajištění)
- Jmenovité výstupní napětí: 24 V DC
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | paralelní dioda
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Dbejte na informace o průřezech vodičů v uživatelské příručce „Axioline Smart Smart Elements“.
- Počet výstupů: 4
- Označení, výstup: Digitální výstupy
- Digitální: Digitální:
- Napájecí napětí: Přes konektor Card Edge
- Výstupní napětí ve vypnutém stavu: Max. 1 V.
- Modul
- Identifikační kód (Hex): none
- Procesní datový kanál 8 bitů
- Vstupní adresa: 1 byte
- Tiskový prostor: 1bajt
- Potřeba dat o parametrech: 3 bajtů
- Vyžaduje konfigurační data: 7 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Induktivní jmenovité zatížení: 48 VA (1,2 H, 12 Ω, při 24 v DC)
- Jmenovitá zátěž lampy: 24 W (při 24 v DC)
- Jmenovitý výkon: Ohmický: 48 W (12 Ω, v rozsahu napájecího napětí)
- Chování při indukční přetížení: Výstup lze zničit
- Vypnutí při nadproudu: Min. 2,8 A
- Maximální výstupní proud na modul: Max. 8 a (externí zajištění | dodržujte snižování.)
- Zatížení min.: 10 kΩ
- Výstupní proud v vypnutém stavu: Max. 300 µA
- Spínací frekvence: Max. 1200 za sekundu (při ohmické zátěži, zátěžový proud nejméně 50 mA); max. 1 za sekundu (při induktivním jmenovitém zatížení); max. 4 za sekundu (při jmenovité zátěži)
- Chování při přetížení: Vypnutí s automatickým prostráváním
- Zpoždění signálu: Max. 100 µs (při zapnutí); max. 100 µs (při vypnutí, při zátěžovém proudu nejméně 50 mA)
- Výstupní proud v režimu Massbruch ve vypnutém stavu: < 1 mA
- Smart Element rozhraní: Rozhraní Smart Element
- Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
- Doba spuštění až do připravenosti k provozu: < 500 ms
- Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
- Periferie: Periferie
- Zkušební napětí: Napájení logiky / napájení 24 v UP: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 24 v UP / funkční erde: 500 v AC, 50 Hz, 1 min
- Možnosti: Periferní napájení (UO): Možnosti: Periferní napájení (UO)
- Zkušební napětí: Napájení logiky / 24 v napájení UO (periferie): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 24 v UO (periferie) / napájení 24 v UP: 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájecí zdroj 24 v UO (periferie) / funkční uzemněcí napětí 500 v AC, 50 Hz, 1 min
- Kategorie produktu
Digitální modul
- Typ
AXL SE DO4/2 2A EF
- Počet výstupů max.
4
- Provozní napětí
24 V/DC
- V
62.2 mm
- Délka
62 mm
- Šířka
14.9 mm
IP20
- Rozm.
(d x š x v) 62 x 14.9 x 62.2 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
8 A
- Číslo výrobce
1181790
- Provedení
Modulární
- Montáž
Zástrčná montáž ( Smart Smart Element slot)
- Hloubka
62 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitální modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Digitální modul 24 V/DC
Popis
Axioline Smart Smart Elements, modul digitálního výstupu, digitální výstupy: 4, 24 v DC, 2 a, připojovací technika: dvouvodičový, stupeň krytí: IP20
