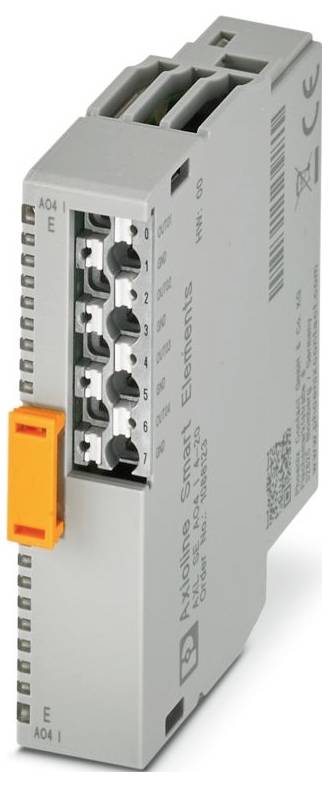

Ilustrační obrázek
Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogový modul 24 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (4 061,98 Kč / kus)
4 061,98 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie výrobků: Axioline Smart Smart Elements
- Provedení: modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 14,9 mm
- Výška: 62,2 mm
- Hloubka: 62 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Zásuvná montáž ( slot Smart Smart Element)
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení připojení: Periferie
- Délka odizolování: 8 mm
- Montážní poloha: Viz systém, ve kterém vložíte Smart prvek.
- Přenosová rychlost: Viz systém, ve kterém vložíte Smart Smart prvek.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 1,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 1,5 mm²
- Maximální ztrátový výkon při jmenovitých podmínkách: 2,5 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 1
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Min. 30 mA (bez připojeného periferního zařízení)
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | viz systém, ve kterém používáte Smart Smart prvek.; ochrana proti přepólování | dioda proti přepólování
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Dbejte na informace o průřezech vodičů v uživatelské příručce „Axioline Smart Smart Elements“.
- Zátěž v kanceláři / výstupní zátěž, proudový výstup: Max. 500 Ω
- Počet výstupů: 4
- Označení výstupu: Analogové výstupy
- Výstupní signál proudu: 0 mA... 20 mA
- Analogový:
- Napájecí napětí 24 v DC (přes konektor Card Edge)
- Poznámka ke připojovací technice: Stíněný, kroucený v páru
- Přípustná délka kabelu: Max. 250 m.
- Modul
- Identifikační kód (Hex): none
- Procesní datový kanál 64 bitů
- Místo zadání: 8 bajtů
- Výstupní adresa: 8 byte
- Potřeba dat o parametrech: 24 bajtů
- Vyžaduje konfigurační data: 7 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Datové formáty: Normalizované zobrazení
- Rozlišení D/a převodníku: 12 bitů
- Výstupní zobrazení: 16 bit
- Aktualizace procesních dat: typ. 1 ms
- Smart Element rozhraní: Rozhraní Smart Element
- Potenciál: Logický zdroj Smart Smart Elements (USE): Potenciál: Logický zdroj Smart Smart Elements (USE)
- Doba spuštění až do připravenosti k provozu: < 1000 ms
- Možnosti: Periferní napájení (UP): Možnosti: Periferní napájení (UP)
- Zkušební napětí: Napájení logiky / 24 v napájení (periferie): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení logiky/funkční zeslabení: 500 v AC, 50 Hz, 1 min
- Periferie: Periferie
- Kategorie produktu
Analogový modul
- Typ
AXL SE AO4 I 0-20
- Počet analogových výstupů max.
4
- Počet výstupů max.
4
- Proudový výstupní signál
0 mA ... 20 mA mA
- Max. výstupní proud na kanál
20 mA
- Provozní napětí
24 V/DC
- V
62.2 mm
- Délka
62 mm
- Šířka
14.9 mm
IP20
- Rozm.
(d x š x v) 62 x 14.9 x 62.2 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
120 mA
- Číslo výrobce
1296372
- Provedení
Modulární
- Montáž
Zástrčná montáž ( Smart Smart Element slot)
- Max. okolní teplota
60 °C
- Min. okolní teplota
-25 °C
- Hloubka
62 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3582778 Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogový modul 24 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3582778 Phoenix Contact AXL SE AO4 I 0-20 1296372 Analogový modul 24 V/DC
Popis
Axioline Smart Smart Elements, analogový výstupní modul, analogové výstupy: 4, 0 mA... 20 mA, připojovací technika: 2vodičová, stupeň krytí: IP20
