Name: Phoenix Contact AXL P EX IS RTD8 1F 1397157 Teplotní modul 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3583251
Availability: SoldOut

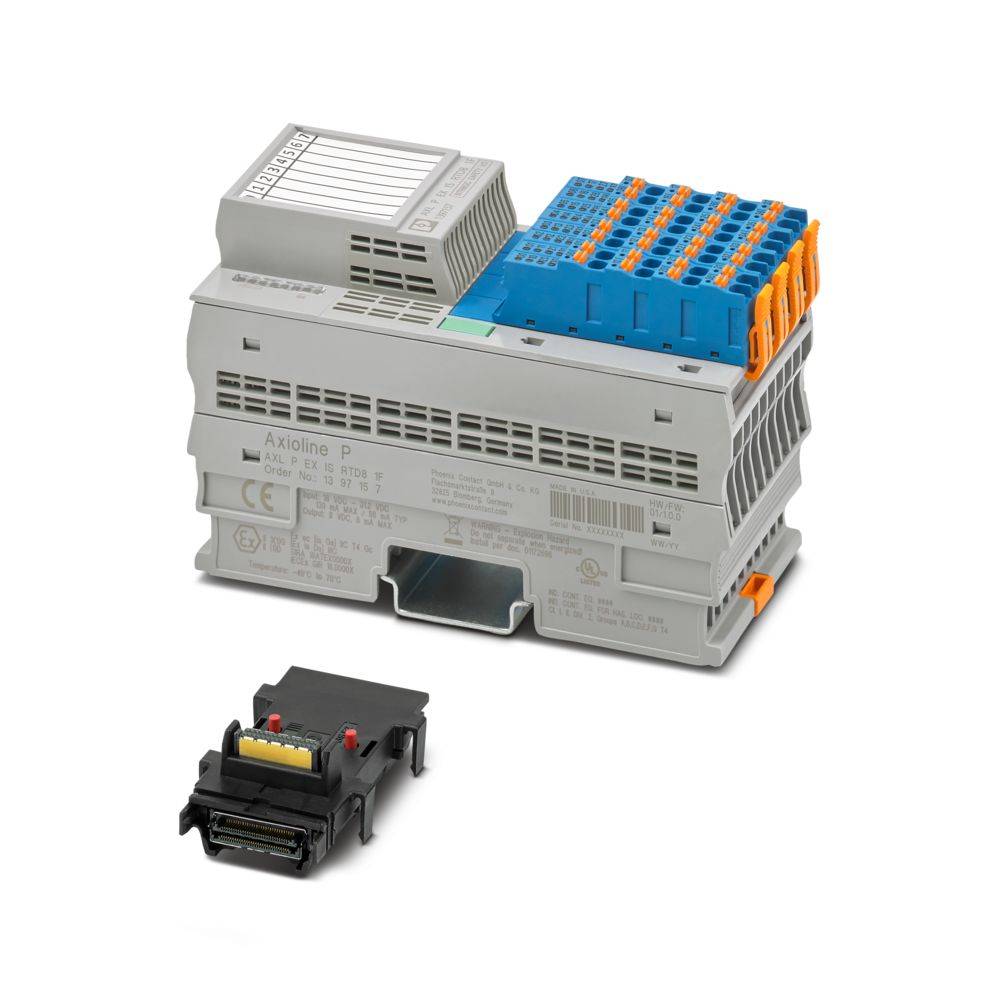

Phoenix Contact AXL P EX IS RTD8 1F 1397157 Teplotní modul 24 V/DC, 5 V/DC-0

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (21 830,58 Kč / kus)

21 830,58 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: Axioline P
Konstrukce: Modulární
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 53,6 mm
Výška: 126,1 mm
Hloubka: 77,1 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 70 °C
Okolní teplota (skladování/transport): -40 °C... 85 °C
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Označení konektoru: Axioline P konektor
Délka odizolování: 8 mm
Montážní poloha: Libovolná (bez snižování teploty)
ATEX: NORMA ATEX
IECEx: IECEx
Přenosová rychlost 100 Mbit/s.
Označení: EX ec [ia ga] IIC T4 GC;[EX ia da] IIIC
UL, USA/Kanada: IND. CONT. EQ. (E238705)
D) CONT. EQ. for thaz. loc. E196811
Install in: Třída I, div. 2, GROUPS A, B, C, D T4
Intrinsically safe outputs for: Class I, Groups a, B, C, D | class II, Groups E, F, G | Class III | [EX ia] Haz loc
Třída I, zóna 2, AEX ec [ia ga] IIC T4 GC
[AEX ia da] IIIC
EX ec [ia ga] IIC T4 GC
[EX ia da] IIIC
Maximální ztrátový výkon při jmenovitých podmínkách: 1,44 W.
TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
Počet rozhraní: 2
Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 2000 m/m)
Rozsah dodávky: Včetně modulu se sběrnicovým modulem a axiálních P zástrček
Rozsah napájecího napětí: 19,2 v DC... napájení 18 - 30 V DC
Certifikát: E196811
Připojovací technika: Připojovací technika
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
Odběr proudu: Max. 135 mA; typ. 110 mA
Připojení vodiče: Připojení vodiče
Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | dioda s ochranou proti přepólování; ochrana proti přechodům | odrušovací dioda
Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 2000 m/m)
Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce Axioline P: Systém a instalace.
Omezení použití: Omezení použití
EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
Zvláštní vlastnosti: Funkce RTD; jiskrově bezpečná
Bezpečnostní údaje: Bezpečnostní údaje
Max. Výstupní napětí Uo: 10,6 V.
Max. Výstupní proud IO: 16,8 mA
Max. Výstupní výkon po 45 mW
Maximální bezpečnostní napětí okolo 250 V.
Údaje ex-ante: Údaje ex-ante
CCC / Čína-EX: CCC / Čína-EX
Označení vstupu: Analogové vstupy
Popis vstupu: Vstupy pro odporové teplotní senzory
Počet vstupů: 8 (pro odporové teplotní senzory)
Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
Analogový:
Doba vstupního filtru 40 ms; 60 ms; 100 ms; 120 ms (nastavitelný)
Napájecí napětí 5 v DC (přes modul se sběrnice)
UL EX, USA/Kanada: UL EX, USA/Kanada
Rozlišení a/D převodníku: 24 bitů
Použitelné typy senzorů (RTD): PT, ni, KTY, Cu senzory
Rozsah lineárního odporu: 0 Ω... 500 Ω; 0 kΩ... 5 kΩ; 0 kΩ... 10 kΩ
Modul
Místo zadání: 16 bajtů
Výstupní adresa: 0 byte
Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
Zobrazení naměřených hodnot: 16 bit (15 bit + znaménko)
Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 60 Hz, 1 min
Datové formáty: inline, kompatibilní se S7, standardní formátování
Tolerance, relativní: Viz tabulky tolerancí
Tolerance v absolutní hodnotě: typ. ± 0,1 k (PT 100 v 3 3vodičovém připojení);viz tabulky k tolerančním údajům
Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 60 Hz, 1 min
Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / analogové vstupy: 1500 v AC, 60 Hz, 1 min
Zkušební napětí: Napájení 24 v (periferie) / analogové vstupy: 1500 v AC, 60 Hz, 1 min
Zkušební napětí: Analogové vstupy / funkční erde: 500 v AC, 60 Hz, 1 min
Aktualizace procesních dat: 1 ms
Axiální P lokální sběrnicový systém: Axiální P lokální sběrnicový systém
Jmenovitá hodnota zdrojů proudu: 1 mA (PT 100, ni 100, RLin 500 Ω | pulsní proud, údaj je platný během snímací fáze); 210 µA (PT 1000, ni 1000, RLin 5000 Ω | pulsní proud, údaj je platný během snímací fáze); 10 µA (RLin 10000 Ω impulsní proud, údaj je platný během snímací fáze).
Diferenciální nelinearita: typ. 1 ppm ±0,0001 % (ve všech rozsazích)
Integrální nelinearita: typ. 30 ppm ±0,003 % (PT 100); typ. 20 ppm ±0,02 % (RLin 500 Ω); typ. 200 ppm ±0,02 % (RLin 5000 Ω); typ. 800 ppm ±0,08 % (RLin 10000 Ω)
Potenciály: Napájecí napětí (UL): Potenciály: Napájecí napětí (UL)
Potenciál: Napájení lokálních autobusů Axioline P (Ubus): Potenciály: Napájení Axioline P lokálních autobusů (Ubus)
Axioline P konektor: Axioline P konektor
A, B/IIC: Max. Vnější indukce Lo / max. Vnější kapacita co: 100 mH / 2,3 μF
C/IIB, IIIC: Max. Vnější indukce Lo / max. Vnější kapacita co: 100 mH / 16,2 μF
D/IIA, E, F, G, třída III: Max. Vnější indukce Lo / max. Vnější kapacita co: 100 mH / 72 μF

Kategorie produktu: Teplotní modul

Typ: AXL P EX IS RTD8 1F

Počet analogových vstupů: 8

Maximální počet vstupů: 8

Provozní napětí: 24 V/DC
5 V/DC

V: 126.1 mm

Délka: 77.1 mm

Šířka: 53.6 mm

: IP20

Rozm.: (d x š x v) 77.1 x 53.6 x 126.1 mm

Připojovací technika: 2žilový, 3žilový, 4žilový vodič

Připojení: Push-in připojení

Max. odběr proudu: 135 mA

Číslo výrobce: 1397157

Provedení: blokový modulární

Montáž: Montáž na DIN lištu

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

Logické napětí UL: 5 V/DC

Hloubka: 75.948224 mm

: 53.6 mm

: 125.901243 mm

: 75.948224 mm

: NE

: 0

: 0

: DC

: NE

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: NE

: NE

: ANO

: ANO

: NE

: NE

: NE

: NE

: NE

: 24 Bit

: Other

: ANO

: None

: None

: ANO

: ANO

: NE

: NE

: IP20

: NE

: NE

: 0

: 0

: NE

: NE

: ANO

: NE

: NE

: NE

: None

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Teplotní modul 24 V/DC, 5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3583251 Phoenix Contact AXL P EX IS RTD8 1F 1397157 Teplotní modul 24 V/DC, 5 V/DC

Popis

Axiální modul P, modul pro měření teploty, analogové vstupy: 8 (pro odporové teplotní senzory), připojovací technika: 2, 3, 4 4vodičové (stíněné), přenosová rychlost v lokální sběrnici: 100 Mbit/s, funkce RTD, jiskrově bezpečný, stupeň krytí: IP20, včetně modulu se sběrnicovým zarážkami a Axioline P zástrček
