Name: Phoenix Contact AXL P BK ETH 1213488 Sběrnicový spínač 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3566755
Availability: SoldOut

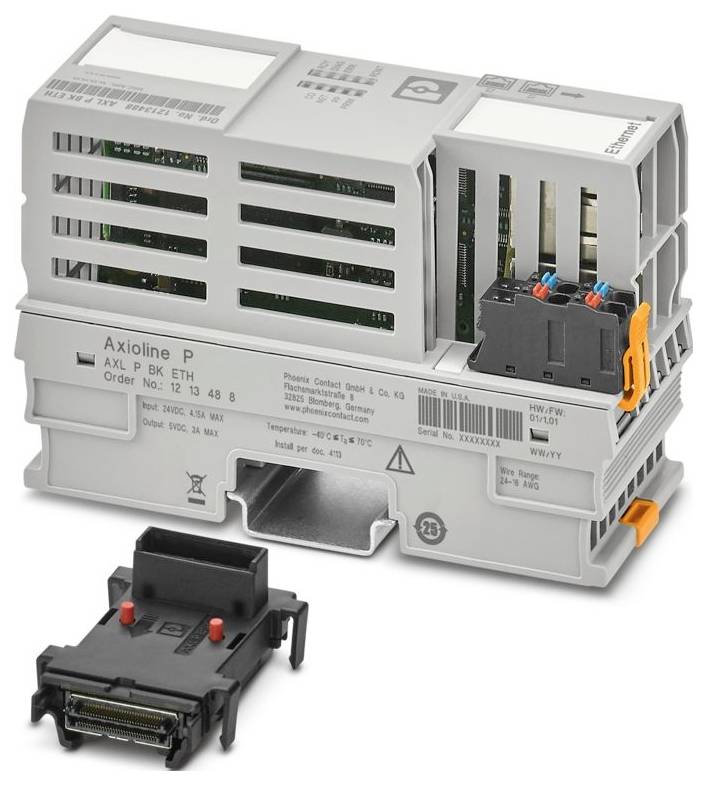

Phoenix Contact AXL P BK ETH 1213488 Sběrnicový spínač 24 V/DC, 5 V/DC-0

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (29 946,28 Kč / kus)

29 946,28 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: Axioline P
Konstrukce: Modulární
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 45 mm
Výška: 126,93 mm
Hloubka: 75 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 70 °C (montážní poloha: Montáž na stěnu na vodorovnou nosnou lištu); -40 °C... 50 °C (montážní poloha: Libovolná)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Označení připojení: Zdroj výkonu
Délka odizolování: 8 mm
Montážní poloha: Libovolná (dodržujte snižování teploty)
ATEX: NORMA ATEX
IECEx: IECEx
Přenosová rychlost 100 Mbit/s.
Označení: II 3G EX ec IIC T4 GC X
UL, USA/Kanada: Třída I, Div. 2, GROUPS A, B, C, D T4
Třída I, zóna 2, IIC T4
Maximální ztrátový výkon při jmenovitých podmínkách: 5 W.
TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
Počet rozhraní: 1
Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 2000 m/m)
Rozsah dodávky: Včetně modulu se stojanem a konektoru
Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
Certifikát: PxCAI22UKEX2316390X
Připojovací technika: Připojovací technika
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
Poznámka pro použití: Pouze pro průmyslové použití
Odběr proudu: Max. 4,15 a (19,2 v DC); typ. 125 mA (24 V/DC)
Připojení vodiče: Připojení vodiče
Ochranné zapojení: Přepěťová ochrana | elektronicky; ochrana proti přepólování | elektronicky
Podporované protokoly: Modbus/TCP; HTTP; BootP; DHCP
Přenosová fyzika: Ethernet v síti RJ45 Twisted Pair
Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 2000 m/m)
Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce Axioline P: Systém a instalace.
Omezení použití: Omezení použití
EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
Poznámka CCCex: V oblastech s nebezpečím výbuchu není v Číně povoleno použití.
Údaje ex-ante: Údaje ex-ante
UKCA EX (UKEX): UKCA EX (UKEX)
Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
Napájecí napětí 5 v DC (přes modul se sběrnice)
Hranice systému: Hranice systému
Počet podporovaných účastníků: Max. 22 (na stanici)
Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
Zkušební napětí: Rozhraní Ethernet 1 / Ethernet 2: 1500 v AC, 50 Hz, 1 min
Zkušební napětí: Rozhraní Ethernet 1 / funkční zemina: 1500 v AC, 50 Hz, 1 min
Zkušební napětí: Rozhraní Ethernet 2 / funkční zemina: 1500 v AC, 50 Hz, 1 min
Axiální P lokální sběrnicový systém: Axiální P lokální sběrnicový systém
Potenciál: Napájení lokálních autobusů Axioline P (Ubus): Potenciály: Napájení Axioline P lokálních autobusů (Ubus)
Modbus/TCP: Modbus/TCP
Potenciál: Napájení sběrnicového pluku (UL): Potenciály: Napájení sběrnicového pluku (UL)
Napájení: Max. 3 a (přes modul se sběrnicovou paticí)
Zkušební napětí: Rozhraní Ethernet 1 / 24 v napájení logického napětí (UL): 1500 v AC, 50 Hz, 1 min
Zkušební napětí: Rozhraní Ethernet 2 / 24 v napájení logického napětí (UL) 1500 v AC, 50 Hz, 1 min
Zkušební napětí: Napájení 24 v (UL) / funkční uzem50 v AC, 500 Hz, 1 min
Napájení: Zdroj výkonu

Kategorie produktu: Sběrnicový spínač

Typ: AXL P BK ETH

Připojitelné běžné spojky: 22

Provozní napětí: 24 V/DC
5 V/DC

V: 126.93 mm

Délka: 75 mm

Šířka: 45 mm

: IP20

Rozm.: (d x š x v) 75 x 45 x 126.93 mm

Připojovací technika: Push-in připojení

Připojení: Push-in připojení

Max. odběr proudu: 4.15 A

Číslo výrobce: 1213488

Provedení: blokový modulární

Montáž: Montáž na DIN lištu

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

Logické napětí UL: 24 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3566755 Phoenix Contact AXL P BK ETH 1213488 Sběrnicový spínač 24 V/DC, 5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3566755 Phoenix Contact AXL P BK ETH 1213488 Sběrnicový spínač 24 V/DC, 5 V/DC

Popis

Axiální modul P, sběrnicová spojka, Modbus/TCP, zásuvka RJ45, rychlost přenosu v lokální sběrnici: 100 Mbit/s, stupeň krytí: IP20, včetně modulu se sběrnicovým konektorem a zástrčky

Tento text byl přeložen strojově.
