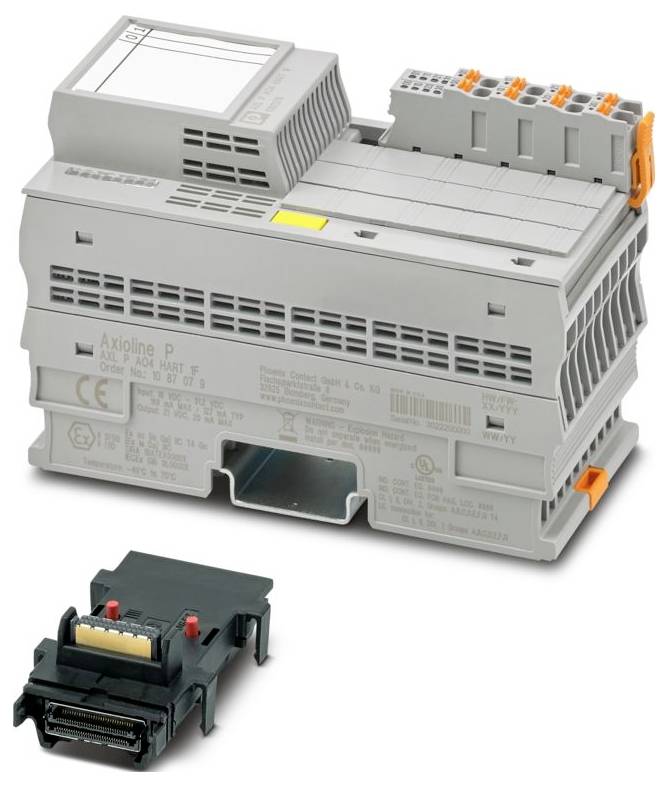

Phoenix Contact AXL P AO4 HART 1F 1087079 Analogový modul 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (17 309,92 Kč / kus)
17 309,92 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: Axioline P
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 53,6 mm
- Výška: 126,1 mm
- Hloubka: 77,14 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení konektoru: Axioline P konektor
- Délka odizolování: 8 mm
- Montážní poloha: Libovolná (bez snižování teploty)
- ATEX: NORMA ATEX
- IECEx: IECEx
- Přenosová rychlost 100 Mbit/s.
- Označení: Class I, Division 2, Groups a, B, C, D, T4; Class I, zóna 2, IIC T4
- UL, USA/Kanada: Třída I, Div. 2, GROUPS A, B, C, D T4
- Maximální ztrátový výkon při jmenovitých podmínkách: 2,55 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 2000 m/m)
- Rozsah dodávky: Včetně modulu se stojanem a konektoru
- Rozsah napájecího napětí: 19,2 v DC... napájení 18 - 30 V DC
- Certifikát: E196811
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 135 mA; typ. 110 mA
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | dioda s ochranou proti přepólování; ochrana proti přechodům | odrušovací dioda
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 2000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce Axioline P: Systém a instalace.
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Zvláštní vlastnosti: VYSOKÁ ODOLNOST
- Poznámka CCCex: V oblastech s nebezpečím výbuchu není v Číně povoleno použití.
- Údaje ex-ante: Údaje ex-ante
- UKCA EX (UKEX): UKCA EX (UKEX)
- CCC / Čína-EX: CCC / Čína-EX
- Počet výstupů: 4 (HART)
- Označení výstupu: Analogové výstupy
- Výstupní signál proudu: 0 mA... 20 mA; 4 mA... 20 mA
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Analogový:
- Napájecí napětí 5 v DC (přes modul se sběrnice)
- UL EX, USA/Kanada: UL EX, USA/Kanada
- Poznámka ke připojovací technice: Stíněný, kroucený v páru
- Modul
- Prostor pro zadání: 32 byte (firmware 1.00); 40 byte (od firmwaru 1.02)
- Výstupní adresa: 8 byte
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 60 Hz, 1 min
- Datové formáty: inline, kompatibilní se S7, standardní formátování
- Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 60 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / analogové vstupy: 1500 v AC, 60 Hz, 1 min
- Zkušební napětí: Napájení 24 v (periferie) / analogové vstupy: 1500 v AC, 60 Hz, 1 min
- Zkušební napětí: Analogové vstupy / funkční erde: 500 v AC, 60 Hz, 1 min
- Rozlišení D/a převodníku: 16 bitů
- Výstupní zobrazení: 16 bit
- Aktualizace procesních dat: 1,9 ms (latence analogového výstupu)
- Axiální P lokální sběrnicový systém: Axiální P lokální sběrnicový systém
- Potenciály: Napájecí napětí (UL): Potenciály: Napájecí napětí (UL)
- Potenciál: Napájení lokálních autobusů Axioline P (Ubus): Potenciály: Napájení Axioline P lokálních autobusů (Ubus)
- Axioline P konektor: Axioline P konektor
- Kategorie produktu
Analogový modul
- Typ
AXL P AO4 HART 1F
- Počet analogových výstupů max.
4
- Počet výstupů max.
4
- Provozní napětí
24 V/DC
5 V/DC
- V
126.1 mm
- Délka
77.14 mm
- Šířka
53.6 mm
IP20
- Rozm.
(d x š x v) 77.14 x 53.6 x 126.1 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
160 mA
- Číslo výrobce
1087079
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
70 °C
- Min. okolní teplota
-40 °C
- Logické napětí UL
5 V/DC
- Hloubka
75.948224 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogový modul 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analogový modul 24 V/DC, 5 V/DC
Popis
Axiální modul P, analogový výstupní modul, analogové výstupy: 4 (HART), 0 mA... 20 mA, 4 mA... 20 mA, připojovací technika: 2vodičová, přenosová rychlost v lokální sběrnice: 100 Mbit/s, funkce HART, stupeň krytí: IP20, včetně modulu se sběrnicovým zakonnutím a zástrčky
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
