Name: Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137506
Availability: BackOrder

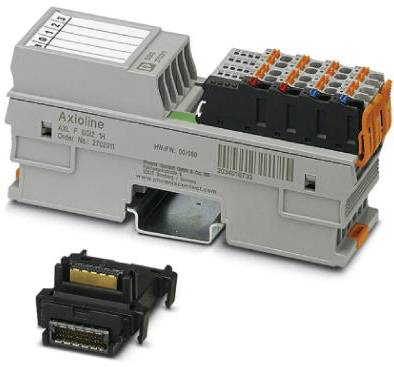

Šedé elektronické zařízení s připojovacími svorkami a štítkem pro popis, vedle kterého je samostatný černozlatý připojovací modul.

Modul s několika digitálními vstupy, znázorněný číslovanými konektory a indikátory.

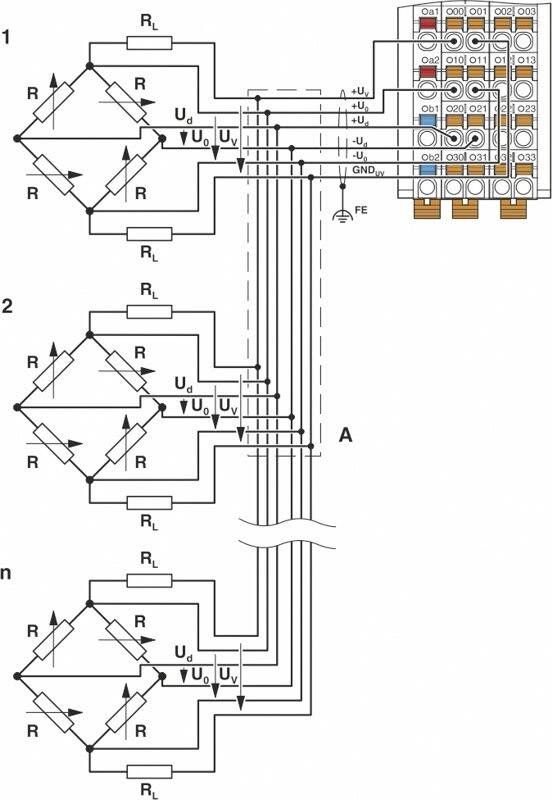

Schéma zapojení ukazuje paralelně zapojené usměrňovací můstky, propojené měřicími body 'A', 'U0' a 'Ud' na testovací desce.

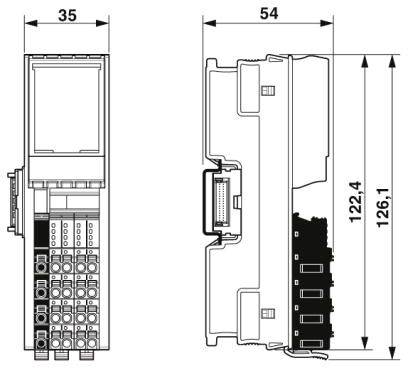

'Technický výkres elektrického modulu se dvěma pohledy. Vlevo: Čelní pohled s konektory. Vpravo: Boční pohled s rozměry 35 mm šířka, 54 mm hloubka, 126,1 mm výška.'

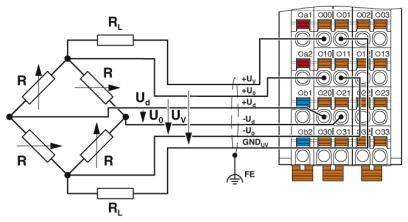

Schéma zapojení usměrňovače s několika rezistory, diodami a přípojkami. Zobrazuje cesty proudu a označené kontaktní body.

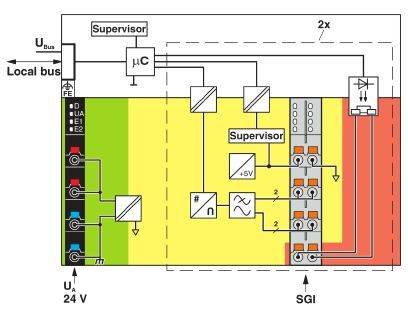

Schéma zapojení monitorovacího systému se supervizorem, mikrokontrolérem, lokálními sběrnicovými rozhraními a barevně rozlišenými oblastmi pro různé funkce.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (10 574,38 Kč / kus)

10 574,38 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Popis vstupu: vstupní kanály pro Neopotřebitelný tenzometrický pásek
Počet vstupů: 2
Ochranné zapojení: ochrana proti přepětí napájení supresorovou diodou
Barva: dopravní šedá A RAL 7042
Čistá hmotnost: 187,7 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Počet výstupů: 2
Montážní poloha: libovolná (bez teplotní derating)
Přenosová rychlost: 100 MBit/s
Příkon: typ. 325 mW

Kategorie produktu: I/O modul

Typ: AXL F SGI2 1H

Počet analogových vstupů: 2

Počet vstupů: 2 x

Počet výstupů: 2 x

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Napěťový výstupní signál: 5 V

Provozní napětí: 5 V/DC

V: 126.1 mm

Délka: 54 mm

Šířka: 35 mm

: IP20

Rozm.: (d x š x v) 54 x 35 x 126.1 mm

Připojovací technika: kabel

Max. odběr proudu: 65 mA

Číslo výrobce: 2702911

Montáž: Nosná lišta

Reakční doba tS: 0.2 ms

Max. okolní teplota: +60 °C

Min. okolní teplota: -25 °C

Logické napětí UL: 5 V/DC

Počet výstupů relé max.: 2

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O modul 5 V/DC

Popis

2 vysoce přesné vstupy pro DMS. Výrobcem abgeglichene rozsahy měření Nennkennwerten. Manuální Kennwerteingabe. Procesní data aktualizace parametrizované ve stupních mezi 200 μs a 100 ms. V procesní prostředí díky vzdálenost dolaďovací nastavitelná. 2-bodový péči. Připojení DMS v 6- a 4vodičové technice. Rozšířené funkce rozpoznání přetržení drátu. Napájení čidla až 115 mA (8 Wagezellen s 350 Ω na jeden kanál). Každý kanál: nízkoodporový, beznapěťový spínací kontakt. Programování kanálů nezávisle přes Bussystem. Funkce tárování.

Tento text byl přeložen strojově.
