Name: Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC
Brand: Phoenix Contact
SKU: 2136880
Availability: BackOrder

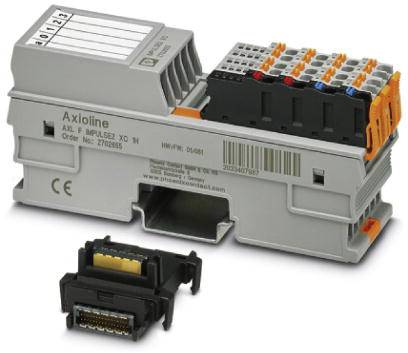

Axioline modul a konektor. Používané především v průmyslové automatizační technice.

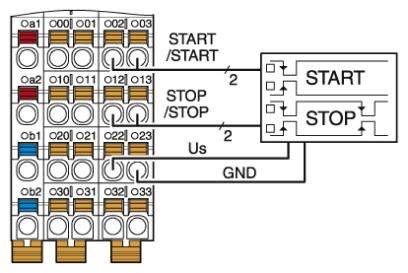

Elektrické schéma znázorňuje propojení mezi tlačítky 'START', 'STOP' a svorkami 001 až 032 s kabelově zapojenými vstupy.

Elektrický terminálový modul s označeními 'IMPULSE2 XC' a identifikačním číslem 2702656. Zobrazuje různé přípojky a kontrolky.

Schematické znázornění elektrického schématu s svorkou zobrazující vstupy IN1 a IN4 a napětí +24 V.

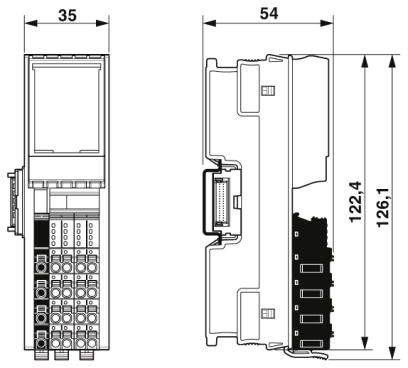

Technický výkres elektronického zařízení s rozměry: šířka 35 mm, výška 126,1-126,4 mm, hloubka 54 mm.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (19 189,26 Kč / kus)

19 189,26 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Popis vstupu: EN 61131-2 typ 1 a 3
Počet vstupů: 4
Ochranné zapojení: ochrana proti přepětí napájení elektronicky (35 V / 0,5 s)
Vstupní filtr: 250 μs
Rozsah vstupního napětí úhlovou\"0" signál: 3 V DC ... 5 V DC
Rozsah vstupního napětí úhlovou 1\" signál: 11 V DC"... napájení 18 - 30 V DC
Barva: dopravní šedá A RAL 7042
Čistá hmotnost: 134 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Přenosová rychlost: 100 MBit/s
Příkon: max. 0,75 W

Kategorie produktu: I/O modul

Typ: AXL F IMPULSE2 XC 1H

Počet digitálních vstupů max.: 4

Maximální počet vstupů: 4

Počet vstupů: 4 x

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 5 V/DC

V: 126.1 mm

Délka: 54 mm

Šířka: 35 mm

: IP20

Rozm.: (d x š x v) 54 x 35 x 126.1 mm

Připojovací technika: 1 vodič

Max. odběr proudu: 150 mA

Číslo výrobce: 2702655

Montáž: Nosná lišta

Max. okolní teplota: +60 °C

Min. okolní teplota: -25 °C

Logické napětí UL: 5 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2136880 Phoenix Contact AXL F IMPULSE2 XC 1H 2702655 I/O modul 5 V/DC

Popis

2 kanály pro magnetostriktive snímač dráhy se systémem Start/Stop. 5 pojistných události na každý kanál. Automatické ukládání parametrů. 4x digitální vstup Snímek vyvolaný z paměti zařízení typové. Diagnostický a ukazatele stavu. V extrémních podmínkách. Rozšířený teplotní rozsah -40 °C... +70 °C (viz kapitole "Úspěšně testováno: použití v extrémních podmínkách" v datový list). Částečně lakované desky plošných spojů.
