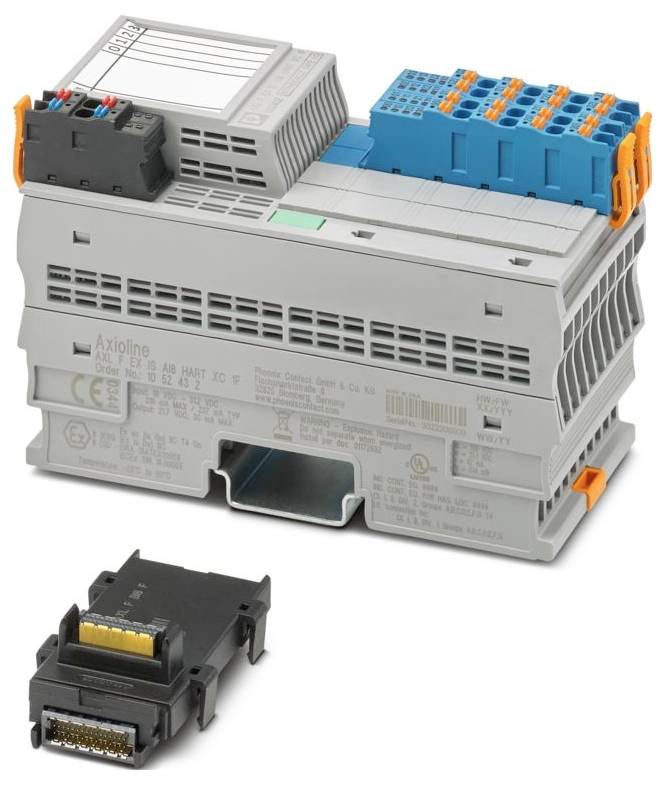

Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogový modul 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (20 949,59 Kč / kus)
20 949,59 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Skupina výrobků: Axioline F
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 53,6 mm
- Výška: 129,9 mm
- Hloubka: 77,1 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C (standardní); -40 °C... 70 °C (Rozšířeno, viz kapitola „úspěšně testováno: Použití v extrémních podmínkách“ v katalogovém listu.)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení konektoru: Axioline F zástrčka
- Délka odizolování: 8 mm
- Montážní poloha: Libovolná (bez snižování teploty)
- ATEX: NORMA ATEX
- IECEx: IECEx
- Přenosová rychlost 100 Mbit/s.
- Označení: EX ec [ia ga] IIC T4 GC;[EX ia da] IIIC
- UL, USA/Kanada: IND. CONT. EQ. (E238705)
- D) CONT. EQ. for thaz. loc. E196811
- Install in: Třída I, div. 2, GROUPS A, B, C, D T4
- Intrinsically safe outputs for: Class I, Groups a, B, C, D | class II, Groups E, F, G | Class III | [EX ia] Haz loc
- Třída I, zóna 2, AEX ec [ia ga] IIC T4 GC
- [AEX ia da] IIIC
- EX ec [ia ga] IIC T4 GC
- [EX ia da] IIIC
- Maximální ztrátový výkon při jmenovitých podmínkách: 2,51 W.
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah dodávky: Včetně modulu se sběrnicovým modulem a Axioline F zástrček
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Certifikát: E196811
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Max. odběr proudu: 240 mA
- Připojení vodiče: Připojení vodiče
- Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | dioda s ochranou proti přepólování; ochrana proti přechodům | odrušovací dioda
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce „Axioline F: Systém a instalace“.
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Speciální vlastnosti: Extrémní podmíněná varianta; jiskrově bezpečná; funkce HART
- Poznámka CCCex: V oblastech s nebezpečím výbuchu není v Číně povoleno použití.
- Bezpečnostní údaje: Bezpečnostní údaje
- Max. Výstupní napětí Uo: 24,8 V.
- Max. Výstupní proud IO: 85,8 mA
- Max. Výstupní výkon po 532 mW
- Maximální bezpečnostní napětí okolo 250 V.
- Údaje ex-ante: Údaje ex-ante
- UKCA EX (UKEX): UKCA EX (UKEX)
- CCC / Čína-EX: CCC / Čína-EX
- Označení vstupu: Aktivní analogové vstupy
- Vstupní odpor proudového vstupu: 100 Ω (typicky)
- Mezní frekvence (3 dB): 15 Hz
- Vstupní signál proudu: 4 mA... 20 mA
- Popis vstupu: Aktivní analogové vstupní signály podporující ODOLNOST
- Počet vstupů 8 (HART)
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Analogový:
- Napájecí napětí 24 v DC
- UL EX, USA/Kanada: UL EX, USA/Kanada
- Poznámka ke připojovací technice: Stíněný, kroucený v páru
- Rozlišení a/D převodníku: 12 bitů
- Modul
- Místo zadání: 48 bajtů
- Výstupní adresa: 0 byte
- Potřeba dat o parametrech: 27 bajtů
- Vyžaduje konfigurační data: 6 bajtů
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zobrazení naměřených hodnot: 16 bit (15 bit + znaménko)
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 60 Hz, 1 min
- A/D doba transformace: 500 µs
- Datové formáty: inline, kompatibilní se S7, standardní formátování
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Potenciály: Napájení pro analogové moduly (UA): Potenciály: Napájení pro analogové moduly (UA)
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / napájení 24 v (periferní napětí): 500 v AC, 60 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 60 Hz, 1 min
- Axioline F zástrčka: Axioline F zástrčka
- Vstupní filtr 25 Hz
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / analogové vstupy: 1500 v AC, 60 Hz, 1 min
- Zkušební napětí: Napájení 24 v (periferie) / analogové vstupy: 1500 v AC, 60 Hz, 1 min
- Zkušební napětí: Analogové vstupy / funkční erde: 500 v AC, 60 Hz, 1 min
- A, B/IIC: Max. Vnější indukce Lo / max. Vnější kapacita co: 2,95 mH / 0,113 μF
- C/IIB, IIIC: Max. Vnější indukce Lo / max. Vnější kapacita co: 18,95 mH / 0,86 μF
- D/IIA, E, F, G, třída III: Max. Vnější indukce Lo / max. Vnější kapacita co: 30,95 mH / 3,05 μF
- Filtrování: Filtrování RFI / pasivní TP 2
- Kategorie produktu
Analogový modul
- Typ
AXL F EX IS AI8 HART XC 1F
- Maximální počet vstupů
8
- Provozní napětí
24 V/DC
5 V/DC
- V
129.9 mm
- Délka
77.1 mm
- Šířka
53.6 mm
IP20
- Rozm.
(d x š x v) 77.1 x 53.6 x 129.9 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
240 mA
- Číslo výrobce
1052432
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Hloubka
75.948224 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogový modul 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3562297 Phoenix Contact AXL F EX IS AI8 HART XC 1F 1052432 Analogový modul 24 V/DC, 5 V/DC
Popis
Axioline F, analogový vstupní modul, aktivní analogové vstupy: 8 (HART), 4 mA... 20 mA, připojovací technika: 2vodičová, rychlost přenosu v lokální sběrnici: 100 Mbit/s, varianta Extreme Conditions, jiskrově bezpečná, funkce HART, stupeň krytí: IP20, včetně modulu se sběrnicovým modulem a konektoru Axioline typu F.
