Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

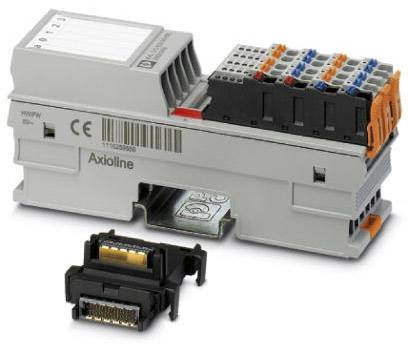

Axioline modul s barevnými připojovacími svorkami a označením CE, vedle něj kompaktní konektor pro elektrické připojení.

Ilustrační obrázek

Šedá elektronická komponenta s označením 'DO 8/2 2A XC'. Nad komponentou jsou čísla '0 1 2 3', pod ní barevné konektory a symboly.

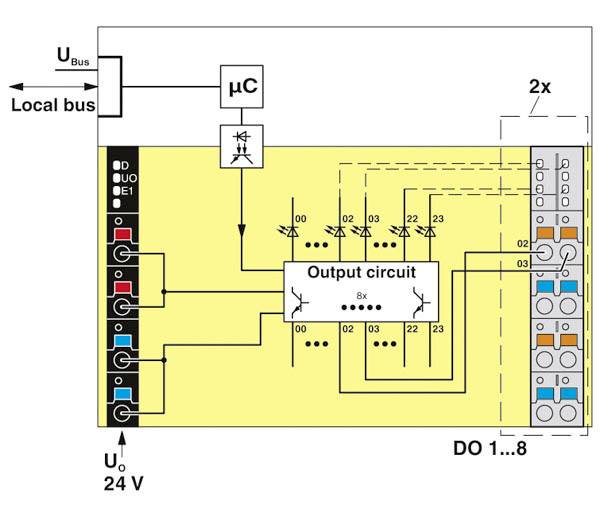

Schéma zapojení výstupního modulu s mikrokontrolerem, 8-násobným výstupním obvodem a přípojkami. Vlevo sběrnice U-Bus, vpravo DO přípojky.

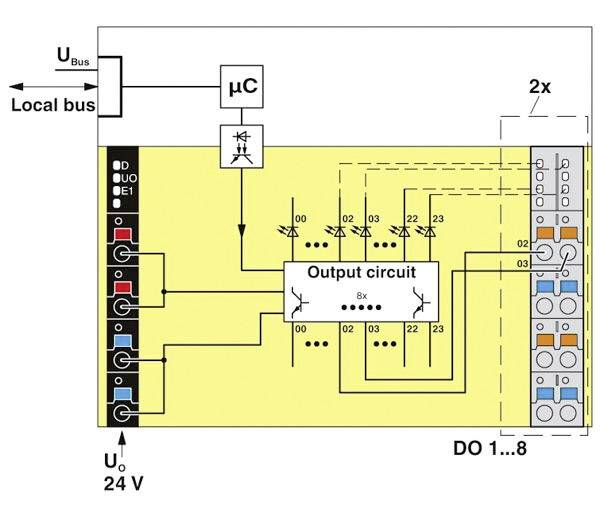

Schéma zapojení výstupního obvodu s mikrořadičovým řízením. Zobrazuje propojení a komponenty na desce plošných spojů.

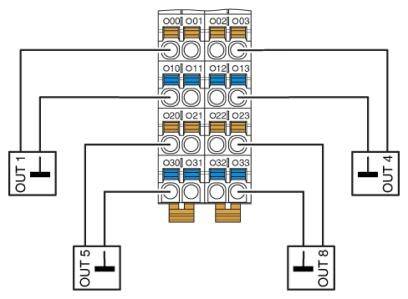

Blokový diagram znázorňuje elektrické obvody propojené s výstupy OUT1, OUT4, OUT5 a OUT8.

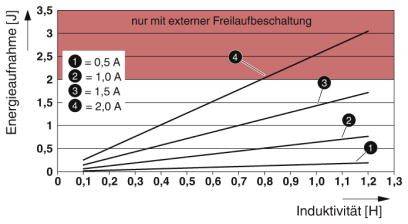

Graf zobrazuje energetickou spotřebu v závislosti na induktivitě pro různé proudové hodnoty (0,5A až 2A), s upozorněním 'pouze s externí rekuperační svorkou'.

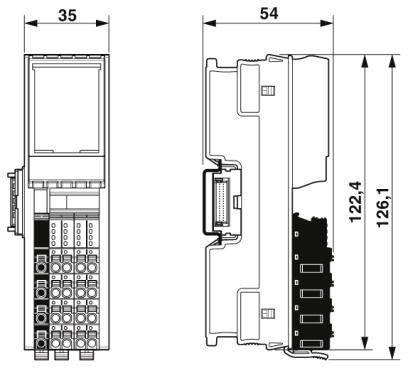

Technický výkres elektrického zařízení s rozměry: šířka 35 mm, hloubka 54 mm, výška 126,1 mm. Zobrazuje boční a čelní pohled.

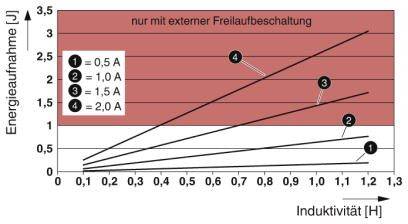

Graf zobrazuje energetický příjem (J) v závislosti na induktivitě (H) při různých proudových hodnotách (0,5 A až 2,0 A).

1/8

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 805,79 Kč / kus)

4 805,79 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Ochranné zapojení: ochrana proti přepětí napájení elektronicky (35 V / 0,5 s)
Barva: dopravní šedá A RAL 7042
Čistá hmotnost: 191,1 g
Ochranná třída: III (IEC 61140, EN 61140, VDE 0140-1)
Počet výstupů: 8
Montážní poloha: libovolná (bez teplotní derating)
Délka odizolování: 8 mm
Pevný průřez vodiče min: 0,5 mm²
Pevný průřez vodiče: max. 1,5 mm²
Průřez vodiče - flexibilní min.: 0,5 mm²
Průřez vodiče - flexibilní: max. 1,5 mm²
Průřez vodiče AWG: 20
Průřez vodiče AWG: max. 16
Přenosová rychlost: 100 MBit/s
Příkon: max. 750 mW (až HW 01)

Kategorie produktu: I/O modul

Typ: AXL F DO8/2 2A XC 1H

Proudový výstupní signál: 2 A

Max. výstupní proud na kanál: 2 A

Min. provozní napětí: 19.2 V/DC

Provozní napětí: 19.2 - 30 V/DC

Provozní napětí max.: 30 V/DC

Napěťový výstupní signál: 24 V

Provozní napětí: 5 V/DC

V: 126.1 mm

Délka: 54 mm

Šířka: 35 mm

: IP20

Rozm.: (d x š x v) 54 x 35 x 126.1 mm

Připojovací technika: 2žilový

Připojení: Push-in připojení

Max. odběr proudu: 150 mA

Číslo výrobce: 1035427

Montáž: Nosná lišta

Max. okolní teplota: +60 °C

Min. okolní teplota: -25 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209005 Phoenix Contact AXL F DO8/2 2A XC 1H 1035427 I/O modul 5 V/DC

Popis

8 digitální výstupy. 24 V/DC, 2 A. Připojení akčních členů ve 2-vodičové technice. Minimální čas aktualizace menší než 150 μs. Snímek vyvolaný z paměti zařízení typové. V extrémních podmínkách. Rozšířený teplotní rozsah -40 °C... +70 °C (viz kapitole "Úspěšně testováno: použití v extrémních podmínkách" v datový list). Částečně lakované desky plošných spojů.
