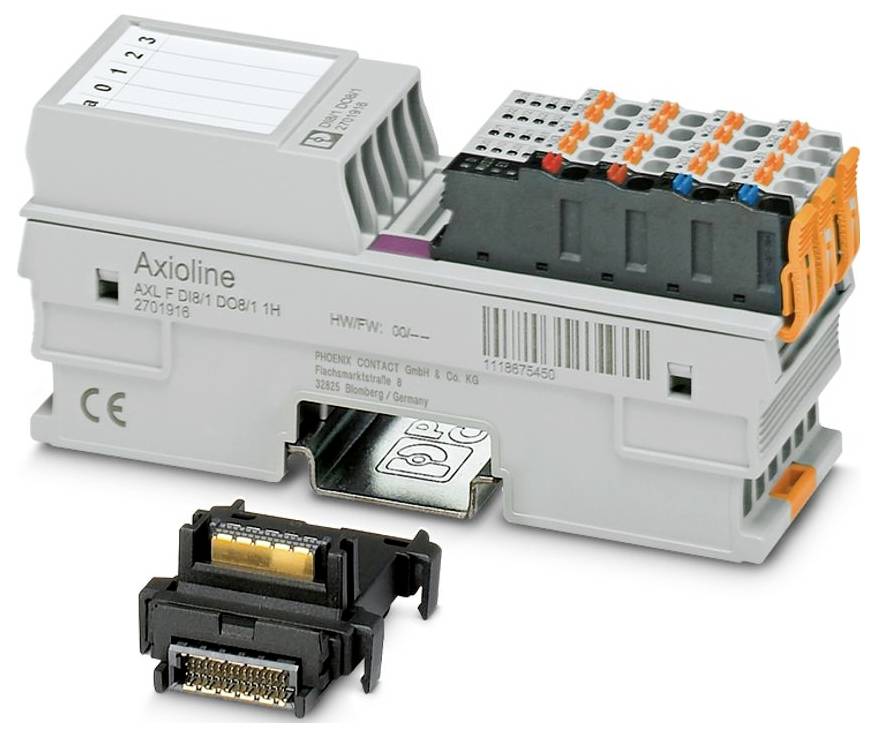

Ilustrační obrázek
Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitální modul 24 V/DC, 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (5 486,78 Kč / kus)
5 486,78 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: Axioline F
- Konstrukce: Modulární
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 35 mm
- Výška: 126,1 mm
- Hloubka: 54 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 60 °C (standard, aplikace v souladu s UL, použití v oblasti ohrožené výbuchem zóny 2); -40 °C... 70 °C (Rozšířeno, viz kapitola „úspěšně testováno: Použití v extrémních podmínkách“ v katalogovém listu.)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- PŘEPĚŤOVÁ KATEGORIE II (IEC 60664-1, EN 60664-1)
- Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Označení konektoru: Axioline F zástrčka
- Délka odizolování: 8 mm
- Montážní poloha: Libovolná (bez snižování teploty)
- ATEX: NORMA ATEX
- IECEx: IECEx
- Přenosová rychlost 100 Mbit/s.
- Označení: Třída I, zóna 2, AEx ec IIC T4; třída I, Division 2, Groups a, B, C, D, T4; EX ec IIC T4 GC X
- UL, USA/Kanada: UL, USA/Kanada
- Maximální ztrátový výkon při jmenovitých podmínkách: 2,4 W.
- Doba trvání zkoušky: 21 dnů
- TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
- Výstupní napětí: 24 V / DC
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
- Rozsah dodávky: Včetně modulu se sběrnicovým modulem a Axioline F zástrček
- Rozsah napájecího napětí: 19,2 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
- Certifikát:…, 2021122309114456
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: Max. 4 a (externí zajištění)
- Jmenovité výstupní napětí: 24 V DC
- Připojení vodiče: Připojení vodiče
- Teplota 25 °C ±1 k
- Ochranné zapojení: Přepěťová ochrana | elektronicky (35 v, 0,5 s); ochrana proti přepólování | paralelní dioda s externím zabezpečením 5 a (pouze pro uvedení do provozu)
- UKEX: UKEX
- Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
- Poznámka k druhu připojení: Řiďte se údaji o průřezech vodičů v uživatelské příručce „Axioline F: Systém a instalace“.
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Zvláštní vlastnosti: Extrémní konverze
- CCC / Čína-EX: CCC / Čína-EX
- Počet výstupů: 8
- Označení vstupu: Digitální vstupy
- Označení, výstup: Digitální výstupy
- Popis vstupu: EN 61131-2 typ 1 a 3
- Počet vstupů: 8
- Poznámka k měřítkem: Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715).
- Digitální: Digitální:
- Rozsah vstupního napětí „0“ signál: -3 v DC... 5 V DC
- Rozsah vstupního napětí „1“ signál: 11 v DC... napájení 18 - 30 V DC
- Doba vstupního filtru 3000 µs (Default); 1000 µs;< 100 µs
- Napájecí napětí 24 v DC
- Výstupní napětí ve vypnutém stavu: Max. 1 V.
- UL EX, USA/Kanada: UL EX, USA/Kanada
- Omezení indukčního vypínací napětí: -25,8 v... -15 V
- Modul
- Vstupní adresa: 1 byte
- Tiskový prostor: 1bajt
- Potřeba dat o parametrech: 3 bajtů
- Vyžaduje konfigurační data: 7 bajtů
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UIN: 24 V DC
- Jmenovitý vstupní proud u UIN: 2,4 mA
- Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
- Zkušební napětí: Napájení 24 v (periferie) / funkční erde: 500 v AC, 50 Hz, 1 min
- Induktivní jmenovité zatížení: Max. 12 VA (1,2 H, 48 Ω, při jmenovitém napětí)
- Jmenovité zatížení lampy: Max. 12 W (při jmenovitém napětí)
- Odporová jmenovitá zátěž: Max. 12 W (48 Ω, při jmenovitém napětí)
- Odolnost proti zpětnému napětí proti krátkým impulzům: Podmíněná proti zpětnému napětí až 0,5 a na 1 s.
- Chování při indukční přetížení: Výstup lze zničit
- Vypnutí při nadproudu: Od 0,7 A.
- Axiální F-lokální sběrnicový systém: Axiální F -lokální sběrnice
- Potenciál: Napájení lokálních autobusů Axioline F (Ubus): Potenciály: Napájení Axioline F lokálních autobusů (Ubus)
- Zkušební napětí: Napájení 5 v lokální sběrnice (Ubus) / napájení 24 v (periferní napětí): 500 v AC, 50 Hz, 1 min
- Zkušební napětí: Napájení 5 v lokálních sběrnic (Ubus) / funkcionalitu 500 v AC, 50 Hz, 1 min
- Axioline F zástrčka: Axioline F zástrčka
- Zkouška (znečišťující plyn): Zkouška (znečišťující plyn)
- Zkušební norma: ISA-71.04-2013 G3 Harsh Group a; IEC 60068-2-60:2015 Method 4
- Vlhkost vzduchu (relativní) 75 % ±3 %
- Objemová koncentrace H2S (sirovodík): 50 ppb
- Koncentrace NO2 (oxid dusičitý): 1250 ppb
- Objemová koncentrace Cl2 (chlor): 10 ppb
- Koncentrace SO2 (oxid siřičitý): 300 ppb
- Maximální výstupní proud na modul: Max. 4 a (externí zajištění)
- Zatížení min.: 10 kΩ
- Výstupní proud v vypnutém stavu: Max. 300 µA
- Spínací frekvence: Max. 10000 za sekundu (při zátěžovém proudu nejméně 50 mA); max. 1 za sekundu (při induktivním jmenovitém zatížení); max. 16 za sekundu (při jmenovité zátěži)
- Chování při přetížení: Vypnutí s automatickým prostráváním
- Zpoždění signálu: Max. 100 µs (při zapnutí); max. 100 µs (při vypnutí, při zátěžovém proudu nejméně 50 mA)
- Výstupní proud v režimu Massbruch ve vypnutém stavu: < 1 mA
- Potenciály: Napájení pro digitální vstupní a výstupní moduly (UIO): Potenciály: Napájení pro digitální vstupní a výstupní moduly (UIO)
- Kategorie produktu
Digitální modul
- Typ
AXL F DI8/1 DO8/1 XC 1H
- Počet digitálních vstupů max.
8
- Maximální počet vstupů
8
- Počet výstupů max.
8
- Počet vstupů
8 x
- Počet výstupů
8 x
- Max. výstupní proud na kanál
500 mA
- Napěťový výstupní signál
24 V
- Provozní napětí
24 V/DC
5 V/DC
- V
126.1 mm
- Délka
54 mm
- Šířka
35 mm
IP20
- Rozm.
(d x š x v) 54 x 35 x 126.1 mm
- Připojovací technika
1 vodič
- Připojení
Push-in připojení
- Max. odběr proudu
4 A
- Číslo výrobce
2702017
- Provedení
blokový modulární
- Montáž
Montáž na DIN lištu
- Max. okolní teplota
70 °C
- Min. okolní teplota
-40 °C
- Hloubka
52.649984 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitální modul 24 V/DC, 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Digitální modul 24 V/DC, 5 V/DC
Popis
Axiální modul F, digitální vstupní/výstupní modul, digitální vstupy: 8, 24 v DC, připojovací technika: 1vodičový, digitální výstupy: 8, 24 v DC, 500 mA, připojovací technika: 1vodičová, Extreme Conditions varianta, přenosová rychlost v lokální sběrnici: 100 Mbit/s, stupeň krytí: IP20, včetně modulu se sběrnicovým modulem a Axioline F zástrček
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
