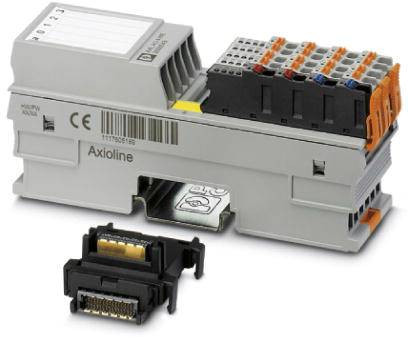

Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (9 528,10 Kč / kus)
9 528,10 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Ochranné zapojení: ochrana proti přepětí napájení elektronicky (35 V / 0,5 s)
- Barva: dopravní šedá A RAL 7042
- Čistá hmotnost: 199 g
- Počet výstupů: 4
- Montážní poloha: libovolná (bez teplotní derating)
- Délka odizolování: 8 mm
- Pevný průřez vodiče min: 0,2 mm²
- Pevný průřez vodiče: max. 1,5 mm²
- Průřez vodiče - flexibilní min.: 0,2 mm²
- Průřez vodiče - flexibilní: max. 1,5 mm²
- Průřez vodiče AWG: 24
- Průřez vodiče AWG: max. 16
- Přenosová rychlost: 100 MBit/s
- Příkon: max. 3 W (na UA)
- Rozlišení D/A převodník 16 bit
- Kategorie produktu
I/O modul
- Typ
AXL F AO4 XC 1H
- Min. provozní napětí
19.2 V/DC
- Provozní napětí
19.2 - 30 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
5 V/DC
- V
126.1 mm
- Délka
54 mm
- Šířka
35 mm
IP20

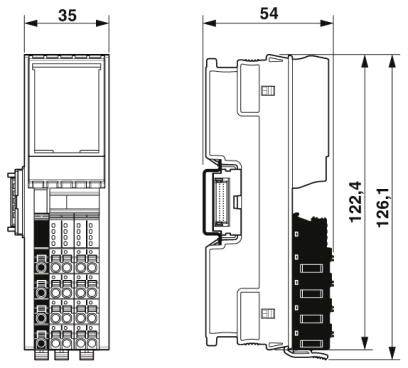

- Rozm.
(d x š x v) 54 x 35 x 126.1 mm
- Připojovací technika
2žilový
- Připojení
Push-in připojení
- Max. odběr proudu
120 mA
- Číslo výrobce
2702153
- Montáž
Nosná lišta
- Max. okolní teplota
+60 °C
- Min. okolní teplota
-25 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O modul 5 V/DC
Popis
4 analogové výstupní kanály k volbou ukazují připojení napěťové nebo proudové signálů. Bipolární napěťových výstupů, komutátorové i bezkomutátorové unipolární proudové výstupy. Připojení akčních členů ve 2-vodičové technice. Rozsah napětí: 0 V ... 10 V, ±10 V, 0 V ... 5 V, ± 5 V. rozsah proudu: 0 mA ... 20 mA, 4 mA ... 20 mA. Zkratuvzdorné výstupy. Žádné omezení ve všech oblastech. Krátká dobu náběhu signálu. Až vyšší Burden. Snímek vyvolaný z paměti zařízení typové. Diagnostický a ukazatele stavu. V extrémních podmínkách. Rozšířený teplotní rozsah -40 °C... +70 °C (viz kapitole "Úspěšně testováno: použití v extrémních podmínkách" v datový list). Částečně lakované desky plošných spojů.
