Name: Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitální modul 24 V/DC
Brand: Phoenix Contact
SKU: 3582775
Availability: SoldOut

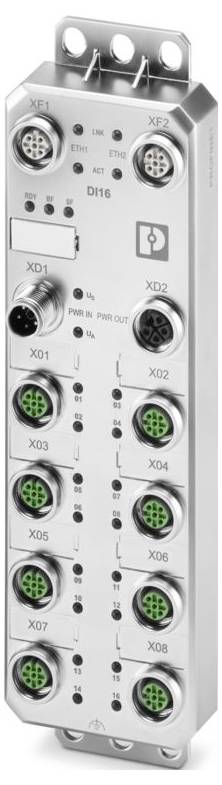

Modul průmyslového kovového konektoru se označenými porty pro síťová a napájecí připojení.

Ilustrační obrázek

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (8 974,38 Kč / kus)

8 974,38 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina výrobků: Axioline E
Provedení: Samostatný
Počet pinů: 5
Typ připojení: Konektor M12
Utahovací moment 0,4 Nm
Šířka: 60 mm
Výška: 212 mm
Hloubka: 30,2 mm
Materiál pouzdra: Zinkový odlitek
Okolní podmínky: Okolní podmínky
Ochrana: IP65/IP67/IP69;IK08 (stupeň odolnosti proti nárazu)
Teplota okolí (provoz): -25 °C ... 70 °C; -40 °C... 70 °C (Rozšířené, viz kapitola „použití v extrémních podmínkách“ v katalogovém listu)
Teplota okolí (skladování/přeprava): -25 °C... 85 °C
Způsob montáže: Montáž pomocí šroubů
Izolační vlastnosti: Izolační vlastnosti
Stupeň znečištění: 2 (IEC 60664-1, EN 60664-1)
Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
Přenosová rychlost 100 Mbit/s (s automatickým vyjednáváním)
Doba trvání zkoušky: 14 dnů
TŘÍDA OCHRANY III (IEC 61140, EN 61140, VDE 0140-1)
Počet rozhraní: 2
Tlak vzduchu (provoz): 70 kPa... 106 kPa (až 3000 m/m)
Rozsah napájecího napětí: 18 v DC... 30 v DC (včetně všech tolerancí, včetně zvlnění)
Připojení: Vodič: 4 vodiče
Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 %
Poznámka pro použití: Pouze pro průmyslové použití
Délka kabelu: Max. 30 m (k senzoru)
Odběr proudu: typ. 4 mA; max. 16 A
Teplota 25 °C ±1 k
Ochranné zapojení: Ochrana proti přepólování | Ano; ochrana proti zkratu | Ano; ochrana proti přetížení
Podporované protokoly: HTTP; SNMP v1
Datum narození: 19.6.1960
Tlak vzduchu (skladování/přeprava): 70 kPa... 106 kPa (až 3000 m/m)
Poznámka k připojení: Šroubové připojení podle IEC 61076-2-111
Device ID: 0183hex
Datum zařazení na tento kód
Označení vstupu: Digitální vstupy
Popis vstupu: IEC 61131-2 typ 1 a typ 3
Počet vstupů: 16
Digitální: Digitální:
Rozsah vstupního napětí „0“ signál: 0 v... 5 V DC
Rozsah vstupního napětí „1“ signál: 11 v DC... napájení 18 - 30 V DC
Doba vstupního filtru 3000 µs; 1000 µs (Default);< 100 µs (deaktivovaný filtr)
Napájecí napětí 24 v DC (jmenovité napětí)
Funkce přístroje: Profinet-Device
PROFINET: PROFINET
Conformance Class: C (IRT switch)
Ochrana: Max. 16 A.
JMENOVITÉ VSTUPNÍ NAPĚTÍ UIN: 24 V DC
Jmenovitý vstupní proud u UIN: typ. 2,5 mA
Senzorový proud na každém kanálu: Max. 2 a (z USA)
Potenciálové oddělení / izolace rozsahů napětí: Potenciálové oddělení / izolace rozsahu napětí
Zkouška (znečišťující plyn): Zkouška (znečišťující plyn)
Zkušební norma: DIN EN 60068-2-52
Vlhkost vzduchu (relativní) 75 % ±3 %
Objemová koncentrace H2S (sirovodík): 10 ppb ± 5 ppb
Koncentrace NO2 (oxid dusičitý): 200 ppb ± 20 ppb
Objemová koncentrace Cl2 (chlor): 10 ppb ± 5 ppb
Koncentrace SO2 (oxid siřičitý): 200 ppb ± 20 ppb
Napájení: Senzory: Napájení: Senzory
Napájení: Aktorika: Napájení: Aktorika
Zkouška (mlha o solném rozprašování): Zkouška (mlha o solném rozprašování)
Počet cyklů: 4
Testovací kroky na cyklus: 2
Zkušební doba (celkem): 168 h.
Krok testu (solná mlha): 2 h s 5 % ±0,5 % NaCl, hodnota pH 6,5...7,2 při 35 °C ±2 K.
Testovací krok (vlhkost vzduchu): 166 h s 93 % ± 3 % vlhkostí vzduchu při 40 °C ±2 K.
Protokoly specifické pro jednotlivé systémy: Protokoly Profinet LLDP; protokoly Profinet MRP Client; protokoly Profinet DCP; protokoly Profinet DCE/RPC
Rychlost aktualizace: 1 ms
Podporované funkce: FSP 600 < ms; funkce I a M
Zkušební napětí: Napájení 24 v (logické a senzorické napájení US) / funkce: 800 v DC, 1 min
Zkušební napětí: Napájecí zdroj 24 v (napájení aktoru UA) / napájení 24 v (napájení logiky a senzoru US): 800 v DC, 1 min
Zkušební napětí: Napájení 24 v (zdroj aktoru UA) / funkční erde: 800 v DC, 1 min
Proud senzoru: Max. 2 a (na každý přístroj)

Kategorie produktu: Digitální modul

Typ: AXL E PN DI16 M12 6M-L

Počet digitálních vstupů max.: 16

Maximální počet vstupů: 16

Počet vstupů: 16 x

Provozní napětí: 24 V/DC

V: 212 mm

Délka: 30.2 mm

Šířka: 60 mm

: IP65/IP67/IP69
IK08

Rozm.: (d x š x v) 30.2 x 60 x 212 mm

Připojovací technika: 4 vodiče

Připojení: M12 konektor

Max. odběr proudu: 16 A

Číslo výrobce: 1300834

Provedení: Samostatný provoz

Montáž: Montáž pomocí šroubů

Max. okolní teplota: 70 °C

Min. okolní teplota: -40 °C

Logické napětí UL: 24 V/DC

Hloubka: 30.2 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitální modul 24 V/DC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3582775 Phoenix Contact AXL E PN DI16 M12 6M-L 1300834 Digitální modul 24 V/DC

Popis

Axioline E, digitální vstupní zařízení, Profinet, konektor M12, kódování D, digitální vstupy: 16, 24 v DC, připojovací technika: 4 3vodičový, stupeň krytí: IP65/IP67/IP69
