Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jistič
Provedení
Elektronický ochranný spínač spotřebičů
Připojení
pružinové připojení
Typ kontaktu
1 spínací kontakt
Barva
světle šedá
Datasheety: (PDF)
Počet
Celková cena (3 949,59 Kč / kus)
3 949,59 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Hořlavost: podle UL 94 V-0
- Aplikace: nosné lišty: 35 mm
- Počet pólů: 1
- Třída ochrany III
- Provedení: lištu modul jednodílná
- Typ pojistky: elektronicky
- Impulzní rázové napětí: 0,5 kV
- Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
- Jmenovité napětí: 24 V DC
- Jmenovitý proud: max. 40 A DC
- Failsafe prvek: 15 A DC (na výstupní kanál)
- Účinnost: 99 %
- Klidový proud I0: typ. 42 mA
- Ztrátový výkon: 1 W (volnoběh)
- Doba čekání po vypnutí jednoho kanálu: 10 s (při přetížení / zkrat)
- Teplotní derating: 40 A DC (při 70 °C (65 °C při UL 2367)
- Ausloseart: E (elektronicky)
- Potřebné předřazené jištění: není nutná, Fail-Safe prvek
- Napětí: max. 30 V DC (zatížení obvodu)

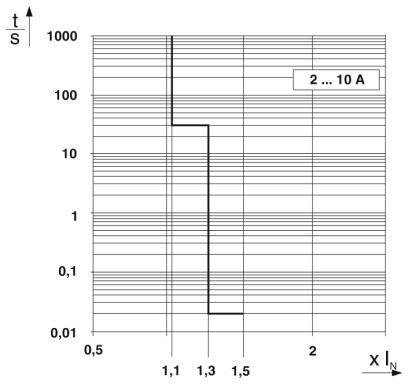

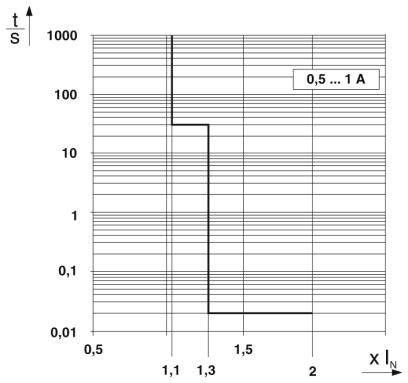

- Vypínání zatížení obvodu: 0,02 s (> 1,3 x V)
- Pevný průřez vodiče: 0,2 mm² ... 2,5 mm²
- Průřez vodiče AWG: 24 ... 12
- Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 1,5 mm² ... 0,25 mm²
- Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,25 mm² ... 2,5 mm²
- Provozní napětí DC: 0 V DC ... napájení 18 - 30 V DC
- Provozní proud DC: 1 mA DC ... 100 mA/DC.
- Kategorie produktu
jistič
- Provedení
Elektronický ochranný spínač spotřebičů
- Připojení
pružinové připojení
- Typ kontaktu
1 spínací kontakt
- Barva
světle šedá
- Min. teplota
+70 °C
- Max. teplota
-25 °C
IP20
- Délka
121 mm
- Šířka
41 mm
- V
130 mm
- Obsah
1 ks
- Typ
CBM E4 24DC/0.5-10A NO-R
- Rozm.
(d x š x v) 121 x 41 x 130 mm
- Vstupní napětí (offset)
24 V/DC
40 A
Other
41
130 mm
121 mm
1
Other
-25-70 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2140974 Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks
List technických údajů 2140974 Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2140974 Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks
Popis
Pro ochranu před poklesy napětí díky ochraně proti přetížení a zkratu. Jemné jmenovitý proud odstínů od 0,5 A ... 10 A. Napájení až 40 A.
