Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

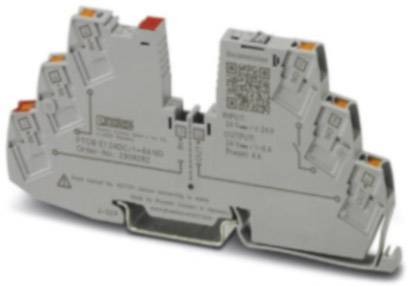

Šedé kolejnicové relé se oranžovými konektorovými spoji. Je opatřeno nápisem 'Phoenix Contact'.

Ilustrační obrázek

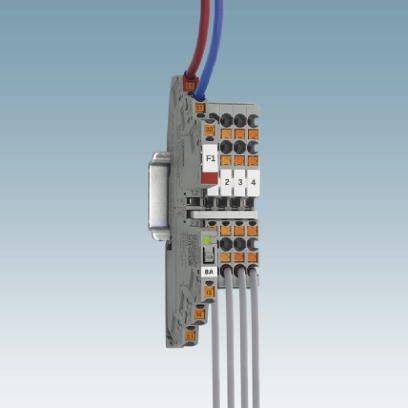

Modulární řadová svorka se šesti drátovými vstupy, barevně rozlišenými připojeními a očíslovanými terminály před modrým pozadím.

Elektrická rozvodná lišta s různými zásuvkami, vybavená spínači a štítky jako 'F1', '1.2', '2.2'.

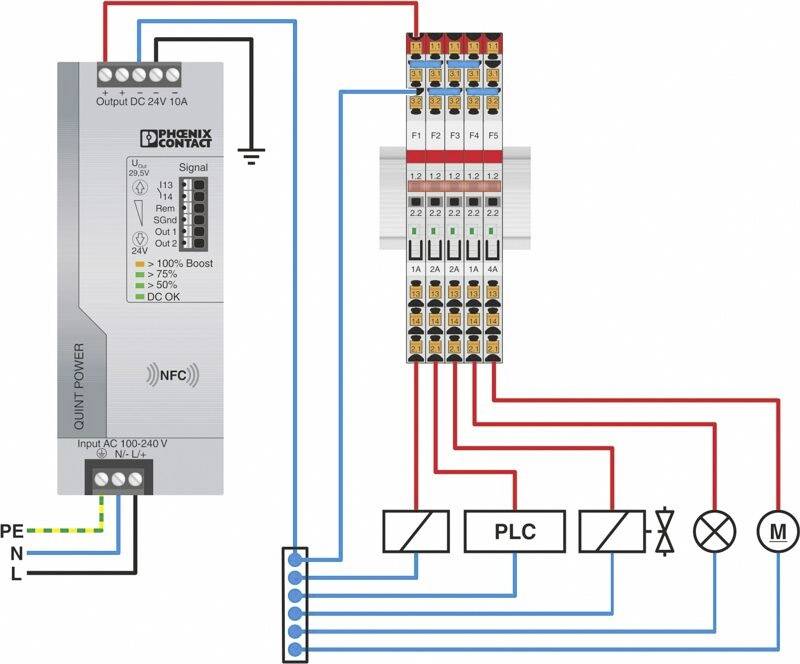

Schéma zapojení napájecího zdroje Phoenix Contact s připojením k PLC, pojistkám a motoru. Zobrazuje elektrické propojení pro napájení.

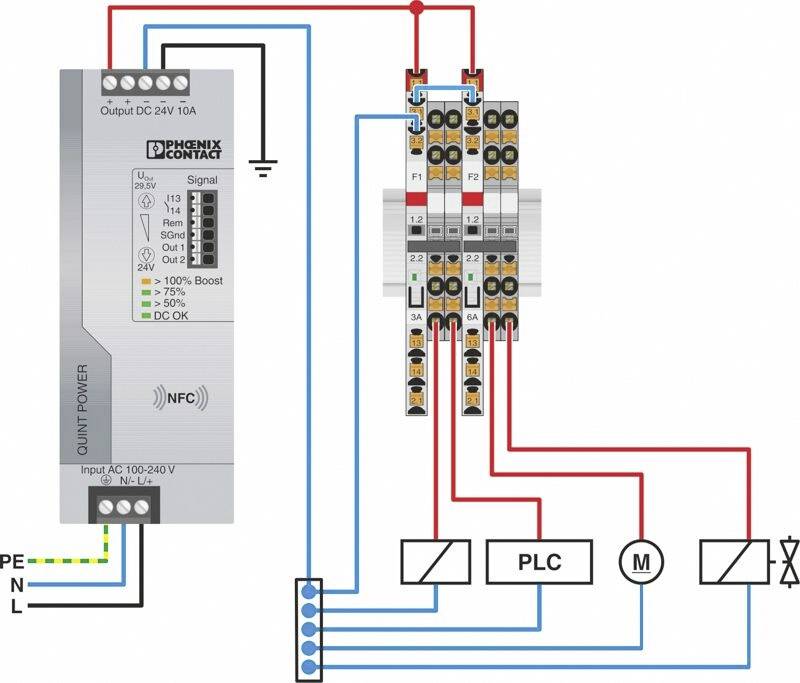

Schéma zapojení ukazuje napájecí zdroj od společnosti Phoenix Contact, který napájí řídicí jednotku (PLC) a motor (M) přes pojistky.

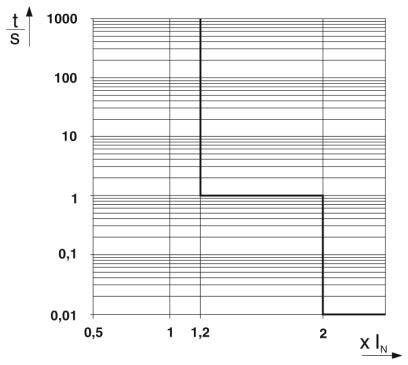

'Diagram: Souřadnicový systém s osou Y 't/S' sahá od 0,01 do 1000, osa X 'X/IN' od 0,5 do 2. Linie ukazuje skoky při 1 a 2.'

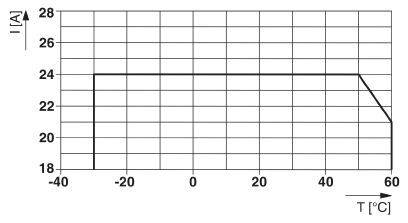

Graf zobrazuje elektrický proud (I) v ampérech v závislosti na teplotě (T) ve stupních Celsia. Proud zůstává konstantní na hodnotě 24 A v rozmezí teplot od -20°C do 40°C, poté začne klesat.

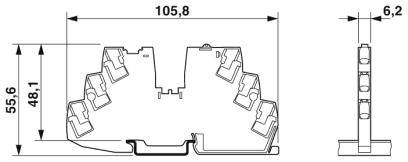

Technický výkres dílu s rozměry: šířka 105,8 mm, výška 55,6 mm, hloubka 6,2 mm. Různé perspektivy.

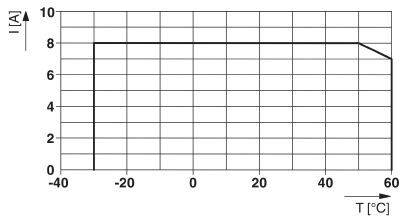

Graf zobrazuje proud (I) v ampérech v závislosti na teplotě (T) ve stupních Celsia. I zůstává konstantní na hodnotě 8 A od -20°C do 50°C, poté mírně klesá.

1/9

Ilustrační obrázek

Kategorie produktu

jistič

Provedení

Elektronický ochranný spínač spotřebičů

Připojení

pružinové připojení

Typ kontaktu

1 spínací kontakt

Barva

dopravní šedá

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

80 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (866,94 Kč / kus)

866,94 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Hořlavost: podle UL 94 V-0
Aplikace: nosné lišty: 35 mm
Počet pólů: 1
Třída ochrany III
Provedení: lištu modul jednodílná
Typ pojistky: elektronicky
Impulzní rázové napětí: 0,5 kV
Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
Jmenovité napětí: 24 V DC
Jmenovitý proud IN: 24 A DC (celkový proud vstup)
Failsafe prvek: 15 A/DC
Účinnost: 99 %
Klidový proud I0: typ. 12 mA
Ztrátový výkon: typ. 0,3 W (volnoběh)
Doba čekání po vypnutí jednoho kanálu: 5 s (při přetížení / zkrat)
Teplotní derating: 21 A (celkový proud při 60 °C)
Ausloseart: E (elektronicky)
Potřebné předřazené jištění: není nutná, Fail-Safe prvek
Napětí: max. 35 V DC (zatížení obvodu)
Napětí: 0,13 V (při 8 A)
Vypínání zatížení obvodu: ≤ 10 ms (při zkratu> 2,0 x V)
Pevný průřez vodiče: 0,2 mm² ... 4 mm²
Průřez vodiče AWG: 24 ... 14
Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 0,2 mm² ... 2,5 mm²
Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,2 mm² ... 2,5 mm²
Provozní napětí DC: 0 V DC ... napájení 18 - 30 V DC
Provozní proud DC: 100 mA DC

Kategorie produktu: jistič

Provedení: Elektronický ochranný spínač spotřebičů

Připojení: pružinové připojení

Typ kontaktu: 1 spínací kontakt

Barva: dopravní šedá

Min. teplota: +60 °C

Max. teplota: -30 °C

: IP20

Délka: 55.6 mm

Šířka: 6.2 mm

V: 105.8 mm

Obsah: 1 ks

Typ: PTCB E1 24DC/1-8A NO

Rozm.: (d x š x v) 55.6 x 6.2 x 105.8 mm

Vstupní napětí (offset): 24 V/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO jistič 1 spínací kontakt 1 ks

Popis

Aplikace snadno, protože přemostitelné pro řadové svorky program CLIPLINE complete. Individuálně sestavený vhodné pro ochranu, přesně podle vašich požadavků.

Tento text byl přeložen strojově.
