Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO jistič 1 spínací kontakt 1 ks

Elektronický ochranný spínací modul v šedé barvě s několika přípojkami na přední straně, vhodný pro technické aplikace.

Ilustrační obrázek

Elektronický spínací obvod s LED indikátory a popisy. Šířka: 36 mm.

Elektronický modul se čtyřmi zelenými stavovými LED diodami, konektorovým polem pro výstupy očíslovaným od 1 do 14 a dvouciferným displejem.

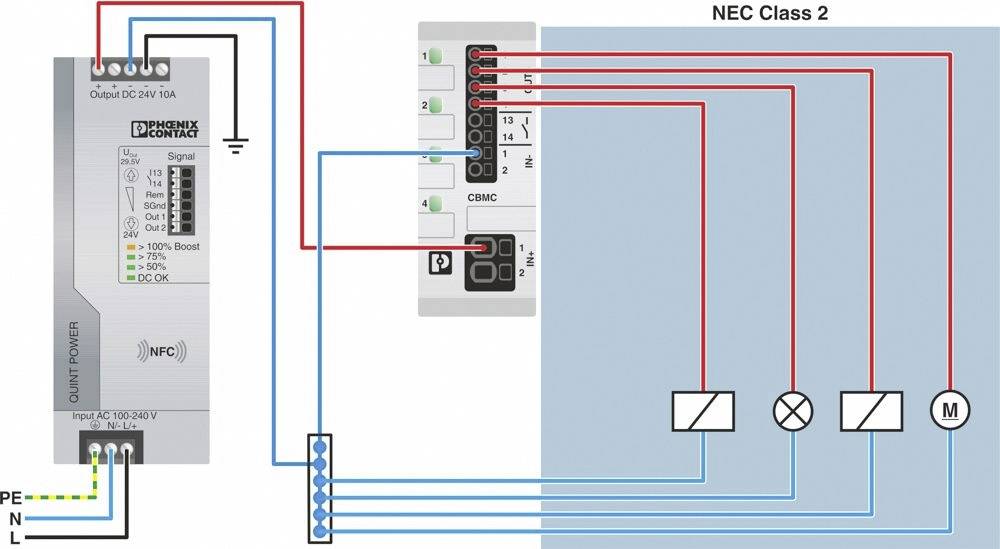

Schéma elektrického zapojení s připojovacími svorkami, trasováním vedení a popisy. Zobrazuje zapojení podle normy NEC Class 2.

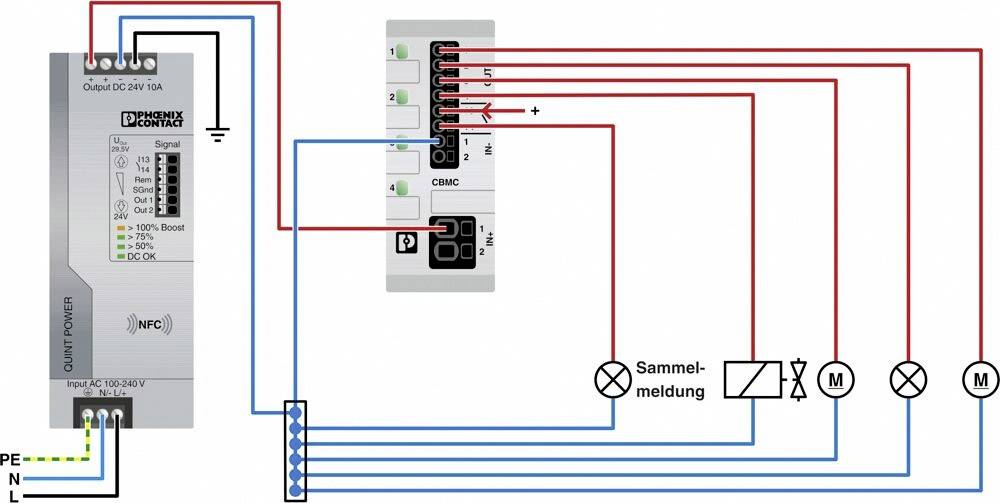

Schéma zapojení elektrického systému: Propojení mezi výkonovým spínačem a výstupy pro hromadné hlášení a motory.

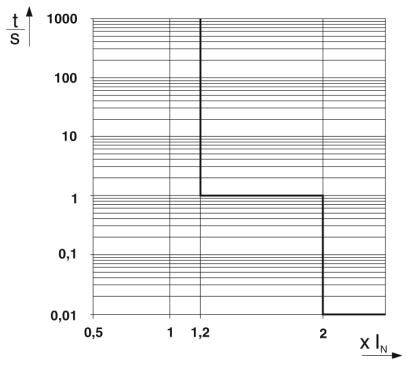

Graf znázorňuje proud-čas charakteristiku. X-osa: Poměr proudu X/Iₙ, Y-osa: Čas v sekundách. Stupňovitý nárůst se třemi plochami.

Výkres elektronického modulu s rozměry: šířka 36 mm, výška 90 mm, hloubka 98 mm. Viditelné připojovací svorky a štítky.

1/7

Ilustrační obrázek

Kategorie produktu

jistič

Provedení

Elektronický ochranný spínač spotřebičů

Připojení

pružinové připojení

Typ kontaktu

1 spínací kontakt

Barva

světle šedá

Datasheety: (PDF)

Doručení: Po 7. 9.

1196 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 379,34 Kč / kus)

2 379,34 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Hořlavost: podle UL 94 V-0
Aplikace: nosné lišty: 35 mm
Počet pólů: 1
Třída ochrany III
Provedení: lištu modul jednodílná
Typ pojistky: elektronicky
Impulzní rázové napětí: 0,5 kV
Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
Jmenovité napětí: 24 V DC
Jmenovitý proud: max. 16 A DC (V+)
Failsafe prvek: 4 A DC (na výstupní kanál)
Účinnost: 99 %
Klidový proud I0: typ. 33 mA
Ztrátový výkon: typ. 0,8 W (volnoběh)
Doba čekání po vypnutí jednoho kanálu: 5 s (při přetížení / zkrat)
Ausloseart: E (elektronicky)
Potřebné předřazené jištění: není nutná, Fail-Safe prvek
Napětí: max. 35 V DC (zatížení obvodu)
Vypínání zatížení obvodu: ≤ 10 ms (při zkratu> 2,0 x V)
Pevný průřez vodiče: 0,2 mm² ... 2,5 mm²
Průřez vodiče AWG: 24 ... 12
Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 0,25 mm² ... 1,5 mm²
Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,25 mm² ... 2,5 mm²
Provozní napětí DC: 0 V DC ... napájení 18 - 30 V DC
Provozní proud DC: 100 mA DC

Kategorie produktu: jistič

Provedení: Elektronický ochranný spínač spotřebičů

Připojení: pružinové připojení

Typ kontaktu: 1 spínací kontakt

Barva: světle šedá

Min. teplota: +60 °C

Max. teplota: -25 °C

: IP20

Délka: 98 mm

Šířka: 36 mm

V: 90 mm

Obsah: 1 ks

Typ: CBMC E4 24DC/1-4A NO

Rozm.: (d x š x v) 98 x 36 x 90 mm

Vstupní napětí (offset): 24 V/DC

: 16 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2140963 Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO jistič 1 spínací kontakt 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2140963 Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO jistič 1 spínací kontakt 1 ks

Popis

Jednoduchá montáž nastavitelné obvody přes ovládání jedním tlačítkem stovkou tisknutelných LED tlačítko. Okamžité snímání ukazatele provozu přes stavové LED diody v barvách semaforu.
