Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks

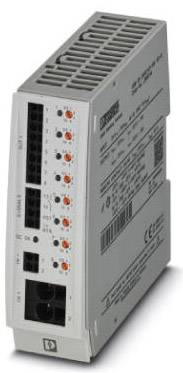

Šedé elektronické zařízení s několika porty a tlačítky na přední straně. Na boku jsou umístěny texty a symboly.

Ilustrační obrázek

Technický výkres elektrické komponenty s rozměry: šířka 41 mm, délka 121 mm, výška 130 mm. Zobrazeny přední a boční pohled.

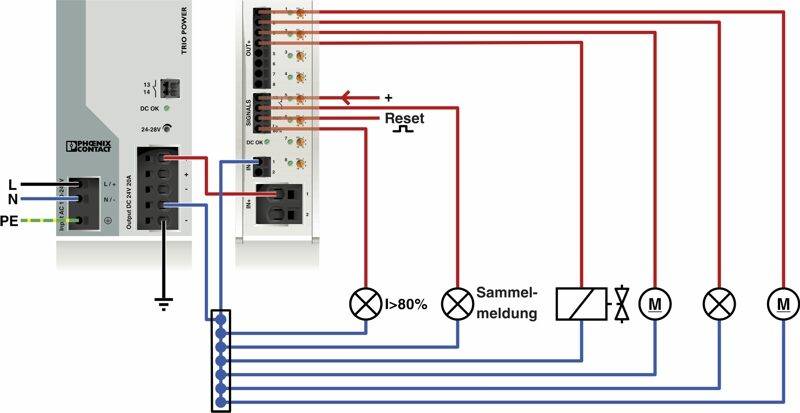

Schéma zapojení ukazuje elektrické propojení systému přetížení s komponenty jako je napájecí zdroj, relé a motor.

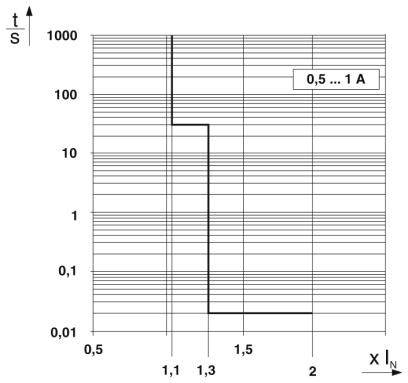

Graf ukazuje logaritmické grafické znázornění, které zobrazuje vztah mezi dobou průchodu 't/S' a multiplikátorem 'X/N' pro rozsah proudu od 0,5 do 1 A.

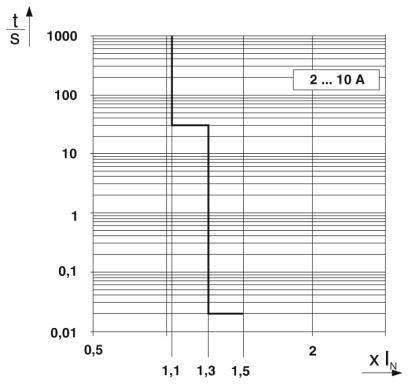

Graf zobrazuje charakteristiku času a proudu pojistky. Osa y představuje čas v sekundách, osa x proudový faktor.

1/5

Ilustrační obrázek

Kategorie produktu

jistič

Provedení

Elektronický ochranný spínač spotřebičů

Připojení

pružinové připojení

Typ kontaktu

1 spínací kontakt

Barva

světle šedá

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 210,74 Kč / kus)

6 210,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hořlavost: podle UL 94 V-0
Aplikace: nosné lišty: 35 mm
Počet pólů: 1
Třída ochrany III
Provedení: lištu modul jednodílná
Typ pojistky: elektronicky
Impulzní rázové napětí: 0,5 kV
Provozní napětí: 18 V DC ... napájení 18 - 30 V DC
Jmenovité napětí: 24 V DC
Jmenovitý proud: max. 80 A DC (při dvojitý vysílání na+ s min. 2 x 6 mm²)
Failsafe prvek: 15 A DC (na výstupní kanál)
Účinnost: 99 %
Klidový proud I0: typ. 50 mA
Ztrátový výkon: 1,2 W (volnoběh)
Doba čekání po vypnutí jednoho kanálu: 10 s (při přetížení / zkrat)
Teplotní derating: 40 A DC (při 70 °C (65 °C při UL 2367)
Ausloseart: E (elektronicky)
Potřebné předřazené jištění: není nutná, Fail-Safe prvek
Napětí: max. 30 V DC (zatížení obvodu)
Vypínání zatížení obvodu: 0,02 s (> 1,3 x V)
Pevný průřez vodiče: 0,2 mm² ... 2,5 mm²
Průřez vodiče AWG: 24 ... 12
Průřez vodiče - flexibilní m. Dutinka m. Plastové pouzdro: 1,5 mm² ... 0,25 mm²
Průřez vodiče - flexibilní m. Dutinka bez plastové pouzdro: 0,25 mm² ... 2,5 mm²
Provozní napětí DC: 0 V DC ... napájení 18 - 30 V DC
Provozní proud DC: 1 mA DC ... 100 mA/DC.

Kategorie produktu: jistič

Provedení: Elektronický ochranný spínač spotřebičů

Připojení: pružinové připojení

Typ kontaktu: 1 spínací kontakt

Barva: světle šedá

Min. teplota: +70 °C

Max. teplota: -25 °C

: IP20

Délka: 121 mm

Šířka: 41 mm

V: 130 mm

Obsah: 1 ks

Typ: CBM E8 24DC/0.5-10A NO-R

Rozm.: (d x š x v) 121 x 41 x 130 mm

Jmenovitý proud: 80 A

Vstupní napětí (offset): 24 V/DC

Pólů: 1

Hmotnost: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R jistič 1 spínací kontakt 1 ks

Popis

Pro ochranu před poklesy napětí díky ochraně proti přetížení a zkratu. Jemné jmenovitý proud odstínů od 0,5 A ... 10 A. Napájení až 80 A.

Tento text byl přeložen strojově.
