PCE Instruments PCE-830-2 síťový analyzátor

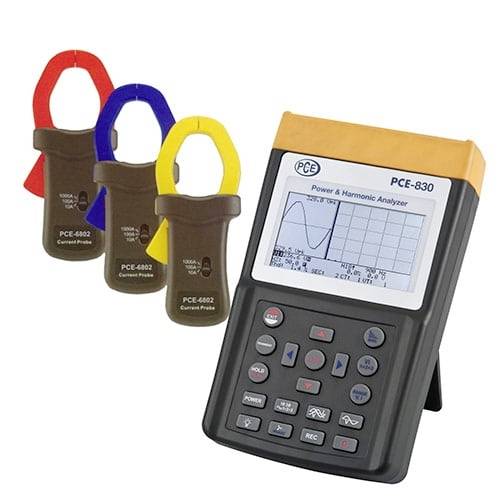

Analyzátor výkonu a harmonických s třemi upínacími sondami v červené, modré a žluté barvě, zobrazený s obrazovkou ukazující graf průběhu signálu.

Datasheety: (PDF)

Doručení: Po 11. 1. 2027

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (58 751,24 Kč / kus)

58 751,24 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Síťový analyzátor

Analýza 3 fází / 4 vodičů, 3 fází / 3 vodičů, 1 fáze / 2 vodičů, 1 fáze / 3 vodičů
Měření skutečné efektivní hodnoty (v 123 a I 123 )
MĚŘENÍ ČINNÉHO VÝKONU (W, KW, MW, GW)
Měření činného a jalového výkonu (KVA, KVAR)
Faktor výkonnosti (PF)

Technické parametry

AC W (50 nebo 60 Hz, PF 0,5 až 1) Rozsah měření Rozlišení Přesnost 5,0 … 999,9 W 0,1 W ±1 % ±0,8 wattů 1,000 … 9,999 kW 0,001 kW ±1 % ±8 W. 10,00 … 99,99 kW 0,01 kW ±1 % ±80 W. 100,0 … 999,9 kW 0,01 kW ±1 % ±0,8 kW 1000 … 9999 kW 1 kW ±1 % ±8 kW AC proud (50 nebo 60 Hz, automatická volba rozsahu, TRMS) Rozsah měření Rozlišení Přesnost 0,04 A ... 1 A 0,001 A ±0,5 % ±0,05 A. 0,4 A ... 10,0 A 0,01 A ±0,5 % ±0,05 A. 4 A ... 100,0 A 0,1 A ± 1,0 % ±0,5 A. AC napětí (50 nebo 60 Hz, TRMS) Rozsah měření Rozlišení Přesnost 20,0 … 500,0 V 0,1 V ±0,5 % ±5 dig (Fáze proti nulovému vodiči) 20,0 … 600,0 V 0,1 V ±0,5 % ±5 dgts (Fáze proti fázi) Harmonické zkreslení AC napětí Rozsah měření Rozlišení Přesnost 1 ... 20 te 0,1 % ±1,0 % 21 … 49te 0,1 % 4 % + M hodnota. ±2,0 % 50 … 99,99 0,1 % 6 % + M hodnota. ±2,0 %Harmonické AC proudu v % Rozsah měření Rozlišení Přesnost 1 ... 20 te 0,1 % ±0,2 % + 3 m. ±1,0 % 11 … 20 te 0,1 % ± 2 % + M. hodnota. ±1,0 % 21 … 50 (a) 0,1 % ±5 % + 3 Digits hodnota. ±1,0 % 21 … 50 te (mA) 0,1 % ±10 % + 3 Digits hodnota. ±1,0 % 51 … 99,99 0,1 % ±35 % + 3 m. ±1,0 % Faktor výkonnosti (PF)Rozsah měření Rozlišení Přesnost 0,00 … 1,00 0,01 ±0,04 Fázový úhel (PHI) Rozsah měření Rozlišení Přesnost -180° ... 180° 0,1° ±1 °Úplné harmonické zkreslení Rozsah měření Rozlišení Přesnost 0,0 … 20,0 % 0,1 % ±1 % 20,0 … 100 % 0,1 % ±3 % + 3 Digits hodnota. ±5 % 100 … 999,9 % 0,1 % ±10 % + 3 Digits hodnota. ±10 % Měření špičkové hodnoty při AC napětí/proudu Rozsah měření Rozlišení Přesnost50 Hz 19 US ±5 % ±30 číslic 60 Hz 16 US ±5 % ±30 číslic Měření vrcholové hodnoty při AC napětí/proudu Rozsah měření Rozlišení Přesnost 1,00 … 99,99 0,01 ±5 % ±30 číslic Frekvenční rozsah v režimu autom Rozsah měření Rozlišení Přesnost 45 … 65 Hz 0,1 Hz 0,1 Hz Datová paměť 512 kB (nevolatilní paměť) až pro 52420 naměřených hodnot při měření 1 fáze / 2 vodiče Rozhraní USB (opticky izolované) Software a datový kabel jsou součástí dodávky. Windows 2000 XP, ME Podsvícený LCD displej s bodovou maticí Napájení 8 x 1,5 v typ AA Rozměry 257 x 155 x 57 mm Hmotnost: 1160g. Podmínky okolního prostředí max. 85 % relativní vlhkosti / -10... +50 °C Ochrana / standardizace IEC 61010, 600 v/CAT III Proudové kleště PCE-6802 (1000A) Připojení vodiče proudu 55 mm Manuální volba rozsahu (10 a, 100 a, 1000 a) Rozměry 244 x 97 x 46 mm Hmotnost: 600g

Kategorie produktu: síťový analyzátor

: bez certifikátu

Ke stažení

List technických údajů

List technických údajů 2452275 PCE Instruments PCE-830-2 síťový analyzátor

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452275 PCE Instruments PCE-830-2 síťový analyzátor

Popis

Analyzátor výkonu PCE-830-2 3 - fázový měřič výkonu / měřič energie a harmonický analyzátor s pamětí / PC rozhraním a softwarem analyzátoru výkonových síťových analyzátorů PCE-830 slouží k jednofázovému až třífázovému měření elektrických veličin v síti střídavého proudu. Kromě „normálních“ měřených veličin, jako je napětí, proud, frekvence, výkon a energie, se měří pomocí analyzátoru výkonových jevů, také se zobrazí hodnoty požadované dle EN50160, jako jsou harmonické, meziharmonické a asymetrie. Poruchy v síti, jako jsou přerušení, vloupání, dočasná nebo přechodová přepětí (od doby trvání 16 uS), lze zjistit s odpovídajícími hodnotami. Přitom poskytuje velmi kontrastní, podsvícený bodový LCD displej až 35 parametrů současně. Současně lze použít až 3 proudových kleští. V režimu dataloggeru lze uložit až 17470 naměřených hodnot (3 fáze / 4 vodiče), v nejjednodušším případě až 52400 naměřených hodnot (1 fáze / 2 vodiče) a 85 distribuovaných dat. Díky tomu je tento analyzátor výkonu a sítě PCE-830 optimálně použitelný pro dlouhodobou analýzu. Naměřené hodnoty sebrané v přístroji můžete libovolně přenést do počítače a vyhodnotit je pomocí příslušného analytického softwaru. Součástí dodávky je vše was co potřebujete pro měření a vyhodnocení (včetně softwaru a datového kabelu). Přístroj je dodáván s tovární kalibrací, ale lze jej také volitelně zkalibrovat v laboratoři a certifikováno podle ISO (při první objednávce nebo také při rekalibraci, např. ročně).

Tento text byl přeložen strojově.
