Name: Motrona 6967.5150 digitální ukazatel
Brand: Motrona
SKU: 3805208
Availability: BackOrder

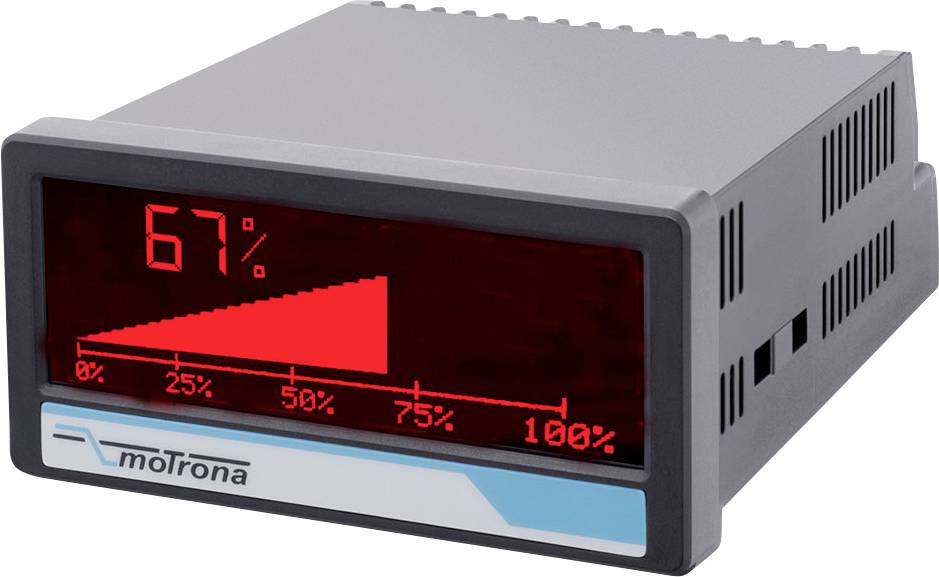

Digitální panelový displej zobrazující 67% s červeným rostoucím sloupcovým grafem od 0% do 100% a logem "motrona".

Datasheety: (PDF)

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (12 833,88 Kč / kus)

12 833,88 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Displej EtherCAT

Technické parametry

Řídicí vstupy - počet: 5
Řídicí vstupy - reakční doba: 1 ms
Řídicí vstupy - zatížení: Max. 2 mA při 24 v/DC
Řídicí výstupy - počet: 4
Řídicí výstupy - reakční doba: Cca 50 ms
Pouzdro - materiál: ABS, UL 94 v-0
Kryt - montáž: Do rozvaděče
Přípojky - typ připojení: Šroubové svorky, 1,5 mm² / AWG 16
Řídicí výstupy - výstupní proud: Max. 200 mA
Okolní teplota - provoz: -20°C … +60°C bez orosení
Napájení DC - ochranný obvod: Ochrana proti přepólování
Napájení DC - odběr proudu: Cca 100 mA (bez zatížení)
Pojistka - externí: T 0,5 A.
Napájení AC - (možnost AC) příkon: Cca 3 VA (bez zatížení)
Napájení AC - externí zajištění: T 0,1 a
Pomocný napěťový výstup - u DC napájení: 24 v DC (cca 1 v menší než vstupní napětí), max. 250 mA nebo 5 v DC (± 15 %), max. 250 mA
Pomocný napěťový výstup - při AC napájení: 24 v DC (± 15 %) (max. 150 mA až 45 °C / 80 mA od 45 °C) nebo 5 v DC (± 15 %), max. 250 mA
Pomocný napěťový výstup - rozhraní EtherCAT®: 2 ethernetové porty RJ45 s galvanickým oddělením
Pomocný napěťový výstup (1 ECAT IN / 1 ECAT OUT) - rychlost přenosu dat: 100 Mbit/s Full duplex
Pomocný napěťový výstup (1 ECAT IN / 1 ECAT OUT) – komunikace: EtherCAT® Sub Device s CoE (CANopen over EtherCAT®) 1 senzor pro zpracování dat (TxPDO) a 1 objekt datových procesů pro příjem (RxPDO) s pevným mapování
Řídicí vstupy - formát: HTL, PNP (Low 0 … 3 v, High 9 … 30 v)
Analogový výstup - konfigurace: Proudový nebo napěťový výstup
Analogový výstup - (možnost AO/AR) napěťový výstup: -10…+10 v (max. 2 mA)
Analogový výstup - proudový výstup: 0/4 … 20 mA (zátěž max. 270 Ω)
Analogový výstup - rozlišení: 16 bitů
Analogový výstup - reakční doba: Cca 50 ms
Řídicí výstupy - (možnost AO/AR/co/CR) formát / úroveň: 5 … 30 v (podle napětí na COM+), PNP
Výstupy relé - počet: 2
Výstupy relé - (možnost RL) konfigurace: Přepínací kontakt (bez potenciálu)
Výstupy relé - spínací AC výkon: Max. 250 VAC / 3 a / 750 VA
Výstupy relé - spínací DC výkon: Max. 150 VDC / 2 a / 50 W.
Výstupy relé - reakční doba: Cca 50 ms
Výstupy relé - sériové rozhraní: Formát (možnost A0/co): Formát RS232 (možnost AO/AR/co/CR) (možnost AR/CR) RS485
Výstupy relé - přenosová rychlost: 9600, 19200 nebo 38400 baud
Výstupy relé - protokol: Lecom nebo Modbus RTU
Displej - typ: Grafický LCD s podsvícením
Zobrazení: 8 dekády + znaménko (-999999 … 99999999) 13 mm
Displej - výška číslic (Single + Dual): 26 mm výška číslic (velké zobrazení) červená / zelená / žlutá (s možností přepínání)
Displej - barva: Dotykový displej (odporový)
Pouzdro - výřez (Š x v) 91 x 43 mm
Okolní teplota ve výšce: Max. 2000 m.NN

Kategorie produktu: digitální ukazatel

Typ: 6967.5150

Technologie displeje: LCD

: IP65 (čelní strana) / IP20 (zadní strana)

Displej (counts): -99999999

Rozm.: (d x š x v) 116 x 96 x 48 mm

Hmotnost: 200 g

Provozní napětí max.: 230 V/AC
30 V/DC

Min. provozní napětí: 115 V/AC
18 V/DC

Osvětlení displeje: červené
zelené
Žlutá

Šířka: 96 mm

V: 48 mm

Délka: 116 mm

Rozhraní: RJ45
RJ45

Výška číslic: 26 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3805208 Motrona 6967.5150 digitální ukazatel

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3805208 Motrona 6967.5150 digitální ukazatel

Popis

Zaznamenává, zpracovává, analyzuje, vizualizuje a přenáší procesní data. Díky univerzálnímu rozhraní lze přístroj během provozu konfigurovat a škálovat a současně poskytovat stavové informace. Díky odporovým dotykovým displejem, vícebarevným grafickým displeji (červená, zelená, žlutá) a integrovanému ukazateli sloupcového grafu je tento displej ideální ideal pro zobrazení na místě.

Tento text byl přeložen strojově.

Provedení

Rozhraní EtherCAT
5 řídicích vstupů pro dálkové spuštění
Napájení 18... 30 VDC
Standardní vestavné pouzdro s ochranou IP65, 96 x 48 mm
Jasný a kontrastní grafický displej s variantami barev závislými na akci
Emulace 7-segmentového displeje se symboly, jednotkami a sloupcovým grafem
Intuitivní a jednoduché nastavení parametrů díky jednoduchému textu a dotykovému displeji
