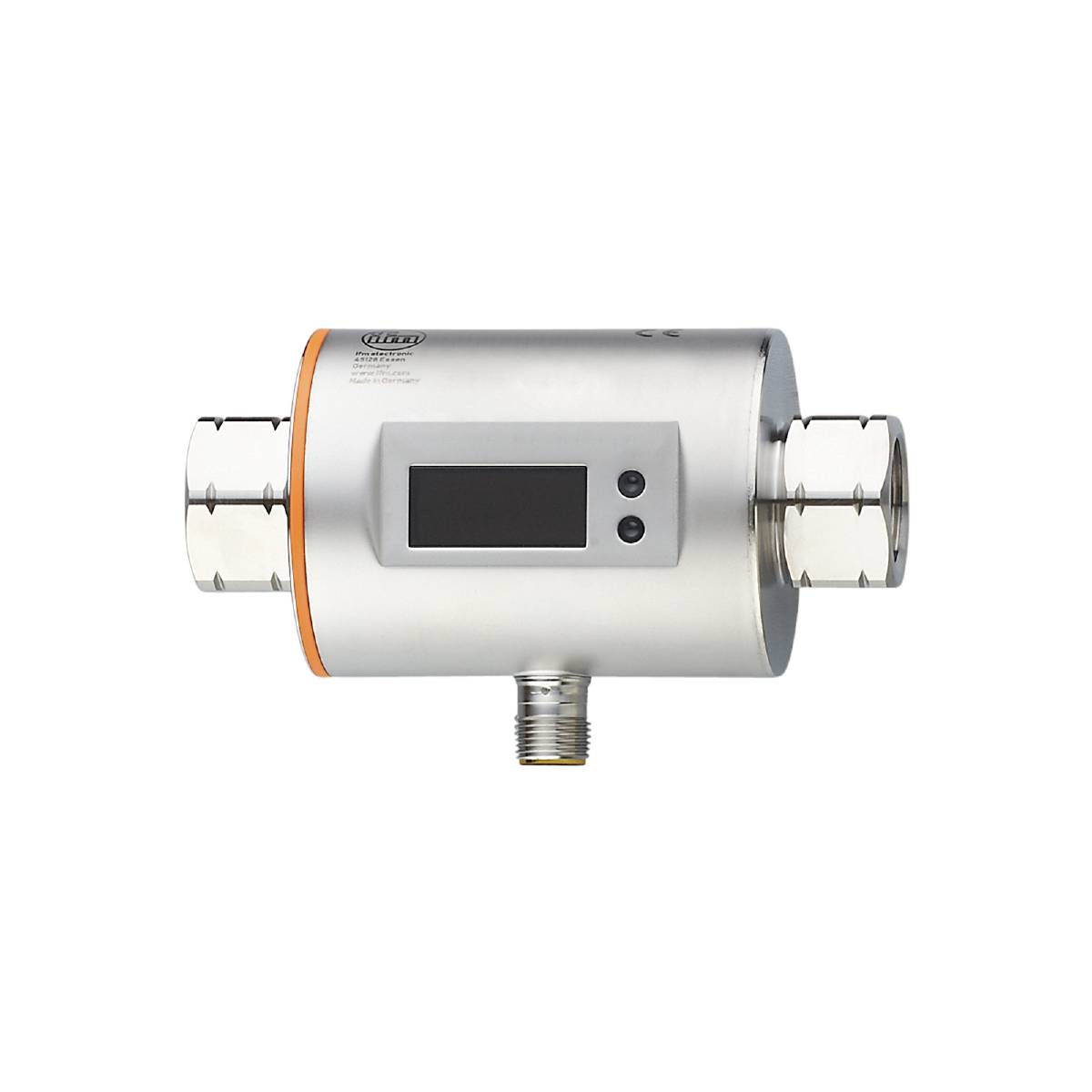

Ilustrační obrázek
ifm Electronic SM6400, SM6400 Magnetické indukční čidlo průtoku, 18 - 30 V/DC, 1 ks
Kategorie produktu
Magnetické indukční čidlo průtoku
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
Typ
SM6400
Provozní napětí
18 - 30 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (21 369,00 Kč / kus)
21 369,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Magneticky induktivní snímač průtoku iFM SM6400
- Přesné měření průtoku, spotřeby a teploty média
- Vysoká přesnost, reprodukovatelnost a dynamika měření
- Se spínacím, analogovým a impulzním výstupem
- Dobře čitelný 4-místný LED displej
- Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link
Technické parametry
- Analogový výstup napětí [v]: 0... 10; (škálovatelný)
- Analogový výstup proud [mA]: 4...20; (škálovatelný)
- Analogový bod - monitorování teploty [°C]: 0...80
- Analogový bod AEP [l/min]: 5... 25
- Analogový bod AEP [m³/h]: 0,3...1,5
- Analogový startovací bod - monitorování teploty [°C]: -20... 60
- Analogový startovací bod ASP [l/min]: 0...20
- Analogový startovací bod ASP [m³/h]: 0...1,2
- Dynamika odezvy T05 / T09 - monitorování teploty [s]: T09 = 20 (Q > 1 l/min)
- Reakční doba - monitorování proudu [s]: 0,15; (DAP = 0, T19)
- Počet analogových výstupů: 1
- Počet digitálních výstupů: 2
- Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
- Ukazatel: Zobrazovací jednotka: 6 x LED, zelená (l/min, m³/h, l, m³, 10³ 4, °C); spínací stav: 2x LED, žlutá; naměřené hodnoty: alfanumerický displej, 4místný; programování: alfanumerický displej, 4 číslice
- Rozsah zobrazení [l/min]: -30... 30
- Rozsah indikace [m³/h]: -1,8...1,8
- Pevnost v tlaku [MPa]: 1.6
- Délka pulsu - kontrola průtoku [s]: 0,01... 2
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -10... 60
- Aplikace: Funkce totalizátoru; pro průmyslové použití
- Rozlišení [l/min]: 0.02
- Rozlišení [m³/h]: 0.002
- Rozlišení - monitorování teploty [°C]: 0.2
- Provedení ochrana proti zkratu: Spínaný
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál; analogový signál; impulsový signál; IO-Link; (konfigurovatelný)
- Potřebná základní třída: A
- Doba pohotovosti [s]: 5
- Zvláštní vlastnost: Pozlacené kontakty
- Provozní napětí [v]: 18...30 DC; (dle SEL/PEL)
- Útlum procesní hodnota DAP - monitorování elektrické energie [s]: 0...5
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
- Pevnost v tlaku [bar]: 16
- Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
- Vstupy: Počítací sada
- Nastavitelná doba zpoždění DS, dr - monitorování napájení [s]: 0...50
- Elektrické provedení: PNP/NPN
- Přesnost - monitorování teploty [k] ± 2,5 (Q > 1 l/min)
- Přesnost (v rozsahu měření) - monitorování proudu: ± (0,8 % MW + 0,5 % EW)
- Celkový počet výstupů: 2
- Hmotnost [g]: 580.500
- Impulzní výstup: Počítadlo průtokového množství
- Odolnost vůči impulsu - monitorování průtoku: 0,00001...30 000 m³
- V krocích - monitorování teploty [°C]: 0.2
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -25... 80
- Max. Ručitel [Ω]: 500
- max. Pokles napětí spínací výstup DC [v]: 2
- Média: Vodivé kapalné látky; voda; vodní média
- Teplota média [°C]: -10... 70
- Rozsah měření [l/min]: 0,1... 25
- Rozsah měření [m³/h]: 0,005...1,5
- Rozsah měření - monitorování teploty [°C]: -20... 80
- Min. Odpor při zatížení [Ω]: 2000
- Min. Doba cyklu procesu [ms]: 5
- MTTF: 145
- Možnosti programování: Monitorování proudění; čítač množství; čítač s předvolbou; monitorování teploty; hystereze/okno; spínací/rozpínací kontakt; spínací logika; proudový/napěťový/impulzní výstup; kontrolní čas; displej lze vypnout; zobrazovací jednotka
- Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
- Procesní připojení: Závitové připojení RC 1/2 vnitřní závit DN15
- Analogové procesní údaje: 3
- Údaje o procesu binárně: 2
- Zpětný spínací bod RP [l/min]: 0,1...24,9
- Bod zpětného spínače RP [m³/h]: 0,005...1,495
- Zpětný spínací bod RP - monitorování teploty [°C]: -19,6...79,6
- Spínací bod SP [l/min]: 0,25... 25
- Spínací bod SP [m³/h]: 0,015...1,5
- Spínací bod SP - monitorování teploty [°C]: -19,2... 80
- Šířka kroku [l/min]: 0,02
- Šířka kroku [m³/h]: 0,002
- Stupeň krytí: IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu [mA]: 95; (24 v)
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Materiály přicházející do styku se: 1.4404 (nerezová ocel / 316L); PEEK; FKM
- Přesnost opakování - monitorování množství elektřiny: ± 0,2 % EW
- Kategorie produktu
Magnetické indukční čidlo průtoku
- Typ
SM6400
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Připojení
M12
- Reakční doba
0.15 s
- Výstupy
PNP
NPN
- Materiál
PEEK
- Vlastnosti materiálu
nerezové
- Těsnicí materiál
FKM
- Materiál pouzdra
nerezová ocel
- Min. teplota média
-10 °C
- Max. teplota média
70 °C
- Provozní tlak (max.)
16 bar
- Měřicí přesnost ±
2.5°
- Hmotnost
580.500 g
- Min. okolní teplota
-10 °C
- Max. okolní teplota
60 °C
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321664 ifm Electronic SM6400, SM6400 Magnetické indukční čidlo průtoku, 18 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321664 ifm Electronic SM6400, SM6400 Magnetické indukční čidlo průtoku, 18 - 30 V/DC, 1 ks
Popis
Magneticky induktivní snímač průtoku iFM SM6400
