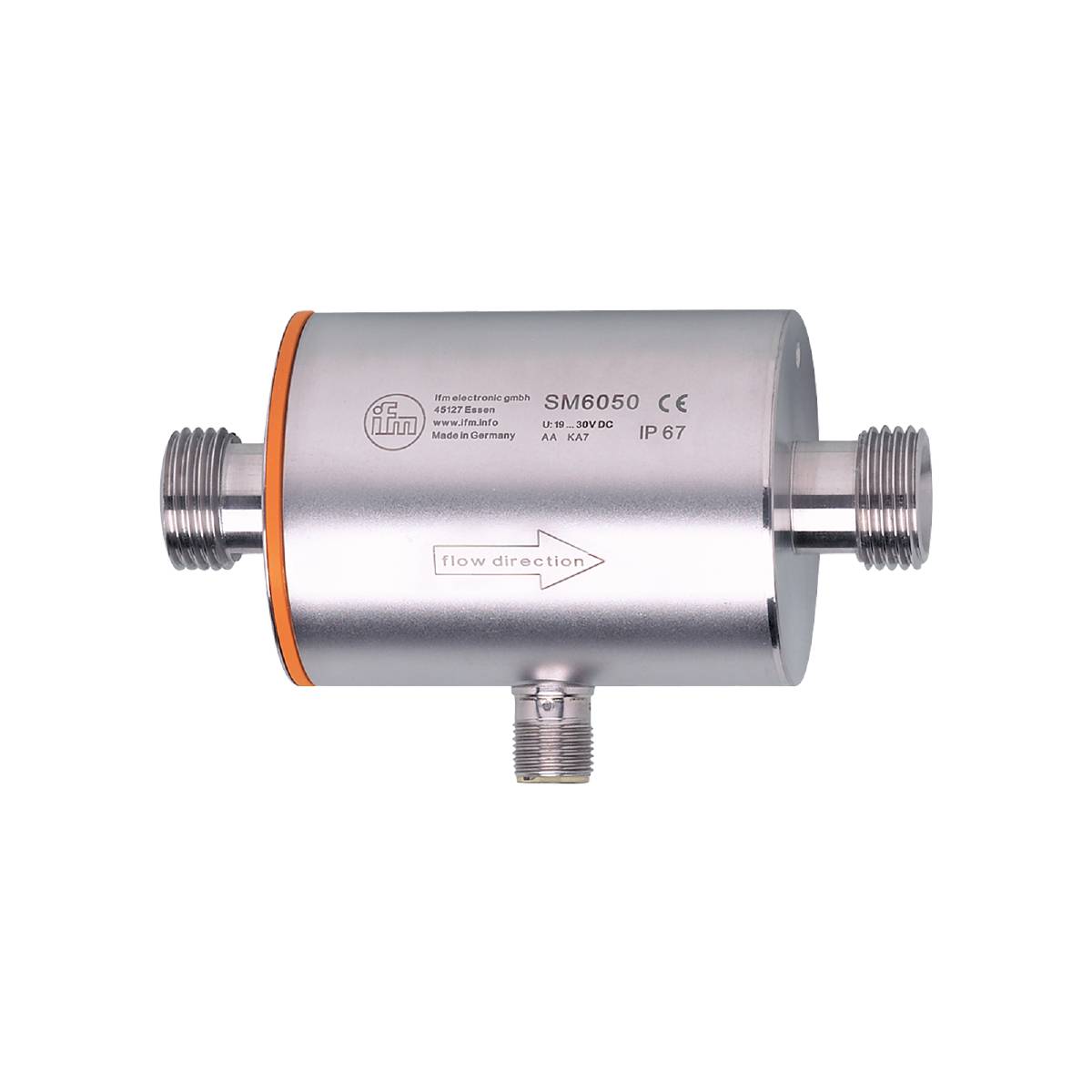

Ilustrační obrázek
ifm Electronic SM6050, SM6050 Magnetické indukční čidlo průtoku, 0.1 - 25 l/min, 18 - 30 V/DC, 1 ks
Kategorie produktu
Magnetické indukční čidlo průtoku
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
měřicí rozsah
25 l/min
Typ
SM6050
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (16 595,00 Kč / kus)
16 595,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Magneticky induktivní snímač průtoku iFM SM6050
- Přesné měření průtoku a teploty média
- Vysoká přesnost, reprodukovatelnost a dynamika měření
- S analogovým výstupem a rozhraním IO-Link
- Komfortní komunikace a programování přes IO-Link
Technické parametry
- Analogový výstup proud [mA]: 4...20
- Dynamika odezvy T05 / T09 - monitorování teploty [s]: T09 = 20 (Q > 1 l/min)
- Reakční doba - monitorování proudu [s]: 0,15; (DAP = 0, T19)
- Počet analogových výstupů: 1
- Počet vstupů a výstupů: Počet analogových výstupů: 1
- Pevnost v tlaku [MPa]: 1.6
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -10... 60
- Aplikace: Pro průmyslové použití
- Výstupní signál: Analogový signál; IO-Link; (konfigurovatelný)
- Potřebná základní třída: A
- Doba pohotovosti [s]: 5
- Zvláštní vlastnost: Pozlacené kontakty
- Provozní napětí [v]: 18...30 DC; (dle SEL/PEL)
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 250
- Pevnost v tlaku [bar]: 16
- Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
- Přesnost (v rozsahu měření) - monitorování proudu: ± (0,8 % MW + 0,5 % EW)
- Celkový počet výstupů: 1
- Hmotnost [g]: 480.600
- Komunikační rozhraní: IO-Link
- Skladovací teplota [°C]: -25... 80
- MAWP pro aplikace dle CRN [bar]: 17.7
- Max. Ručitel [Ω]: 500
- Média: Vodivé kapalné látky; voda; vodní média
- Teplota média [°C]: -10... 70
- Rozsah měření [l/min]: 0,1... 25
- Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
- Min. Doba cyklu procesu [ms]: 3
- Montáž: Připojení k potrubí pomocí adaptéru
- MTTF: 167
- Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
- Procesní připojení: Závitové připojení G 1/2 DN15 s plochým těsněním
- Analogové procesní údaje: 2
- Stupeň krytí: IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu [mA]: 95; (24 v)
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Materiály přicházející do styku se Medium: 1.4404 (nerezová ocel / 316L); PEEK; FKM
- Přesnost opakování - monitorování množství elektřiny: ± 0,2 % EW
- Kategorie produktu
Magnetické indukční čidlo průtoku
- Typ
SM6050
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Vlastnosti
EDM
- Připojení
M12
- Reakční doba
0.15 s
- Výstupy
analogový proud
- Materiál
nerezová ocel
- Těsnicí materiál
FKM
- Min. teplota média
-10 °C
- Max. teplota média
70 °C
- Provozní tlak (max.)
16 bar
- Min. měřicí rozsah
0.1 l/min
- měřicí rozsah
25 l/min
- Měřicí rozsah
0.1 - 25 l/min
- Typ kontaktu
Analogové
- Hmotnost
480.600 g
- Min. okolní teplota
-10 °C
- Max. okolní teplota
60 °C
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321418 ifm Electronic SM6050, SM6050 Magnetické indukční čidlo průtoku, 0.1 - 25 l/min, 18 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321418 ifm Electronic SM6050, SM6050 Magnetické indukční čidlo průtoku, 0.1 - 25 l/min, 18 - 30 V/DC, 1 ks
Popis
Magneticky induktivní snímač průtoku iFM SM6050
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
