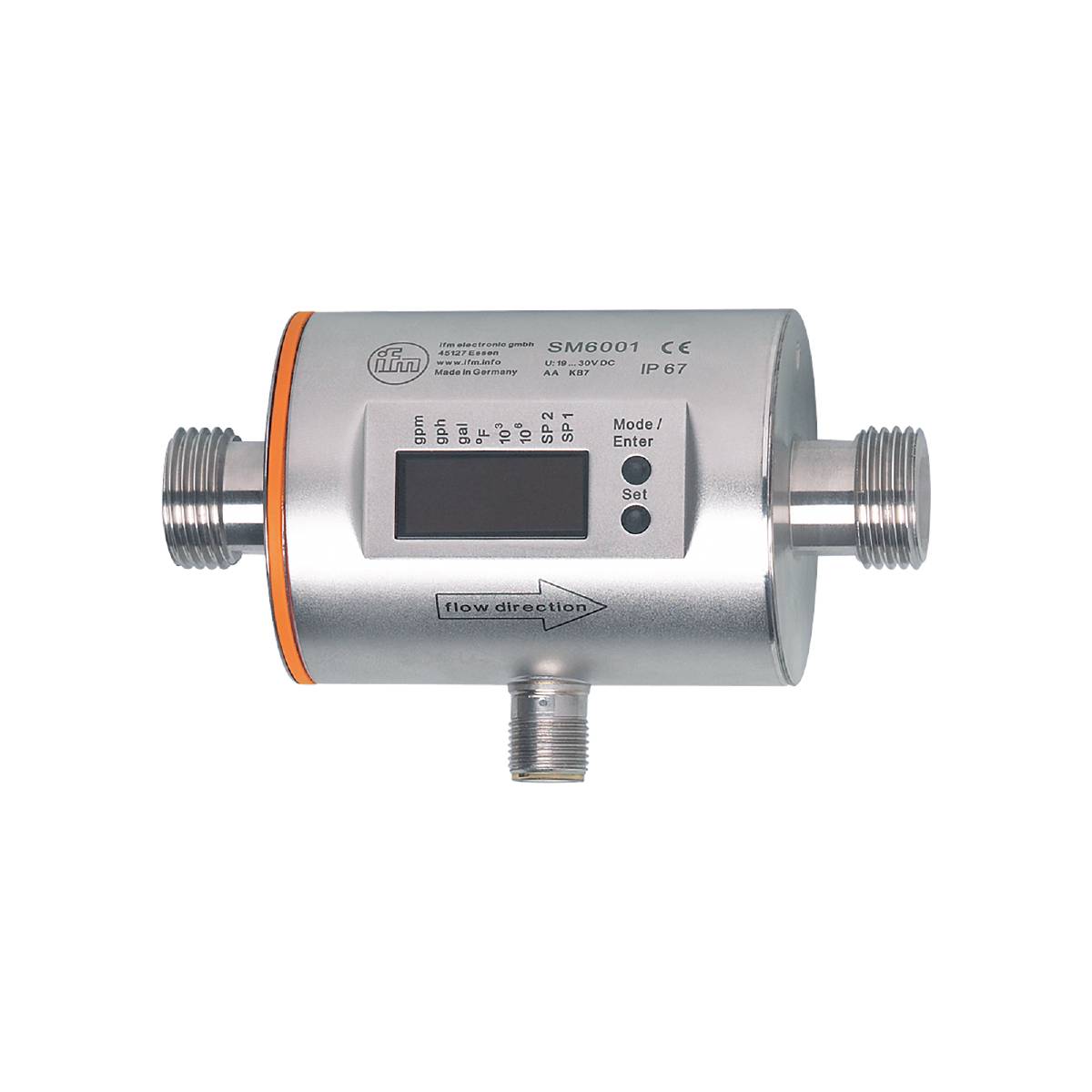

Ilustrační obrázek
ifm Electronic SM6001, SM6001 Magnetické indukční čidlo průtoku, 18 - 30 V/DC, 1 ks
Kategorie produktu
Magnetické indukční čidlo průtoku
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
Typ
SM6001
Provozní napětí
18 - 30 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (21 899,00 Kč / kus)
21 899,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Magneticky induktivní snímač průtoku iFm SM6001
- Přesné měření průtoku, spotřeby a teploty média
- Vysoká přesnost, reprodukovatelnost a dynamika měření
- Se spínacím, analogovým a impulzním výstupem
- Dobře čitelný 4-místný LED displej
- Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link
Technické parametry
- Analogový výstup napětí [v]: 0... 10; (škálovatelný)
- Analogový výstup proud [mA]: 4...20; (škálovatelný)
- Analogový bod - monitorování teploty [°F]: 31,5... 176
- Analogový bod AEP [ph]: 78...396
- Analogový bod AEP [gpm]: 1,3... 6,6
- Analogový startovací bod - monitorování teploty [°F]: -4... 140,5
- Analogový startovací bod ASP [gph]: 0...318
- Analogový startovací bod ASP [gpm]: 0...5,3
- Dynamika odezvy T05 / T09 - monitorování teploty [s]: T09 = 20 (Q > 0,26 gpm)
- Reakční doba - monitorování proudu [s]: 0,15; (DAP = 0, T19)
- Počet analogových výstupů: 1
- Počet digitálních výstupů: 2
- Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
- Displej: 6 x LED, zelená (gpm, gph, gal, °F, 10³, 1000 x 10³); spínací stav: 2x LED, žlutá; naměřené hodnoty: alfanumerický displej 4, 4místný; programování: alfanumerický displej, 4 číslice
- Rozsah zobrazení [gph]: -475,5... 475,5
- Rozsah zobrazení [gpm]: -7,925... 7,925
- Rozsah tlakové pevnosti [psi]: 232
- Délka pulsu - kontrola průtoku [s]: 0,01... 2
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Aplikace: Funkce totalizátoru; pro průmyslové použití
- Rozlišení [gph]: 0.5
- Rozlišení [gpm]: 0.010
- Rozlišení - monitorování teploty [°F]: 0.1
- Provedení ochrana proti zkratu: Spínaný
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál; analogový signál; impulsový signál; IO-Link; (konfigurovatelný)
- Potřebná základní třída: A
- Doba pohotovosti [s]: 5
- Zvláštní vlastnost: Pozlacené kontakty
- Provozní napětí [v]: 18...30 DC; (dle SEL/PEL)
- Útlum procesní hodnota DAP - monitorování elektrické energie [s]: 0...5
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
- Pevnost v tlaku [bar]: 16
- Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
- Vstupy: Počítací sada
- Nastavitelná doba zpoždění DS, dr - monitorování napájení [s]: 0...50
- Elektrické provedení: PNP/NPN
- Přesnost - monitorování teploty [k]: ± 2,5 (Q > 0,26 gpm)
- Přesnost (v rozsahu měření) - monitorování proudu: ± (0,8 % MW + 0,5 % EW)
- Celkový počet výstupů: 2
- Hmotnost [g]: 546.000
- Impulzní výstup: Počítadlo průtokového množství
- Impulzní hodnota - kontrola průtoku: 0,01... 30 000 000 gal
- V krocích - monitorování teploty [°F]: 0.5
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°F]: -13... 176
- MAWP pro aplikace dle CRN [bar]: 17.7
- Max. Ručitel [Ω]: 500
- max. Pokles napětí spínací výstup DC [v]: 2
- Média: Vodivé kapalné látky; voda; vodní média
- Teplota média [°F]: 14... 158
- Rozsah měření [gph]: 1,5...396
- Rozsah měření [gpm]: 0,03...6,6
- Rozsah měření - monitorování teploty [°F]: -4... 176
- Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
- Min. Odpor při zatížení [Ω]: 2000
- Min. Doba cyklu procesu [ms]: 5
- Montáž: Připojení k potrubí pomocí adaptéru
- MTTF: 160
- Možnosti programování: Monitorování proudění; čítač množství; čítač s předvolbou; monitorování teploty; hystereze/okno; spínací/rozpínací kontakt; spínací logika; proudový/napěťový/impulzní výstup; kontrolní čas; displej lze vypnout; zobrazovací jednotka
- Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
- Procesní připojení: Závitové připojení G 1/2 DN15 s plochým těsněním
- Analogové procesní údaje: 3
- Údaje o procesu binárně: 2
- Zpětný spínací bod RP [gph]: 1,5...394
- Zpětný spínací bod RP [gpm]: 0,03...6,57
- Zpětný spínací bod RP - monitorování teploty [°F]: -3,5...175
- Spínací bod SP [ph]: 3,5...396,5
- Spínací bod SP [gpm]: 0,06...6,6
- Spínací bod SP - monitorování teploty [°F]: -2,5... 176
- Šířka kroku [gph]: 0,5
- Šířka kroku [gpm]: 0,01
- Stupeň krytí: IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu [mA]: 95; (24 v)
- Přetížení: Ano
- Okolní teplota [°F]: 14... 140
- Ochrana proti přepólování: Ano
- Materiály přicházející do styku se: 1.4404 (nerezová ocel / 316L); PEEK; FKM
- Přesnost opakování - monitorování množství elektřiny: ± 0,2 % EW
- Kategorie produktu
Magnetické indukční čidlo průtoku
- Typ
SM6001
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Připojení
M12
- Reakční doba
0.15 s
- Výstupy
PNP
NPN
- Materiál
nerezová ocel
- Těsnicí materiál
FKM
- Provozní tlak (max.)
16 bar
- Hmotnost
546.000 g
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321662 ifm Electronic SM6001, SM6001 Magnetické indukční čidlo průtoku, 18 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321662 ifm Electronic SM6001, SM6001 Magnetické indukční čidlo průtoku, 18 - 30 V/DC, 1 ks
Popis
Magneticky induktivní snímač průtoku iFm SM6001
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
