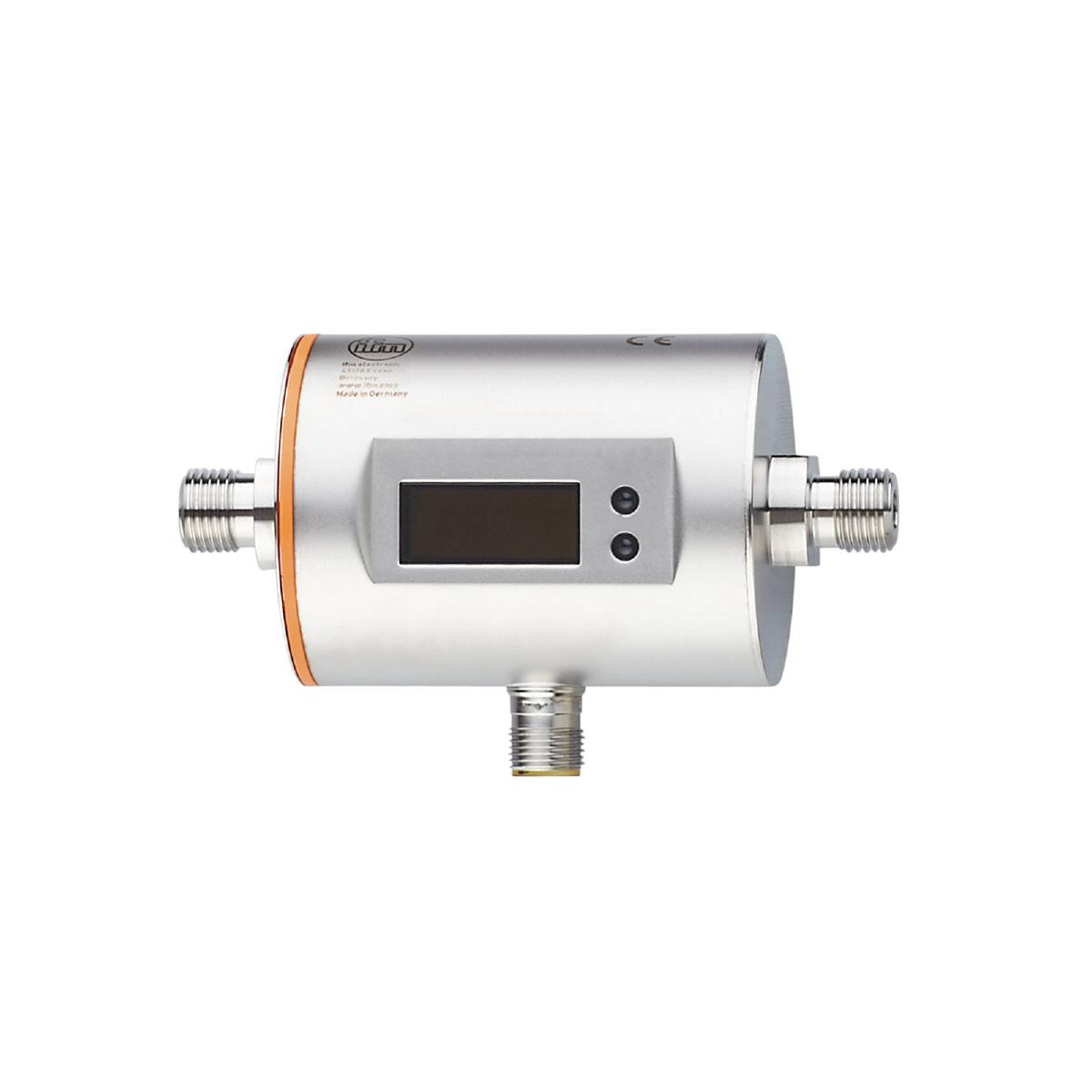

Ilustrační obrázek
ifm Electronic SM4000, SM4000 Magnetické indukční čidlo průtoku, 0.005 - 3 l/min, 18 - 30 V/DC, 1 ks
Kategorie produktu
Magnetické indukční čidlo průtoku
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
měřicí rozsah
3 l/min
Typ
SM4000
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (22 545,00 Kč / kus)
22 545,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Magneticky induktivní snímač průtoku iFM SM4000
- Přesné měření průtoku, spotřeby a teploty média
- Vysoká přesnost, reprodukovatelnost a dynamika měření
- Se spínacím, analogovým a impulzním výstupem
- Dobře čitelný 4-místný LED displej
- Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link
Technické parametry
- Analogový výstup napětí [v]: 0... 10; (škálovatelný)
- Analogový výstup proud [mA]: 4...20; (škálovatelný)
- Analogový bod - monitorování teploty [°C]: 0...80
- Analogový bod AEP [ml/min]: 600... 3000
- Analogový startovací bod - monitorování teploty [°C]: -20... 60
- Analogový startovací bod ASP [ml/min]: 0...2400
- Dynamika odezvy T05 / T09 - monitorování teploty [s]: T09 = 40 (Q > 1 l/min)
- Reakční doba - monitorování proudu [s]: 0,15; (DAP = 0, T19)
- Počet analogových výstupů: 1
- Počet digitálních výstupů: 2
- Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
- Displej: Zobrazovací jednotka: 6 x LED, zelená (ml/min, l/h, l, m³, °C, 10³); spínací stav: 2x LED, žlutá; naměřené hodnoty: alfanumerický displej 4, 4místný; programování: alfanumerický displej, 4 číslice
- Rozsah zobrazení [ml/min]: -1999... 3600
- Pevnost v tlaku [MPa]: 1
- Délka pulsu - kontrola průtoku [s]: 0,008... 2
- Revize IO-Link: 1.1
- SDCI norma: IEC 61131-9
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: -10... 60
- Aplikace: Funkce totalizátoru; pro průmyslové použití
- Rozlišení [ml/min]: 1
- Rozlišení - monitorování teploty [°C]: 0.2
- Provedení ochrana proti zkratu: Spínaný
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál; analogový signál; impulsový signál; IO-Link; (konfigurovatelný)
- Potřebná základní třída: A
- Doba pohotovosti [s]: 5
- Zvláštní vlastnost: Pozlacené kontakty
- Provozní napětí [v]: 18...30 DC; (dle SEL/PEL)
- Útlum procesní hodnota DAP - monitorování elektrické energie [s]: 0...5
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 200
- Pevnost v tlaku [bar]: 10
- Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
- Vstupy: Počítací sada
- Nastavitelná doba zpoždění DS, dr - monitorování napájení [s]: 0...50
- Elektrické provedení: PNP/NPN
- Přesnost - monitorování teploty [k] ± 2,5 (Q > 0,5 l/min)
- Přesnost (v rozsahu měření) - monitorování proudu: ± (2 % MW + 0,5 % EW)
- Celkový počet výstupů: 2
- Hmotnost [g]: 536.500
- Impulzní výstup: Počítadlo průtokového množství
- Impulzní odolnost - kontrola průtoku: 1...3000 ml
- V krocích - monitorování teploty [°C]: 0.2
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -25... 80
- MAWP pro aplikace dle CRN [bar]: 7.3
- Max. Ručitel [Ω]: 500
- max. Pokles napětí spínací výstup DC [v]: 2
- Média: Vodivé kapalné látky; voda; vodní média
- Teplota média [°C]: 0... 60
- Rozsah měření [l/min]: 0,005... 3
- Rozsah měření [ml/min]: 5... 3000
- Rozsah měření - monitorování teploty [°C]: -20... 80
- Min. Odpor při zatížení [Ω]: 2000
- Min. Doba cyklu procesu [ms]: 4
- Montáž: Připojení k potrubí pomocí adaptéru
- MTTF: 144
- Možnosti programování: Monitorování proudění; čítač množství; čítač s předvolbou; monitorování teploty; hystereze/okno; spínací/rozpínací kontakt; spínací logika; proudový/napěťový/impulzní výstup; kontrolní čas; displej lze vypnout; zobrazovací jednotka
- Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
- Procesní připojení: Závitové připojení G 1/4 DN6 s plochým těsněním
- Analogové procesní údaje: 3
- Údaje o procesu binárně: 2
- Zpětný spínací bod RP [ml/min]: 5...2984
- Zpětný spínací bod RP - monitorování teploty [°C]: -19,6...79,6
- Spínací bod SP [ml/min]: 20... 3000
- Spínací bod SP - monitorování teploty [°C]: -19,2... 80
- Potlačení plnosti LFC [ml/min]: < 60
- Stupeň krytí: IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu [mA]: < 80
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Materiály přicházející do styku se Medium: 1.4404 (nerezová ocel / 316L); PEEK; FKM
- Přesnost opakování - monitorování množství elektřiny: ± 0,2 % EW
- Kategorie produktu
Magnetické indukční čidlo průtoku
- Typ
SM4000
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Připojení
M12
- Reakční doba
0.15 s
- Výstupy
PNP
NPN
- Materiál pouzdra
Ušlechtilá ocel V4A
- Min. teplota média
0 °C
- Max. teplota média
60 °C
- Provozní tlak (max.)
10 bar
- Min. měřicí rozsah
0.005 l/min
- měřicí rozsah
3 l/min
- Měřicí rozsah
0.005 - 3 l/min
IP67
- Hmotnost
0.5350 kg
- Min. okolní teplota
-10 °C
- Max. okolní teplota
60 °C
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3321689 ifm Electronic SM4000, SM4000 Magnetické indukční čidlo průtoku, 0.005 - 3 l/min, 18 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321689 ifm Electronic SM4000, SM4000 Magnetické indukční čidlo průtoku, 0.005 - 3 l/min, 18 - 30 V/DC, 1 ks
Popis
Magneticky induktivní snímač průtoku iFM SM4000
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
