Name: ifm Electronic senzor tlaku 1 ks PN2098 -1.25 kPa do 25 kPa M12 1 rozpínací kontakt, 1 spínací kontakt, Analogové
Brand: ifm Electronic
SKU: 3321423
Availability: BackOrder

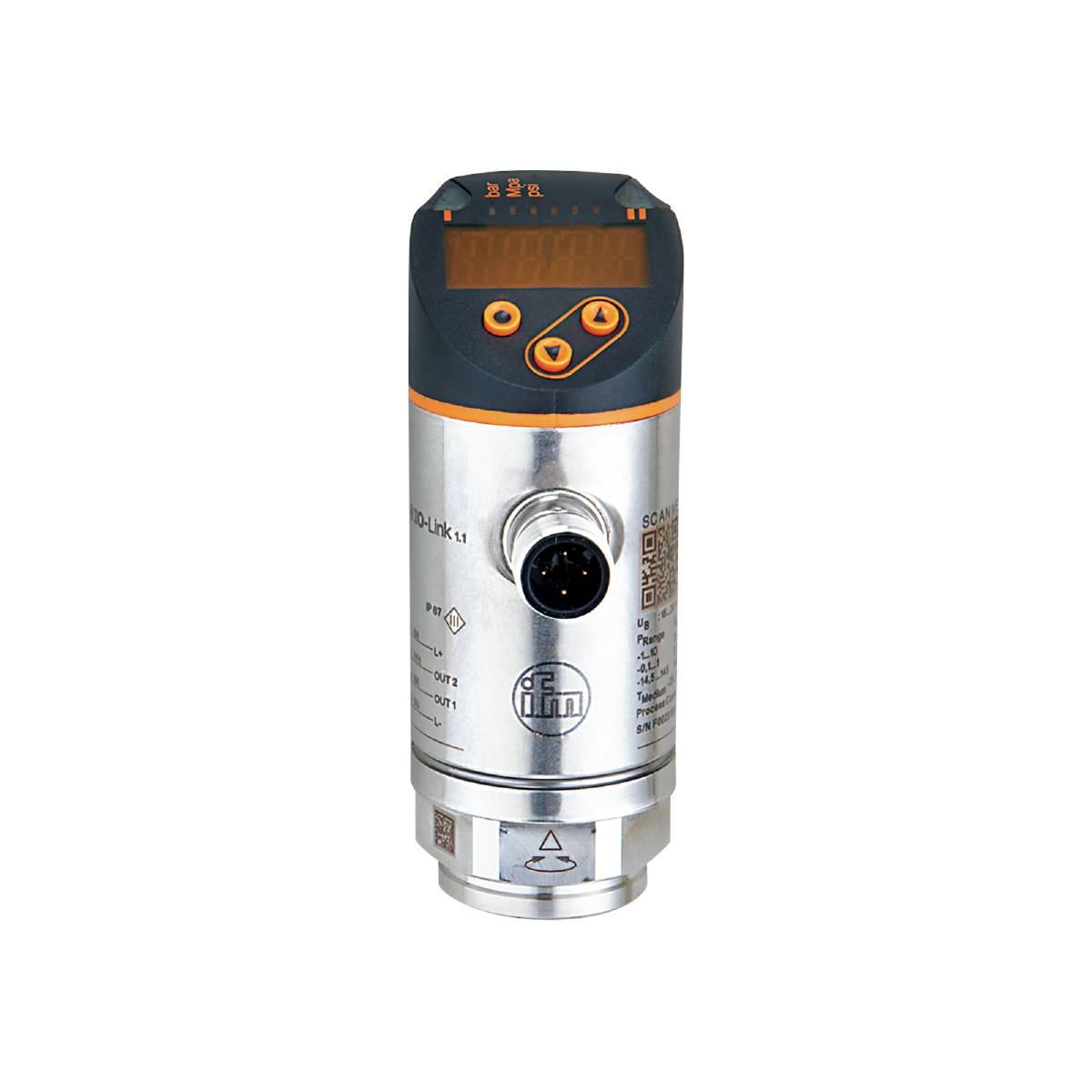

Ilustrační obrázek

Kategorie produktu

senzor tlaku

Připojení

M12

Provedení

přetlak

Max. měřicí rozsah tlaku

25 kPa

Provozní napětí max.

30 V/DC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (16 508,26 Kč / kus)

16 508,26 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Ifm PN2098 elektronický tlakový senzor

Dva spínací výstupy, jeden jako IO-Link a jeden jako analogový výstup
Červeno-zelený indikátor pro jedinečné označení oblastí s označením
Optimální nastavení díky otočnosti procesních konektorů
Dlouhodobá stabilita díky vysoké odolnosti proti přetížení
Odolné provedení pro použití v náročném průmyslovém prostředí
Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link

Technické parametry

Analogový výstup napětí [v]: 0... 10; (škálovatelný 1:5)
Analogový výstup proud [mA]: 4...20; (škálovatelný 1:5)
Analogový bod [inH2O]: 15... 100,4
Analogový bod [kPa]: 3,75...25
Analogový bod [mbar]: 37,5...250
Analogový bod [mWS]: 385...2550
Analogový startovací bod [inH2O]: -5... 80,2
Analogový startovací bod [kPa]: -1,25... 20
Analogový startovací bod [mbar]: -12,5... 200
Analogový startovací bod [mWS]: -125...2040
Doba odezvy [ms]: < 1,5
Počet analogových výstupů: 1
Počet digitálních výstupů: 2
Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
Ukazatel: Zobrazovací jednotka: 4 x LED, zelená (mbar, mmWS, kPa, inH2O); stav sepnutí: 2x LED, žlutá; naměřené hodnoty: alfanumerický displej, červená/zelená 4-místný
Revize IO-Link: 1.1
Odchylka charakteristik: < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (nastavení minimální hodnoty); LS = nastavení mezní hodnoty)
Měřicí prvek: Keramický kapacitní tlaková buňka
Přesnost spínacího bodu: < ± 0,4; (ot down 1:1)
SDCI norma: IEC 61131-9
Přenosový typ IO-Link: COM2 (38,4 kBaud)
Okolní teplota-1 [°C]: -25... 80
Přesnost opakování procenta: < ± 0,1; (při kolísání teploty < 10 k; Turn down 1:1)
Utahovací moment [Nm]: 25...35; (doporučený točivý moment; v závislosti na mazání, těsnění a zatížení tlakem)
Aplikace: Pro průmyslové použití
Provedení ochrana proti zkratu: Spínaný
Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
Výstupní signál: Spínací signál; analogový signál; IO-Link; (konfigurovatelný)
Potřebná třída Master: A; (pokud pin 2 není připojen: B)
Doba pohotovosti [s]: 0,3
Zvláštní vlastnost: Pozlacené kontakty
Provozní napětí [v]: 18...30 DC; (dle SEL/PEL)
Útlum analogový výstup DAA [s]: 0...4
Útlum hodnota procesů DAP [s]: 0... 4
Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 250
Škrticí prvek: ne (lze dovybavit)
Typ: relativní tlak
Pevnost v tlaku [inH2O]: 4000
Pevnost v tlaku [kPa]: 1000
Pevnost v tlaku [mbar]: 10000
Pevnost v tlaku [mmWS]: 102000
Směrnice o tiskařských zařízení: Správná praxe v oblasti strojírenství; použitelná pro média skupiny 2; média skupiny 1 na vyžádání
Nastavitelná doba zpoždění DS, dr [s]: 0...50
Elektrické provedení: PNP/NPN
Celkový počet výstupů: 2
Hmotnost [g]: 237.500
Poznámky k přesnosti / odchylce: Přesnost spínání, odchylka charakteristických linií pod DNVGL: < ± 1 %
Odchylka hystereze: < ± 0,1; (Turn down 1:1)
V krocích - Factory setting / CMPT = 2 [inH2O]: 0.2
V krocích - Factory setting / CMPT = 2 [kPa]: 0.05
V krocích od - Factory setting / CMPT = 2 [mbar]: 0.5
V krocích - Factory setting / CMPT = 2 [mWS]: 5
V krocích - stav_B High Resolution / CMPT = 3 [inH2O]: 0.1
V krocích - stav_B High Resolution / CMPT = 3 [kPa]: 0.01
V krocích - stav_B High Resolution / CMPT = 3 [mbar]: 0.1
V krocích - stav_B High Resolution / CMPT = 3 [mmWS]: 1
Funkce IO-Link (cyklická) - Factory setting / CMPT = 2: Specifické pro aplikaci
Funkce IO-Link (cyklický) - stav_B High Resolution / CMPT = 3: Specifické pro aplikaci
Rozlišení IO-Link tisku - Factory setting / CMPT = 2 [mbar]: 0.1
Rozlišení IO-Link - stav_B High Resolution / CMPT = 3 [mbar]: 0.1
Komunikační rozhraní: IO-Link
Ochrana proti zkratu: Ano
Skladovací teplota [°C]: -40... 100
Dlouhodobá stabilita: < ± 0,05; (ot down 1:1; za 6 měsíců)
Max. Doba náběhu analogový výstup [ms]: 3
Max. Ručitel [Ω]: 500
max. Pokles napětí spínací výstup DC [v]: 2
Média: Kapalná a plynná média
Teplota média [°C]: -25... 80
Rozsah měření [bar]: -0,0125... 0,25
Rozsah měření [inH2O]: -5... 100,4
Rozsah měření [kPa]: -1,25... 25
Rozsah měření [mbar]: -12,5...250
Rozsah měření [mWS]: -127...2549
Min. Vzdálenost mezi SP a RP – Factory setting / CMPT = 2 [inH2O]: 0.6
Min. Vzdálenost mezi SP a RP – Factory setting / CMPT = 2 [kPa]: 0.15
Min. Vzdálenost mezi SP a RP – Factory setting / CMPT = 2 [mbar]: 1.5
Min. Vzdálenost mezi SP a RP – Factory setting / CMPT = 2 [mmWS]: 15
Min. Vzdálenost mezi SP a RP – stav_B High Resolution / CMPT = 3 [inH2O]: 0.5
Min. Vzdálenost mezi SP a RP – stav_B High Resolution / CMPT = 3 [kPa]: 0.11
Min. Vzdálenost mezi SP a RP – stav_B High Resolution / CMPT = 3 [mbar]: 1.1000000000000001
Min. Vzdálenost mezi SP a RP – stav_B High Resolution / CMPT = 3 [mmWS]: 11
Min. Tlak při roztržení [inH2O]: 12000
Min. Tlak při roztržení [kPa]: 3000
Min. Tlak při roztržení [mbar]: 30000
Min. Tlak při roztržení [mmWS]: 306000
Min. Počet tlakových cyklů: 100 milionů
Min. IZOLAČNÍ ODPOR [MΩ]: 100; (500 V DC)
Min. Odpor při zatížení [Ω]: 2000
Min. Doba cyklu procesu - Factory setting / CMPT = 2 [ms]: 2.3
Min. Doba cyklu procesu - stav_B High Resolution / CMPT = 3 [ms]: 3
MTTF: 145
Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; zpoždění sepnutí/zpětného spínání; tlumení; zobrazovací jednotka; výstup proudu/napětí
Profily - Factory setting / CMPT = 2: Smart Smart senzor: Proměnná process data; device Identification, Device diagnostika
Profily - stav_B High Resolution / CMPT = 3: Smart SENSOR ED2: Digitální Measuring SENSOR (0x000A), Identification and diagnostis (0x4000)
Procesní připojení: Závitové připojení G 1/4 vnitřní závit (DIN EN ISO 1179-2)
Zpětný spínací bod RP - Factory setting / CMPT = 2 [inH2O]: -4,8...100
Zpětný spínací bod RP - Factory setting / CMPT = 2 [kPa]: -1,2...24,9
Zpětný spínací bod RP - Factory setting / CMPT = 2 [mbar]: -12...249
Zpětný spínací bod RP - Factory setting / CMPT = 2 [mmWS]: -122...2539
Zpětný spínací bod RP - stav_B High Resolution / CMPT = 3 [inH2O]: -4,8...100
Zpětný spínací bod RP - stav_B High Resolution / CMPT = 3 [kPa]: -1,2...24,9
Zpětný spínací bod RP - stav_B High Resolution / CMPT = 3 [mbar]: -12...249
Zpětný spínací bod RP - stav_B High Resolution / CMPT = 3 [mmWS]: -120...2540
Spínací frekvence DC [Hz]: < 500
Spínací bod SP - Factory setting / CMPT = 2 [inH2O]: -4,4... 100,4
Spínací bod SP - Factory setting / CMPT = 2 [kPa]: -1,09...25
Spínací bod SP - Factory setting / CMPT = 2 [mbar]: -10,9...250
Spínací bod SP - Factory setting / CMPT = 2 [mmWS]: -112...2550
Spínací bod SP - stav_B High Resolution / CMPT = 3 [inH2O]: -4,4... 100,4
Spínací bod SP - stav_B High Resolution / CMPT = 3 [kPa]: -1,1... 25
Spínací bod SP - stav_B High Resolution / CMPT = 3 [mbar]: -11...250
Spínací bod SP - stav_B High Resolution / CMPT = 3 [mmWS]: -110...2550
Ochrana: IP 65; IP 67
Třída ochrany III
Režim SIO: Ano
Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
Odběr proudu [mA]: < 35
Teplotní koeficient nulový bod: < ± 0,2; (-0...80 °C)
Teplotní koeficient rozpětí: < ± 0,2; (-0...80 °C)
Přetížení: Ano
V případě, že je k použití jako zdroj energie k použití jako zdroj energie, je tento zdroj
Ochrana proti přepólování: Ano
Watchdog - integrovaná: Ano
Materiály ve styku s Medium: 1.4404 (nerezová ocel / 316L); Al2O3 (keramika); FKM

Kategorie produktu: senzor tlaku

Typ: PN2098

Připojení: M12

Provedení: přetlak

Výstupy: PNP
NPN

Výstupní signál (min.): 4 mA

Výstupní signál (max.): 20 mA

Rozhraní: IO-Link

Min. měřicí rozsah tlaku: -1.25 kPa

Max. měřicí rozsah tlaku: 25 kPa

Rozsah měření (tlak): -1.25 kPa do 25 kPa

Min. provozní napětí: 18 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 18 - 30 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt
Analogové

: IP65

Hadicová přípojka: G1/4 IG

Min. teplota: -25 °C

Max. teplota: 80 °C

Hmotnost: 0.2220 kg

Splňuje RoHS: ano

Obsah: 1 ks

UKCA: Ano
