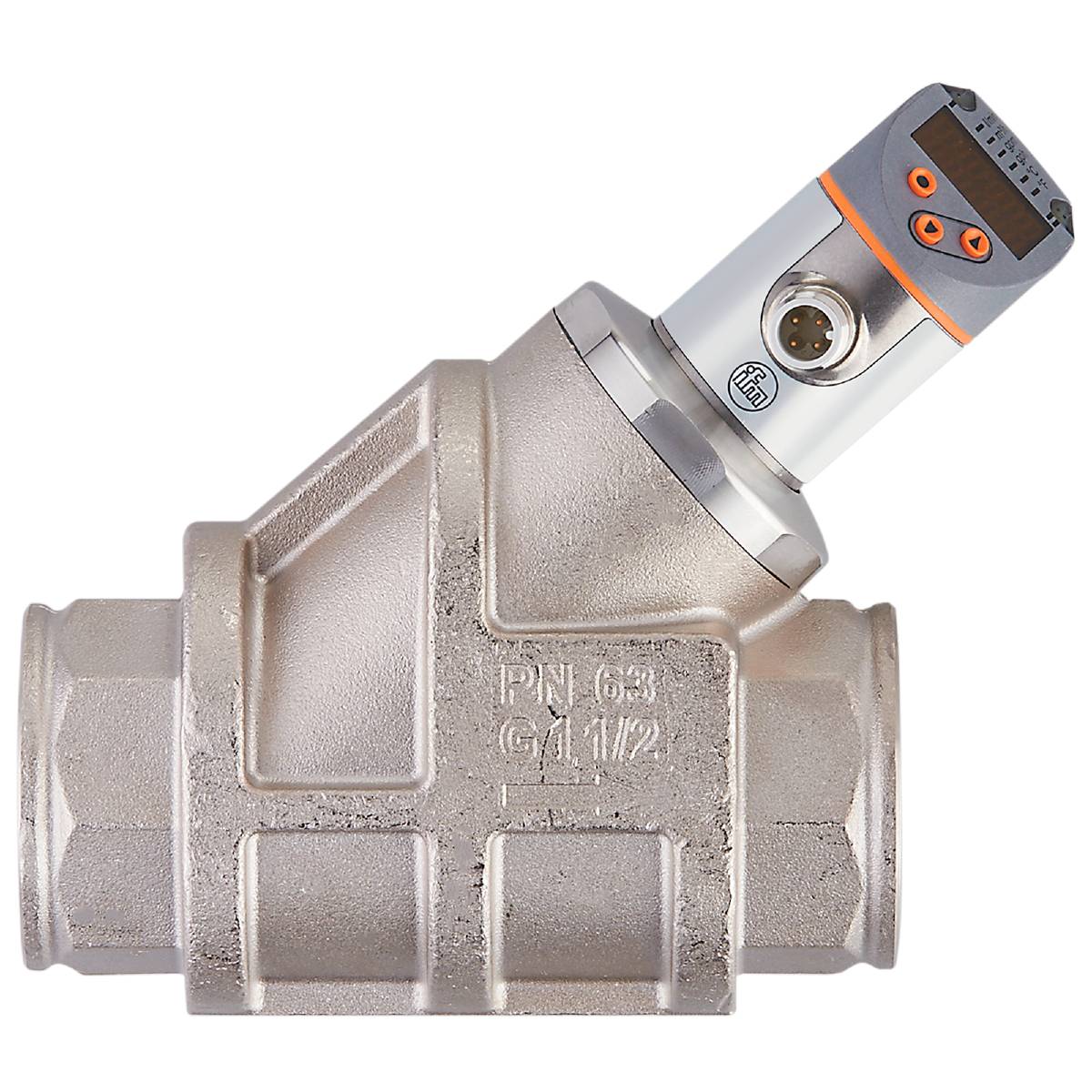

Ilustrační obrázek
ifm Electronic SB2257, SB2257 Mechatronické čidlo průtoku, 18 - 30 V/DC, 1 ks
Kategorie produktu
Mechatronické čidlo průtoku
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
Typ
SB2257
Provozní napětí
18 - 30 V/DC
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (18 825,00 Kč / kus)
18 825,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Mechatronický průtokoměr ifm SB2257
- Žádný vliv na teplotu díky rychlé výměně proudění nebo teploty
- Vysoká dynamika měření snižuje rozmanitost variant
- Není nutné žádné vyplutí ani výtokové úseky
- Vynulování oleje nabízí nejlepší výsledky měření
- Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link
Technické parametry
- Analogový výstup proud [mA]: 4...20
- Dynamika odezvy T05 / T09 - monitorování teploty [s]: T09 = 120 (Q > 1 l/min)
- Reakční doba - monitorování elektrické energie [s]: 0,01
- Displej: 6 x LED, zelená; stav sepnutí: 2 x LED, žlutá; naměřené hodnoty: Alfanumerický displej, 4-místný červený/zelený; programování: Alfanumerický displej, 4-místný
- Rozsah zobrazení - monitorování teploty [°C]: -32... 122
- Rozsah zobrazení - monitorování teploty [°F]: -25,6... 251,6
- Rozsah zobrazení [gph]: 0...3805
- Rozsah zobrazení [gpm]: 0...63,4
- Rozsah zobrazení [l/min]: 0... 240
- Rozsah indikace [m³/h]: 0...14,4
- Pevnost v tlaku [MPa]: 6.3
- Revize IO-Link: 1.1
- Obvod - monitorování napájení: Spínací výstup[s]: 0.1
- Krokový obvod - monitorování napájení analogového výstupu [s]: 0.1
- SDCI NORMA: IEC 61131-9 CDV
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: 0... 60
- Rozlišení [gph]: 1
- Rozlišení [gpm]: 0.1
- Rozlišení [l/min]: 0.1
- Rozlišení [m³/h]: 0.01
- Rozlišení - monitorování teploty [°C]: 0.1
- Rozlišení - monitorování teploty [°F]: 0.1
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál; analogový signál; frekvenční signál; IO-Link
- Potřebná základní třída: A
- Doba pohotovosti [s]: < 3
- Zvláštní vlastnost: Pozlacené kontakty
- Provozní napětí [v]: 18...30 DC; (dle SEL/PEL)
- Tlumení analogového výstupu DAA - monitorování napájení [s]: 0...5
- Útlum procesní hodnota DAP - monitorování elektrické energie [s]: 0...5
- Pevnost v tlaku [bar]: 63
- Směrnice o tlakových zařízení: Správná inženýrská praxe
- Frekvence v koncovém bodě FRP [Hz]: 10... 10000
- Frekvence v koncovém bodě FRP - monitorování teploty [Hz]: 10... 10000
- Frekvence výstupu [Hz]: 0... 10000
- Frekvenční koncový bod FEP [ph]: 210...3170
- Kmitočtové pásmo FEP [gpm]: 3,5... 52,8
- Frekvenční koncový bod FEP [l/min]: 13,4... 200
- Kmitočtové pásmo FEP [m³/h]: 0,8...12
- Výstupní kmitočtový bod FEP - monitorování teploty [°C]: 12... 100
- Kmitočtové pásmo FEP - monitorování teploty [°F]: 53,6... 212
- Frekvenční bod FSP - monitorování teploty [°C]: -10...78
- FSP frekvenční bod startu - monitorování teploty [°F]: 14...172,4
- Přesnost - monitorování teploty [k]: 3 (25 °C; Q > 1 l/min)
- Přesnost (v rozsahu měření) - monitorování proudu: ± 5 % EW; (Q > 1 l/min; 20...70 °C teplota média)
- Celkový počet výstupů: 2
- Hmotnost [g]: 2809.500
- V krocích - monitorování teploty [°C]: 0.1
- V krocích - monitorování teploty [°F]: 0.2
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -15... 80
- Max. Ručitel [Ω]: 500
- max. Pokles napětí spínací výstup DC [v]: 2
- Média: Kapalná média; oleje (viskozita 46 mm²/s při 40 °C)
- Teplota média [°C]: -10... 100
- Rozsah měření [gph]: 65...3170
- Rozsah měření [gpm]: 1,1...52,8
- Rozsah měření [l/min]: 4... 200
- Rozsah měření [m³/h]: 0,24...12
- Rozsah měření - monitorování teploty [°C]: -10... 100
- Rozsah měření - monitorování teploty [°F]: 14... 212
- Dynamika měření: 1:50
- Min. Doba cyklu procesu [ms]: 3.2
- MTTF: 145
- Možnosti programování: Hystereze/okno; spínací / rozpínací kontakt; spínací logika; proudový/frekvenční výstup; tlumení/analogový výstup; displej otočný / odpojitelný; standardní měrná jednotka; barva procesního faktoru; kalibrační faktor
- Profily: Smart senzor: Proměnná Process Data; identifikace přístroje, diagnostika
- Procesní připojení: Závitové připojení G 1 1/2 vnitřní závit
- Analogové procesní údaje: 2
- Údaje o procesu binárně: 2
- Zpětný spínací bod RP [gph]: 0...3150
- Zpětný spínací bod RP [gpm]: 0...52,5
- Zpětný spínací bod RP [l/min]: 0... 198,6
- Bod zpětného spínače RP [m³/h]: 0...11,92
- Zpětný spínací bod RP - monitorování teploty [°C]: -10...99,3
- Zpětný spínací bod RP - monitorování teploty [°F]: 14... 210,8
- Spínací bod SP [ph]: 20...3170
- Spínací bod SP [gpm]: 0,3...52,8
- Spínací bod SP [l/min]: 1,4... 200
- Spínací bod SP [m³/h]: 0,08...12
- Spínací bod SP - monitorování teploty [°C]: -9,3... 100
- Spínací bod SP - monitorování teploty [°F]: 15,2... 212
- Spínací cyklus: 10 milionů mechanických cyklů
- Šířka kroku [gph]: 5
- Šířka kroku [gpm]: 0,1
- Šířka kroku [Hz]: 10
- Šířka kroku [l/min]: 0,02
- Šířka kroku [m³/h]: 0,02
- Šířka kroku - kontrola teploty [Hz]: 10
- Ochrana: IP 65; IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A; kontakty: Pozlacené
- Odběr proudu [mA]: < 50
- Proudová zatížitelnost na výstup [mA]: 150; (200:...60 °C; okolní teplota; 250:...40 °C; okolní teplota)
- Teplotní drift - monitorování teploty: 0,029 °C / k
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Materiály ve styku se Medium: 1.4401 (nerezová ocel / 316); 1.4404 (nerezová ocel / 316L); mosaz (2.0371); chemicky poniklovaná mosaz; PPS; o-kroužek: FKM
- Přesnost opakování - monitorování množství elektřiny: ± 1 % EW
- Kategorie produktu
Mechatronické čidlo průtoku
- Typ
SB2257
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Vlastnosti
LED kontrolka
- Připojení
M12
- Reakční doba
0.01 s
- Výstupy
IO-Link
- Materiál
nerezová ocel
- Těsnicí materiál
FKM
- Min. teplota média
-10 °C
- Max. teplota média
100 °C
- Provozní tlak (max.)
63 bar
- Měřicí přesnost ±
5 %
- Hmotnost
2809.500 g
- Min. okolní teplota
0 °C
- Max. okolní teplota
60 °C
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3321574 ifm Electronic SB2257, SB2257 Mechatronické čidlo průtoku, 18 - 30 V/DC, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321574 ifm Electronic SB2257, SB2257 Mechatronické čidlo průtoku, 18 - 30 V/DC, 1 ks
Popis
Mechatronický průtokoměr ifm SB2257
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
