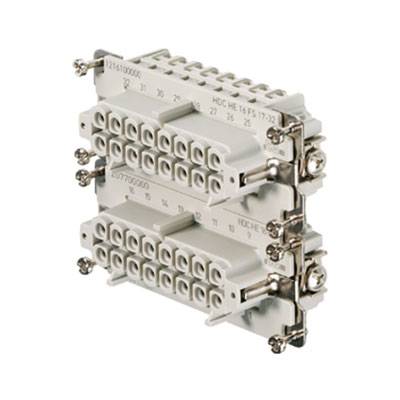

HDC insert, Female, 500 V, 16 A, No. of poles: 16, Screw connection, Size: 6
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektorová vložka, zásuvka
Připojení
šroubovací
Řada
RockStar® HDC HE
Vlastnosti
se slitinou mědi
počet kontaktů
16 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
470,25 Kč
3
5% = 23,32 Kč
446,93 Kč
5
7% = 32,64 Kč
437,61 Kč
10
9% = 41,15 Kč
429,10 Kč
25
10% = 45,85 Kč
424,40 Kč
50
11% = 53,65 Kč
416,60 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (470,25 Kč / kus)
470,25 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Female, 500 V, 16 A, No. of poles: 16, Screw connection, Size: 6
- HDC HE, 16 FS 17-32
Dodatečné informace:
Technické parametry
- Čistá hmotnost: 100 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 35,2 mm
- hloubka: 84,5 mm
- zdířka: 35,2 mm
- délka patice: 84,5 mm
- velikost: 6
- řada: U
- jmenovité napětí (DIN EN 61984): 500 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 6 kV
- jmenovitý proud (DIN EN 61984): 16 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 12
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 9 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení:
- Utahovací moment 1,5 Nm min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PH1
- čepel rozměr plochý (PE): SD 0,8 x 4,0
- povrch: stříbrná pasivovaná
- materiál: slitina mědi
- čepel rozměr plochý (šroubové připojení): SD 0,6 x 3,5
- Kategorie produktu
konektorová vložka, zásuvka
- Řada
RockStar® HDC HE
- Vlastnosti
se slitinou mědi
- Připojení
šroubovací
- počet kontaktů
16 + PE
- Průřez vodiče (max.)
2.5 mm²
- Pólů
16
- Průřez vodiče (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
35.2 mm
84.5 mm
500 V
16
Bus
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
ANO
Other copper alloys
16 A
Thermoplastic
Ke stažení
List technických údajů
List technických údajů 201656 HDC insert, Female, 500 V, 16 A, No. of poles: 16, Screw connection, Size: 6
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 201656 HDC insert, Female, 500 V, 16 A, No. of poles: 16, Screw connection, Size: 6
Popis
For the screw connection, the wire connection level is designed as a screw element. All screw connections are equipped with a wire protection spring (with the exception of size 1).
Number of poles: 32
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Screw connection
Number of poles: 32
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Screw connection
