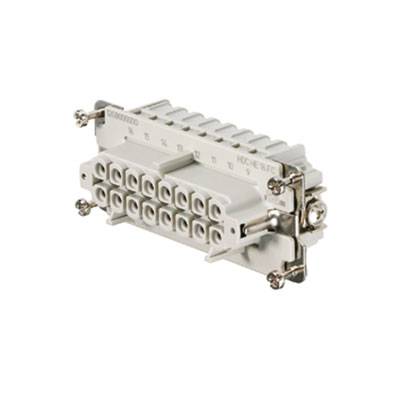

HDC insert, Female, 500 V, 16 A, No. of poles: 16, Crimp connection, Size: 6
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektorová vložka, zásuvka
Připojení
krimpované
Řada
RockStar® HDC HE
Vlastnosti
se slitinou mědi
počet kontaktů
16 + PE
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
362,81 Kč
3
5% = 17,99 Kč
344,82 Kč
5
7% = 25,18 Kč
337,63 Kč
10
9% = 31,74 Kč
331,07 Kč
25
10% = 35,37 Kč
327,44 Kč
50
11% = 41,40 Kč
321,41 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (362,81 Kč / kus)
362,81 Kč
Bez DPH.
Už jen 5 Ks skladem!
Hlavní benefity
HDC insert, Female, 500 V, 16 A, No. of poles: 16, Crimp connection, Size: 6
- HDC HE, 16 FC
Technické parametry
- Čistá hmotnost: 49 g
- mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
- stupeň znečištění: 3
- šířka: 34 mm
- výška: 33,5 mm
- hloubka: 84,5 mm
- zdířka: 33,5 mm
- délka patice: 84,5 mm
- velikost: 6
- řada: U
- jmenovité napětí (DIN EN 61984): 500 V,
- jmenovité napětí podle UL/CSA: 600 V AC/DC
- Jmenovité rázové napětí (DIN EN 61984): 6 kV
- jmenovitý proud (DIN EN 61984): 16 A
- hořlavost: podle UL 94 V-0
- průchozí odpor: ≤ 2 mΩ
- izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
- Izolační skupina: IIIa
- cyklů Ag: ≥ 500
- cyklů Au: ≥ 500
- připojení PE: šroubové připojení
- vodiče - průřez AWG (PE), max.: AWG 12
- připojení vodiče - průřez AWG (PE), min.: AWG 20
- Bemessungsanschluss délka odizolování: 7,5 mm
- délka odizolování PE připojení: 10 mm
- utahovací moment max. PE připojení: 1,5 Nm
- utahovací moment min. PE-připojení: 1,2 Nm
- upevňovací šroub M 4
- čepel rozměr křížový: vel. PH1
- čepel rozměr plochý (PE): SD 0,8 x 4,0
- Kategorie produktu
konektorová vložka, zásuvka
- Řada
RockStar® HDC HE
- Vlastnosti
se slitinou mědi
- Připojení
krimpované
- počet kontaktů
16 + PE
- Průřez vodiče (max.)
4 mm²
- Pólů
16
- Průřez vodiče (min.)
0.5 mm²
- Obsah
1 ks
- Počet pólů
Ano
34
33.5 mm
84.5 mm
500 V
16
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
ANO
Other copper alloys
16 A
Thermoplastic
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 201613 HDC insert, Female, 500 V, 16 A, No. of poles: 16, Crimp connection, Size: 6
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 201613 HDC insert, Female, 500 V, 16 A, No. of poles: 16, Crimp connection, Size: 6
Popis
For the crimp connection, the wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.
Number of poles: 32
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
Crimp contacts are not delivered with the inserts.
Number of poles: 32
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
