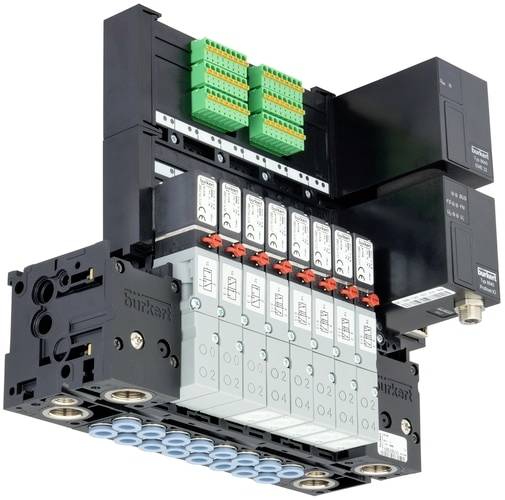

Bürkert 8640, 20051264, ventilový ostrůvek 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (41 767,77 Kč / kus)
41 767,77 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 11 mm
- Tlak a teplota - teplota Medium min: 0 °C.
- Tlak a teplota - teplota média max Medium: 50 °C.
- Tlak a teplota - teplotní prostředí min.: 0 °C.
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min. 2,5 bar
- Tlak a teplota - jmenovitý tlak max. 10 bar
- Vstupy/výstupy - vstup typ digitálního vstupu: 0 ks
- Funkce - tlakový senzor: Ne
- Funkce - počet tlaků senzoru: 0
- Funkce: Manuální / automatické přepínání: Ne
- Počet manometru, 0 ks
- Funkce manometru: Ne
- Funkce - integrované zpětné ventily v 3 (R): Ano
- Funkce - integrované zpětné ventily v 5 (s): Ano
- Funkce - pneumatický HotSwap v 1 (P): Ano
- Funkce - ext. Ventily při zatížení: Ne
- Charakteristiky přístroje - podskupina výrobků: Ventilové ostrovy a automatizační systémy
- Přístrojové vlastnosti - generace: Revize 3
- Přístrojové vlastnosti - mezinapájení počet: 0 ks
- Charakteristiky přístroje - typ montáže: Montáž na DIN lištu
- Procesní / návodové připojení - pracovní pozice: Spodní strana (modul pneumatik)
- Procesní / připojení k potrubí - napájecí připojení: G 1/4
- Procesní / návodové připojení - pracovní připojení: D6
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP20
- Software a komunikace - modulové provedení: Multipólové
- Software / komunikace - komunikační rozhraní Hardware 1: Sub D 25-pólový
- Software / komunikace - komunikační rozhraní protokol 1: Multipolární
- Software a komunikace - interní sběrnicová komunikace: Bürkert
- Způsob činnosti - funkce ventilu: 8x (2x 3/2) funkce ventilu C
- Kategorie produktu
ventilový ostrůvek
- Teplota média (rozsah)
0 do 50 °C
- Číslo výrobce
20051264
- Počet digitálních vstupů
0
- Provozní tlak (max.)
10 bar
- Min. provozní tlak
2.5 bar
- Max. teplota média
50 °C
- Min. teplota média
0 °C
IP20
- Max. okolní teplota
55 °C
- Min. okolní teplota
0 °C
Ke stažení
List technických údajů
List technických údajů 3048047 Bürkert 8640, 20051264, ventilový ostrůvek 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3048047 Bürkert 8640, 20051264, ventilový ostrůvek 1 ks
Popis
Ventilový systém typu 8640 je díky své důsledné modulární konstrukci vč. Pneumatických a elektrických rozhraní vhodný k řešení rozmanitých a komplexních řídicích úkolů. Díky pneumatickým modulům s různým počtem ventilů lze funkce ventilů realizovat na ventilovém ostle od 2 do 24. Elektrickou připojovací techniku lze volitelně připojit přes rozhraní průmyslové sběrnice, sběrnou přípojku (paralelní připojovací technika) nebo multipolární rozhraní. Ventily umožňují různé použití. Kryt a spojovací moduly jsou vyrobeny z kvalitního plastu (polyamid) a díky integrované blokovací technice se jednoduše připojí nebo rozpustí.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Hodnota kv určuje průtok vody přes ventil v litrech za minutu při tlaku přibližně 1 bar a při teplotě vody v rozsahu od 5 do 30 °C. Hodnota QNn určuje průtok plynu v litrech za minutu.
