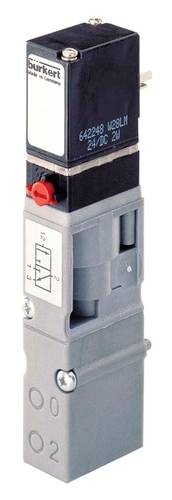

Bürkert pneumatický ventil 6526 205937 2 do 10 bar 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 871,90 Kč / kus)
2 871,90 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Technické parametry
- Pohon - ruční ovládání materiálu: Není k dispozici žádné ruční ovládání
- Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 16,5 mm
- Těsnicí materiál - hlavní ventil, materiál: FKM (fluorkaučuk)
- Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 50 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min.: 2 bar
- Tlak a teplota - jmenovitý tlak max. 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Provedení zástrčky typ C podle DIN EN 175301-803
- Elektrické připojení - poloha elektrického připojení: Nahoře
- Elektrické připojení - elektrické připojení počet kontaktů: 2 + ochranný vodič
- Elektrické připojení - elektrické připojení polarita: Nerelevantní
- Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
- Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - ovládání ventilu: Elektrická
- Charakteristiky přístroje - spínací čas otevření max.: 20 ms
- Charakteristiky přístroje - doba sepnutí je max.: 12 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Přístrojové vlastnosti - snížení výkonu integrované: Ne
- Druh upevnění: Metrické šrouby
- Přístrojové vlastnosti - upevnění rozměry: M3 x 30
- Charakteristiky přístroje - upevnění materiál: Ocel
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 700 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 1,2 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 6 mm
- Procesní / vedení - připojení k napájení typu: Příruba
- Procesní / připojení k potrubí - obrázek příruby: FM18
- Procesní / návodové připojení - typ připojení: Příruba
- Procesní / návodové připojení - pracovní připojení pozice: Na pneumatickým modulu
- Procesní / připojení k potrubí – pracovní připojení přírub: FM18
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 110 V.
- Napětí - napětí max / jmenovité napětí: 120 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ano
- Cívka (jádro) KERN) - velikost cívky: 16 mm
- Cívka (jádro) KERN - elektrický příkon min.: 3 W.
- Cívka (jádro) KERN - elektrický příkon max.: 3 W.
- Cívka (jádro) KERN zapojení LED: Ne
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
- Materiály – hlavní ventil materiál kontaktu se médiem: PA (polyamid)
- Materiály – hlavní ventil materiál, který se dotýká prostředí: PA (polyamid)
- Materiály - předřídicí materiál: PA (polyamid)
- Materiály – Předřízení materiál, dotýkající se dotyku: PA (polyamid)
- Způsob účinku - fluidní připojení k potrubí počet: 3
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
- Způsob činnosti - ruční ovládání: Ne
- Způsob činnosti - ruční ovládání: Není k dispozici
- Způsob činnosti - aretace ručního ovládání: Žádné ruční ovládání
- Způsob použití - ruční ovládání šroubovací štěrbiny: Není k dispozici žádné ruční ovládání
- Kategorie produktu
pneumatický ventil
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
205937
- Provozní tlak (max.)
10 bar
- Provozní tlak (min.)
2 bar
- Rozsah provozního tlaku
2 do 10 bar
- Provozní medium
stlačený vzduch
- Ø vedení
6 mm
IP65
- Typ
6526
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3046953 Bürkert pneumatický ventil 6526 205937 2 do 10 bar 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3046953 Bürkert pneumatický ventil 6526 205937 2 do 10 bar 1 ks
Popis
Ventily typu 6526 se skládají z magnetového ventilu předdaní typu 6106 a pneumatických ventilů. Aktivní princip umožňuje spínání vysokého můstku při nízkém příkonu a s krátkými spínacími časy. Ventily jsou připojitelné a zadní zástrčkové přípojky jsou přednostně použitelné pro ventilové ostrovy (typy 8640 nebo 8644) a přední zástrčková světla pro ovládání pneumatických pohonů. Předřazené ventily jsou sériově vybaveny ručním ovládání.
