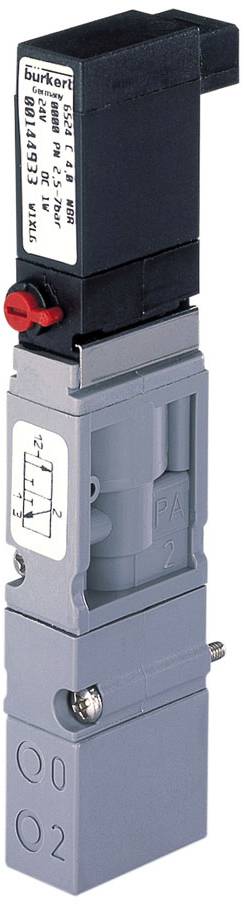

Bürkert pneumatický ventil 6524 186260 2.5 do 10 bar 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 552,89 Kč / kus)
3 552,89 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
2cestný pneumatický ventil 2 x 10 mm
- Kompaktní provedení
- Druhé připojení pro vypínací funkci
- Nízký elektrický příkon
- Rychlé spínání
Technické parametry
- Pohon - ruční ovládání materiál: PA (polyamid)
- Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 11 mm
- Těsnicí materiál - hlavní ventil, materiál: FKM (fluorkaučuk)
- Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
- Tlak a teplota - teplota Medium min: -10 °C
- Tlak a teplota - teplota média max Medium: 50 °C.
- Tlak a teplota - teplotní prostředí min.: -10 °C
- Tlak a teplota - teplotní prostředí max.: 55 °C.
- Tlak a teplota - jmenovitý tlak min. 2,5 bar
- Tlak a teplota - jmenovitý tlak max. 10 bar
- Elektrické připojení - zásuvka není součástí dodávky
- Elektrické připojení - elektrické připojení: Pravoúhlá zástrčka 2,54 mm, 3 pólů
- Elektrické připojení - elektrická poloha připojení: Napájecí strana
- Elektrické připojení - počet kontaktů: 3
- Elektrické připojení - elektrické připojení polarita: Střední kladný pól
- Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
- Vlastnosti přístroje - druh resetování: Vzduchové pružiny + mechanická pružina
- Charakteristiky přístroje - hlavní princip fungování ventilu: Sedací ventil
- Charakteristiky přístroje - ovládání ventilu: Elektrická
- Charakteristiky přístroje - spínací čas otevření max.: 15 ms
- Charakteristiky přístroje - doba sepnutí je max.: 20 ms
- Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
- Charakteristiky přístrojů - snížení výkonu integrované: Ano
- Druh upevnění: Metrické šrouby
- Vlastnosti zařízení - upevnění rozměry: M2 x 28
- Charakteristiky přístroje - upevnění materiál: Ocel
- Jmenovitý průměr (kV) – hodnota QNn (plyn): 300 l/min
- Jmenovitý průměr (kV) – jmenovitý průměr (mm) 0,6 mm
- Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 4 mm
- Procesní / vedení - připojení k napájení typu: Příruba
- Procesní / připojení k potrubí - obrázek příruby: FM20
- Procesní / návodové připojení - typ připojení: Příruba
- Procesní / návodové připojení - pracovní připojení pozice: Na pneumatickým modulu
- Procesní / návodové připojení - pracovní připojení s přírubou: FM20
- Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP20
- Napětí - napětí baterie: Ano
- Napětí - napětí min / jmenovité napětí: 24 V.
- Napětí - napětí max / jmenovité napětí: 24 V.
- Napětí - střídavé napětí: Ne
- Napětí - stejnosměrné napětí: Ne
- Cívka (jádro) KERN) - velikost cívky: 10 mm
- Cívka (jádro) KERN - elektrický příkon min.: 0,8 W.
- Cívka (jádro) KERN - elektrický příkon max.: 0,8 W.
- Cívka (jádro) KERN zapojení LED: Ne
- Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
- Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
- Cívka (jádro) KERN - zapojení pólů: Ne
- Cívka (jádro) KERN - zapojení nulová dioda: Ne
- Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
- Cívka (jádro) KERN - elektrický příkon 2 min.: 0,8 W.
- Cívka (jádro) KERN - elektrický příkon 2 max.: 0,8 W.
- Materiály – hlavní ventil materiál kontaktu se médiem: PA (polyamid)
- Materiály – hlavní ventil materiál, který se dotýká prostředí: PA (polyamid)
- Materiály – předřídicí materiál: Dotek média: PPS (polyfenylensulfid)
- Materiály – předřídicí materiál: Polyfenylensulfid (PPS)
- Způsob účinku - fluidní připojení k potrubí počet: 3
- Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
- Způsob činnosti - funkce ventilu: C - v klidové poloze uzavřený - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřený C - v klidové poloze - tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
- Způsob činnosti - ruční ovládání: Ano
- Způsob činnosti - ruční ovládání: Otočná páka
- Způsob činnosti - aretace ručního ovládání: Ano
- Způsob použití - ruční ovládání šroubovací štěrbiny: Ano
- Způsob činnosti - funkce ventilu 2 kód: C
- Způsob účinku - fluidní připojení k potrubí: 2 3
- Způsob činnosti - funkce ventilu 2 počet spínacích poloh: 2
- Způsob činnosti - funkce ventilu 2: C - v klidové poloze uzavřena tlaková přípojka 1 (P/NC), pracovní přípojka 2 (a/OUT) po připojení 3 (R/NO) otevřená
- Kategorie produktu
pneumatický ventil
- Rozsah stupnice (max.)
10 bar
- Provozní teplota
-10 °C (min)
- Min. provozní teplota
-10 °C
- Číslo výrobce
186260
- Provozní tlak (max.)
10 bar
- Provozní tlak (min.)
2.5 bar
- Rozsah provozního tlaku
2.5 do 10 bar
- Provozní medium
stlačený vzduch
- Ø vedení
4 mm
IP20
- Typ
6524
- Max. teplota média
50 °C
- Min. teplota média
-10 °C
Ke stažení
List technických údajů
List technických údajů 3047117 Bürkert pneumatický ventil 6524 186260 2.5 do 10 bar 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3047117 Bürkert pneumatický ventil 6524 186260 2.5 do 10 bar 1 ks
Popis
Typ 6524 se skládá z magnetického ventilu předdaní typu 6144 a pneumatickému ventilu. Flipper-činný systém umožňuje spínání vyššího můstku při nízkém příkonu a s krátkými spínacími časy. Všechny ventily jsou vybaveny ručním nouzovým tlačítkem. Varianta 2 x 3/2cestného ventilu je kombinací dvou magnetových ventilů pro předdaň typu 6144 a pneumatických sedacích ventilů. Ventil je k dispozici také s druhým konektorem (lisovaný kabel), díky čemuž lze nastavit bezpečnostní funkci vypnutí.
