Bürkert 0450 31709 8 bar (max) 1 ks

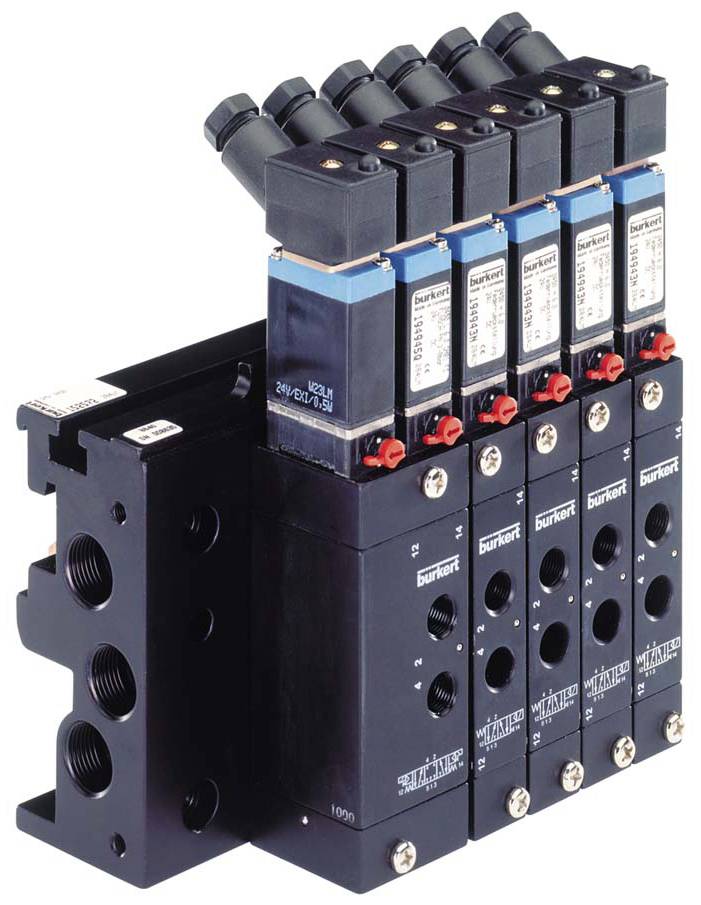

Ventilový blok s několika elektromagnetickými ventily, charakterizovaný modrými a černými komponenty, pro průmyslové aplikace.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 12. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 805,79 Kč / kus)

4 805,79 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pohon - ruční ovládání materiál: PA (polyamid)
Osazení (ventilový ostrůvek) - rýsovací rozměr 1: 33 mm
Těsnicí materiál - hlavní ventil, materiál těsnění: NBR (nitrilový kaučuk)
Těsnicí materiál - předřídicí těsnění: FKM (fluorkaučuk)
Tlak a teplota - teplota Medium min: -10 °C
Tlak a teplota - teplota média max Medium: 70 °C.
Tlak a teplota - teplotní prostředí min.: -10 °C
Tlak a teplota - teplotní prostředí max.: 55 °C.
Tlak a teplota - jmenovitý tlak min. 3 bar
Tlak a teplota - jmenovitý tlak max. 8 bar
Elektrické připojení - zásuvka není součástí dodávky
Elektrické připojení - elektrické připojení: Provedení zástrčky typ C podle DIN EN 175301-803
Elektrické připojení - elektrická poloha připojení: Napájecí strana
Vlastnosti přístrojů - podskupina produktů: Pneumatické ventily
Charakteristiky přístroje - hlavní princip funkce: Posuvný ventil
Charakteristiky přístroje - ovládání ventilu: Elektrická
Charakteristiky přístroje - spínací čas otevření max.: 15 ms
Charakteristiky přístroje - doba sepnutí je max.: 22 ms
Charakteristiky přístroje - jmenovitý provozní režim/doba zapnutí: 100 %
Přístrojové vlastnosti - snížení výkonu integrované: Ne
Jmenovitý průměr (kV) – hodnota QNn (plyn): 1.580 l/min
Jmenovitý průměr (kV) – jmenovitý průměr (mm) 0,9 mm
Jmenovitý průměr (kV) – hlavní ventil jmenovitý průměr 1 (P) (mm): 9 mm
Procesní / vedení - připojení k napájení typu: Příruba
Procesní / připojení k potrubí - obrázek příruby: FM13
Připojení k procesní / potrubní přípojce - pracovní průměr (palce) 1/4 palců
Procesní / potrubní přípojky - typ pracovní přípojky: Vnitřní závit
Procesní / vedení - pracovní připojení typ závitu: G
Připojení k procesu / k potrubí - pracovní poloha: Vůči straně zdroje
Procesní / vedení - materiál pro pracovní připojení: Hliník
Stupeň krytí - druh krytí IP (max. Při vhodném připojení): IP65
Napětí - napětí baterie: Ano
Napětí - napětí min / jmenovité napětí: 24 V.
Napětí - napětí max / jmenovité napětí: 24 V.
Napětí - střídavé napětí: Ne
Napětí - stejnosměrné napětí: Ano
Cívka (jádro) KERN - elektrický příkon min.: 1 W.
Cívka (jádro) KERN - elektrický příkon max.: 1 W.
Cívka (jádro) KERN zapojení LED: Ne
Cívka (jádro) KERN zapojení přepěťové ochrany: Bez
Cívka (jádro) KERN - zapojení cívky: Usměrňovač: Ne
Cívka (jádro) KERN - zapojení pólů: Ne
Cívka (jádro) KERN - zapojení nulová dioda: Ne
Cívka (jádro) KERN - zapojení s nulovou diodou, redundantní: Ne
Materiály – hlavní ventil materiál kontaktu se médiem: Hliník
Materiály - hlavní ventil materiál, který se dotýká prostředí: Hliník
Materiály - předřídicí materiál: PA (polyamid)
Materiály – Předřízení materiál, dotýkající se dotyku: PA (polyamid)
Způsob účinku - fluidní připojení k potrubí počet: 5
Způsob činnosti - funkce ventilu počet spínacích stupňů: 2
Způsob činnosti - funkce ventilu: V klidové poloze otevřený, tlaková přípojka 1 po pracovní přípojce 2, pracovní přípojka 4 po výstupu 5, výstup 3 v/z - v klidové poloze - tlaková přípojka 1 po pracovní přípojce 2, pracovní přípojka 4 po výstupu 5, výstup 3 Sesc
Způsob činnosti - ruční ovládání: Ano
Způsob činnosti - ruční ovládání: Rotační
Způsob činnosti - aretace ručního ovládání: Ne
Způsob použití - ruční ovládání šroubovací štěrbiny: Ano
