Name: Aim TTi LDH400P elektronická zátěž 500 V/DC 16 A 400 W
Brand: Aim TTi
SKU: 1926921
Availability: BackOrder

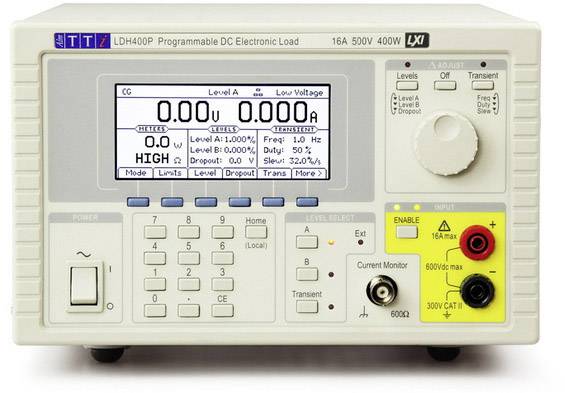

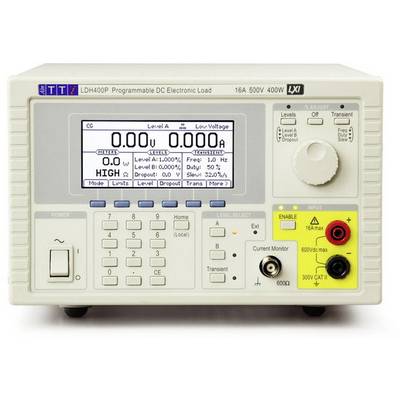

Zařízení pro měření výkonu s digitálním displejem zobrazuje '0,00V' a '0,000A'. Regulátor a přípojky pro různé proudové síly a napětí.

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (47 516,53 Kč / kus)

47 516,53 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: LDH400P

Kategorie produktu: elektronická zátěž

Vstupní proud při zátěži (max.): 16 A

Trvalý výkon na připojené zátěži (max.): 400 W

Rozm.: (š x v) 212 mm x 130 mm

Maximální napětí na vstupu při zátěži: 500 V/DC

Hmotnost: 5.7 kg

: bez certifikátu

Doba trvání (min. při zátěži): 400 W

Vstupní napětí při zátěži (min.): 0 V/DC

Vstupní proud při zátěži: 0 A

Připojení zátěže: šroubové svorky (zadní)
šroubové svorky (přední)

Šířka: 212 mm

V: 130 mm

Ke stažení

List technických údajů

List technických údajů 1926921 Aim TTi LDH400P elektronická zátěž 500 V/DC 16 A 400 W

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1926921 Aim TTi LDH400P elektronická zátěž 500 V/DC 16 A 400 W

Popis

LD400 je nízkonákladová elektronická zátěž vhodná pro testování a charakterizaci různých zdrojů stejnosměrného proudu.
Lze jej použít ke studiu chování mnoha různých typů zdrojů energie, jako jsou baterie a solární články, jakož i elektronické zdroje napájení.
Široký rozsah napětí / proudu, několik provozních režimů a vestavěný testovací generátor poskytují univerzálnost pro testovací řešení od konstrukční laboratoře až po oblast testování součástek.

Provedení

Nízké minimální vstupní napětí
LD400 lze provozovat při napětích pod 500 mV pro proudy do 10 A. Při vyšších proudech minimální pevný odpor (typicky lepší než 25mW) postpně zvyšuje minimální provozní napětí, zůstává ale pod 1 voltem až do 40 ampérů a pod 2 volty až do 80 ampérů.
Toto nízké provozní napětí umožňuje použití v mnoha aplikacích s nízkým napětím, pro které jsou jiné elektronické zátěže nevhodné.
Špičkový výkon 600 W
LD400 lze po dobu až 1 minuty provozovat s maximálním výkonem 600 W
Krátkodobé zatížení je postačující pro mnoho zkušebních aplikací a významně rozšiřuje možnosti využití LD400. Dlouhodobý výkon je 400 W.
Více režimů provozu
Režim konstantního proudu
Režim konstantního proudu se používá pro zátěžovou zkoušku normálních napájecích zdrojů a pro konstantní proudové vybíjení baterií. Tento režim umožňuje rychlé měření napájecího zdroje (V/I charakteristika).
Režim konstantního výkonu
Režim konstantního výkonu simuluje zatížení, jehož spotřeba energie je nezávislá na použitém napětí. To platí pro mnoho typů zařízení se spínanými napájecími zdroji. Tento režim je ideální pro testování zdrojů napájení z přenosných zařízení, jako jsou Li-Ion baterie.
Režim s konstantním napětím
Režim konstantního napětí se používá pro zátěžové zkoušky konstantního proudu. Přístroj pracuje jako výkonný bočníkový regulátor.
Režim konstantním odporu
Režim konstantního odporu simuluje standardní odporové zatížení tím, že poskytuje proud, který je úměrný napětí. Nastavení je v ohmech nebo milliohmech.
Na rozdíl od pevných odporů nebo reostatů poskytuje zátěž přesně regulovatelný odpor s vysokým ztrátovým výkonem a vysokou teplotní stabilitou v širokém frekvenčním rozsahu.
Režim konstantní vodivosti
Poskytuje také režim konstantní vodivosti.
Kromě nastavení ampérů při konkrétním napětí tento režim nabízí také lepší rozlišení při nastavení velmi nízkých hodnot ekvivalentního odporu.
Plně automatický generátor s proměnlivou frekvencí
Přepínání mezi dvěma přednastavenými úrovněmi může být provedeno na libovolné frekvenci mezi 0,01 Hz a 10 kHz. Testovací generátor lze použít ve všech provozních režimech.
Rychlost změny mezi úrovněmi (rychlost otáčení) může být řízena v širokém rozsahu.
