ABB UAF75-30-00RA-70 kondenzátorový stykač 3 spínací kontakty 1 ks | Conrad Electronic | Conrad CZ

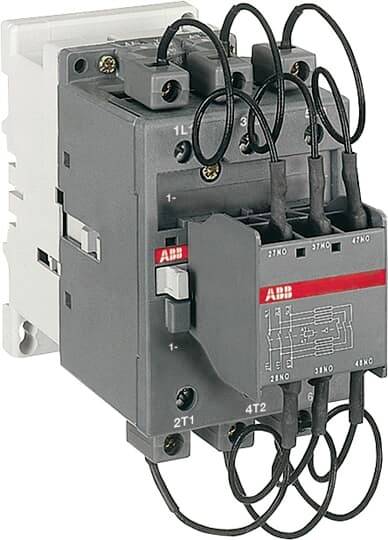

Stykač s několika připojovacími vodiči a štítkem s bočním diagramem, používaný pro řízení elektrických obvodů v průmyslových zařízeních.

Stykač s několika připojovacími vodiči a štítkem s bočním diagramem, používaný pro řízení elektrických obvodů v průmyslových zařízeních.

Kategorie produktu

kondenzátorový stykač

Počet pólů

3pólový

Připojení

šroubovací

Typ

UAF75-30-00RA-70

Typ kontaktu

3 spínací kontakty

Datasheety: (PDF)

ABB

Doručení: St 18. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (18 756,20 Kč / kus)

18 756,20 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: kondenzátorový stykač

Typ: UAF75-30-00RA-70

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 3 spínací kontakty

Řídicí napětí (min.): 100 V/AC
100 V/DC

Řídicí napětí (max.): 250 V/AC
250 V/DC

Rozsah řídicího napětí: 100, 100 - 250, 250 V/AC, V/DC

Připojení: šroubovací

Obsah: 1 ks

: 3

: 0

: 0

: 0

: 100-250 V

: 100-250 V

: 100-250 V

: Screw connection

: 50 kvar

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3105554 ABB UAF75-30-00RA-70 kondenzátorový stykač 3 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3105554 ABB UAF75-30-00RA-70 kondenzátorový stykač 3 spínací kontakty 1 ks

Popis

UAF75... RA: 3-pólová čepice pro kondenzátorové zapojení lze použít v zařízeních, kde je špičkový proud výrazně vyšší než 100-násobný jmenovitý efektivní proud. Stykače jsou dodávány kompletně s tlumícími rezistory a musí být použity bez dalších indukčnosti. Stykače UAF..RA jsou vybaveny speciálním předním blokem, který zajišťuje sériové vložení tří odporů tlumení v elektrickém obvodu za účelem omezení špičky proudu při rozbuzení kondenzátorové banky. Váš konektor také zaručuje předběžné nabíjení kondenzátorů, aby se omezil druhý hrot při zapnutí hlavního pólů. Díky použití rezistorů může být maximální proudový hrot kondenzátoru při zapnutí tlumena nezávisle na výšce. 3-pólové stykače konstrukční řady UAF... RA jsou provedeny v modulových modulacích a mají velmi široký rozsah napětí cívky.
Hlavní póly: 3 hlavních pólů
Řídící obvod: Ovládaný stejnosměrným nebo střídavým proudem s elektronickou podporou

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

UAF75... RA: 3-pólová čepice pro kondenzátorové zapojení lze použít v zařízeních, kde je špičkový proud výrazně vyšší než 100-násobný jmenovitý efektivní proud. Stykače jsou dodávány kompletně s tlumícími rezistory a musí být použity bez dalších indukčnosti. Stykače UAF..RA jsou vybaveny speciálním předním blokem, který zajišťuje sériové vložení tří odporů tlumení v elektrickém obvodu za účelem omezení špičky proudu při rozbuzení kondenzátorové banky. Váš konektor také zaručuje předběžné nabíjení kondenzátorů, aby se omezil druhý hrot při zapnutí hlavního pólů. Díky použití rezistorů může být maximální proudový hrot kondenzátoru při zapnutí tlumena nezávisle na výšce. 3-pólové stykače konstrukční řady UAF... RA jsou provedeny v modulových modulacích a mají velmi široký rozsah napětí cívky.
Hlavní póly: 3 hlavních pólů
Řídící obvod: Ovládaný stejnosměrným nebo střídavým proudem s elektronickou podporou

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
