ABB TF42-0.74B přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt, 1 přepínací kontakt Se zkušebním tlačítkem 1 ks | Conrad Electronic | Conrad CZ

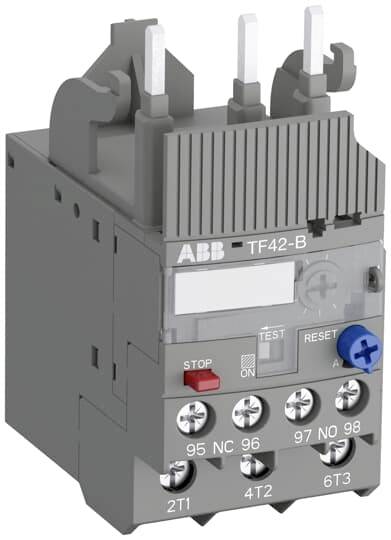

Šedá elektrická relé komponenta s nápisem 'ABB TF42-B', testovací a resetovací tlačítko, vypínač a připojovací svorky dole.

Šedá elektrická relé komponenta s nápisem 'ABB TF42-B', testovací a resetovací tlačítko, vypínač a připojovací svorky dole.

Kategorie produktu

přepěťové relé

Připojení

šroubovací

Typ

TF42-0.74B

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

1 přepínací kontakt

Pomocný kontakt

1 přepínací kontakt

Datasheety: (PDF)

ABB

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (1 673,55 Kč / kus)

1 800,83 Kč

-7 %

1 673,55 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: přepěťové relé

Typ: TF42-0.74B

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt
1 přepínací kontakt

Pomocný kontakt: 1 přepínací kontakt

Konstantní proud (max.): 38 A

Vlastnosti: Se zkušebním tlačítkem

Druh montáže: montážní lišta

Připojení: šroubovací

Obsah: 1 ks

: Direct attachment

: 1

: 1

: 1

: CLASS 10

: Screw connection

: 690 V

: 0.55-0.74 A

: NE

: ANO

: ANO

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3103916 ABB TF42-0.74B přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt, 1 přepínací kontakt Se zkušebním tlačítkem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3103916 ABB TF42-0.74B přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt, 1 přepínací kontakt Se zkušebním tlačítkem 1 ks

Popis

TF42-B jsou ekonomické, elektromechanické přístroje na ochranu motoru pro proudy do 38A v železničních aplikacích. Přístroje splňují aktuální normy pro železnice a jsou proto vhodné pro montáž do prostor pro cestující a kabiny vlaků, které často jezdí v tunelech a v podzemí. V případě přetížení nabízejí spolehlivou tepelnou ochranu připojených motorů.
TF42-B se běžně montuje na čepici AF09 až AF38, díky sadě pro samostatné umístění lze zařízení namontovat i samostatně na DIN lištu. Při překročení proudu motoru nastaveného na proudový stupnici spustí relé bimetalové prvky a přepíná tak spínací polohu obou pomocných kontaktů 1S/1Ö. Tím se vypne předřazený stykač. Relé umožňují ruční nebo automatické resetování, disponují funkcí testování a zastavení a také aktivací. Rozsah proudu přístroje lze zaplombovat. Příslušenství, jako je vratné tlačítko a zařízení pro reset.
TF42-B mají spouštěcí třídu 10, jsou teplotně kompenzovány a citlivé na fázové výpadky. Splňují mezinárodní normy pro železnice IEC 60077 v příslušných částech, IEC 61373 (kategorie 1, třída B) pro šok a vibrace, jakož i evropskou bezpečnostní normu EN 45545-2 pro oheň a kouř.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

TF42-B jsou ekonomické, elektromechanické přístroje na ochranu motoru pro proudy do 38A v železničních aplikacích. Přístroje splňují aktuální normy pro železnice a jsou proto vhodné pro montáž do prostor pro cestující a kabiny vlaků, které často jezdí v tunelech a v podzemí. V případě přetížení nabízejí spolehlivou tepelnou ochranu připojených motorů.
TF42-B se běžně montuje na čepici AF09 až AF38, díky sadě pro samostatné umístění lze zařízení namontovat i samostatně na DIN lištu. Při překročení proudu motoru nastaveného na proudový stupnici spustí relé bimetalové prvky a přepíná tak spínací polohu obou pomocných kontaktů 1S/1Ö. Tím se vypne předřazený stykač. Relé umožňují ruční nebo automatické resetování, disponují funkcí testování a zastavení a také aktivací. Rozsah proudu přístroje lze zaplombovat. Příslušenství, jako je vratné tlačítko a zařízení pro reset.
TF42-B mají spouštěcí třídu 10, jsou teplotně kompenzovány a citlivé na fázové výpadky. Splňují mezinárodní normy pro železnice IEC 60077 v příslušných částech, IEC 61373 (kategorie 1, třída B) pro šok a vibrace, jakož i evropskou bezpečnostní normu EN 45545-2 pro oheň a kouř.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
