ABB AFS12Z-30-22-30 stykač 5 spínacích kontaktů, 2 rozpínací kontakty 5.5 kW s přepěťovou ochranou 1 ks | Conrad Electronic | Conrad CZ

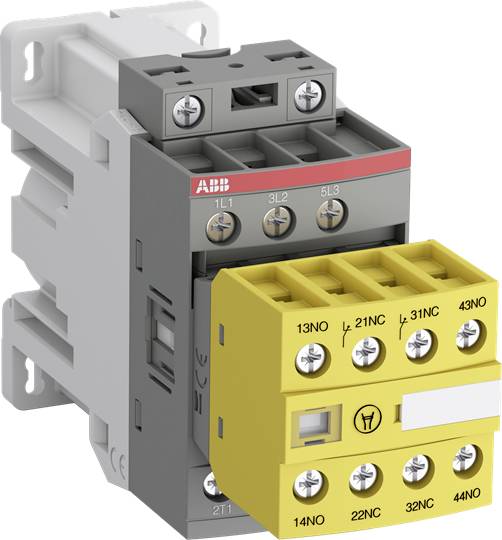

Elektrický stykač, zpravidla používaný v rozvaděčích, s šedými a žlutými komponenty, označený různými připojovacími body.

Elektrický stykač, zpravidla používaný v rozvaděčích, s šedými a žlutými komponenty, označený různými připojovacími body.

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

5.5 kW

Připojení

šroubovací

Typ

AFS12Z-30-22-30

Datasheety: (PDF)

ABB

Doručení: Čt 5. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (3 400,83 Kč / kus)

3 400,83 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: stykač

Typ: AFS12Z-30-22-30

Počet pólů: 3pólový

Typ kontaktu: 5 spínacích kontaktů
2 rozpínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Konstantní proud (max.): 28 A

: 5.5 kW

Vlastnosti: s přepěťovou ochranou

Připojení: šroubovací

Obsah: 1 ks

: NE

: 5.5 kW

: 3

: 0

: 2

: 2

: 12 A

: 28 A

: 24-24 V

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3105234 ABB AFS12Z-30-22-30 stykač 5 spínacích kontaktů, 2 rozpínací kontakty 5.5 kW s přepěťovou ochranou 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3105234 ABB AFS12Z-30-22-30 stykač 5 spínacích kontaktů, 2 rozpínací kontakty 5.5 kW s přepěťovou ochranou 1 ks

Popis

3-pólová stykače AFS..z jsou koncipovány pro použití v bezpečnosti strojů. Jsou dodávány s pevně namontovanými barevně označenými pomocným kontaktním bloky na přední straně a jsou proto ideální ideal pro sledování a řízení výkonových obvodů s motory, lehkou indukcí nebo neindukčním zatížením. Stykače umožňují přímé ovládání výstupy SPS ≥ 24 v DC 250 mA při velmi nízkém přídržném výkonu pouze 1,7 W. Integrované pomocné kontakty jsou vedeny a provedeny jako zrcadlové kontakty podle přílohy L normy IEC60947-5-1. Dále mají zabudovanou ochranu proti přepětí a nepotřebují žádné další hasicí články. Minimální spínací schopnost pomocných kontaktů 12 v / 3 mA, s mírou selhání 10-7 podle IEC 60947-5-4.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

3-pólová stykače AFS..z jsou koncipovány pro použití v bezpečnosti strojů. Jsou dodávány s pevně namontovanými barevně označenými pomocným kontaktním bloky na přední straně a jsou proto ideální ideal pro sledování a řízení výkonových obvodů s motory, lehkou indukcí nebo neindukčním zatížením. Stykače umožňují přímé ovládání výstupy SPS ≥ 24 v DC 250 mA při velmi nízkém přídržném výkonu pouze 1,7 W. Integrované pomocné kontakty jsou vedeny a provedeny jako zrcadlové kontakty podle přílohy L normy IEC60947-5-1. Dále mají zabudovanou ochranu proti přepětí a nepotřebují žádné další hasicí články. Minimální spínací schopnost pomocných kontaktů 12 v / 3 mA, s mírou selhání 10-7 podle IEC 60947-5-4.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
