ABB AF26Z-30-00-30 stykač 3 spínací kontakty 11 kW s přepěťovou ochranou 1 ks | Conrad Electronic | Conrad CZ

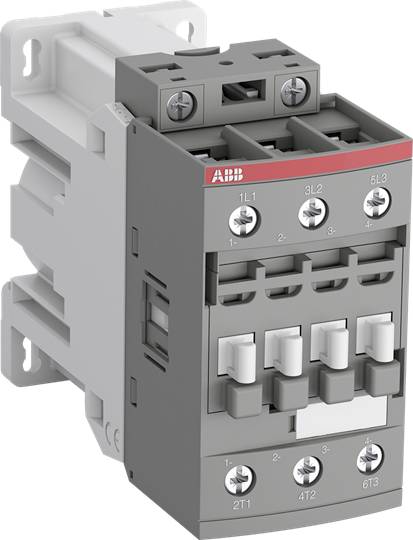

Třípólový výkonový stykač s viditelnými připojovacími svorkami a popisy; slouží k ovládání elektrických zařízení.

Třípólový výkonový stykač s viditelnými připojovacími svorkami a popisy; slouží k ovládání elektrických zařízení.

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

11 kW

Připojení

šroubovací

Typ

AF26Z-30-00-30

Datasheety: (PDF)

ABB

Doručení: Pá 23. 10.

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (4 061,98 Kč / kus)

4 061,98 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: stykač

Typ: AF26Z-30-00-30

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 3 spínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Konstantní proud (max.): 45 A

: 11 kW

Vlastnosti: s přepěťovou ochranou

Připojení: šroubovací

Obsah: 1 ks

: NE

: 11 kW

: 3

: 0

: 0

: 0

: 26 A

: 45 A

: 24-24 V

: Screw connection

: DC

: 7.457 kW

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3105343 ABB AF26Z-30-00-30 stykač 3 spínací kontakty 11 kW s přepěťovou ochranou 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3105343 ABB AF26Z-30-00-30 stykač 3 spínací kontakty 11 kW s přepěťovou ochranou 1 ks

Popis

3-pólová stykače AF26Z jsou určeny ke spínání výkonových obvodů s motory, lehkým indukčním nebo neindukčním zatížením. Mají elektronické rozhraní cívky, které může zajistit velmi široké řídicí napětí. Díky tomu lze také vyrovnat velké výkyvy řídicího napětí. Čepice s kódem cívky -30 umožňují přímé ovládání výstupy ≥24V DC 250 mA SPS a vyžadují velmi nízký přídržný výkon pouze 1,7 W. Čepice AFZ mohou odolávat krátkým poruchám napětí a poklesu napětí (podle SEMI F47-0706). Všechny dodatečně instalovatelné kontakty pomocné veřejné služby jsou provedeny jako třecí kontakty podle přílohy L IEC60947-5-1. Dále mají zabudovanou ochranu proti přepětí a nepotřebují žádné další hasicí články. Sortiment je doplněn o další příslušenství, jako jsou např. časové články, pomůcky pro zapojení a blokovací články.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

3-pólová stykače AF26Z jsou určeny ke spínání výkonových obvodů s motory, lehkým indukčním nebo neindukčním zatížením. Mají elektronické rozhraní cívky, které může zajistit velmi široké řídicí napětí. Díky tomu lze také vyrovnat velké výkyvy řídicího napětí. Čepice s kódem cívky -30 umožňují přímé ovládání výstupy ≥24V DC 250 mA SPS a vyžadují velmi nízký přídržný výkon pouze 1,7 W. Čepice AFZ mohou odolávat krátkým poruchám napětí a poklesu napětí (podle SEMI F47-0706). Všechny dodatečně instalovatelné kontakty pomocné veřejné služby jsou provedeny jako třecí kontakty podle přílohy L IEC60947-5-1. Dále mají zabudovanou ochranu proti přepětí a nepotřebují žádné další hasicí články. Sortiment je doplněn o další příslušenství, jako jsou např. časové články, pomůcky pro zapojení a blokovací články.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
