Name: ABB AF09ZB-30-10-23 spínač 4 spínací kontakty, 1 spínací kontakt 100 V 9 A s přepěťovou ochranou Piece 1 ks
Brand: ABB
SKU: 2318264
Availability: BackOrder

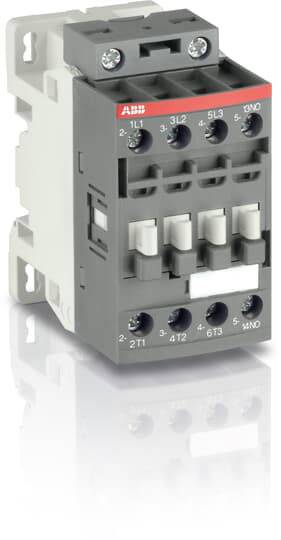

Průmyslový stykač s několika svorkami a červeným nápisem nahoře. Používá se v elektrických obvodech.

Kategorie produktu

spínač

Počet pólů

3pólový

Jmenovité napětí

100 V

Zatěžovací proud

9 A

Připojení

šroubovací

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 040,50 Kč / kus)

2 040,50 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: spínač

Typ: AF09ZB-30-10-23

Počet pólů: 3pólový

Typ kontaktu: 4 spínací kontakty
1 spínací kontakt

Jmenovité napětí: 100 V

Spínací napětí (max.): 4 V/AC

Konstantní proud (max.): 9 A

Zatěžovací proud: 9 A

Vlastnosti: s přepěťovou ochranou

Připojení: šroubovací

Obsah: 1 ks

: 45

: 86 mm

: 77 mm

: NE

: 4 kW

: 3

: 0

: 1

: 0

: 9 A

: 25 A

: 100-250 V

: 100-250 V

: 100-250 V

: Screw connection

: 690-690 V

: 690-690 V

: DC

: 3.729

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Počet pólů

Jmenovité napětí

Druh obalu

Zatěžovací proud

ABB AF09-22-00-11 spínač 4 spínací kontakty 4 kW 24 V 9 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2319445

Doručení: Pá 30. 10.

Conrad Electronic

2pólový

24 V

Piece

9 A

Min.: 1

Násobky: 1

1 111,57 Kč^*

ABB AF09-22-00-12 spínač 4 spínací kontakty 48 V 9 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2322726

Doručení: Pá 30. 10.

Conrad Electronic

2pólový

48 V

Piece

9 A

Min.: 1

Násobky: 1

1 235,54 Kč^*

ABB AF09-22-00-13 spínač 4 spínací kontakty 100 V 25 A s pomocným kontaktem 1 ks

Objednací číslo:2319615

Doručení: Pá 30. 10.

Conrad Electronic

2pólový

100 V

25 A

Min.: 1

Násobky: 1

1 235,54 Kč^*

ABB AF09-22-00-14 spínač 4 spínací kontakty 250 V 9 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2322874

Doručení: Pá 30. 10.

Conrad Electronic

2pólový

250 V

Piece

9 A

Min.: 1

Násobky: 1

1 111,57 Kč^*

ABB AF09-30-01-12 spínač 4 spínací kontakty, 1 spínací kontakt 48 V 25 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2320565

Doručení: Pá 30. 10.

Conrad Electronic

48 V

Piece

25 A

Min.: 1

Násobky: 1

891,74 Kč^*

ABB AF09-30-01-14 spínač 4 spínací kontakty, 1 spínací kontakt 4 kW 250 V 9 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2321043

Doručení: Pá 30. 10.

Conrad Electronic

250 V

Piece

9 A

Min.: 1

Násobky: 1

891,74 Kč^*

ABB AF09-30-01K-11 spínač 4 spínací kontakty, 1 spínací kontakt 24 V 9 A s přepěťovou ochranou 1 ks

Objednací číslo:2322375

Doručení: Pá 30. 10.

Conrad Electronic

3pólový

24 V

9 A

Min.: 1

Násobky: 1

957,85 Kč^*

ABB AF09-30-01K-12 spínač 1 spínací kontakt, 4 spínací kontakty 48 V 25 A s přepěťovou ochranou 1 ks

Objednací číslo:2334227

Doručení: Pá 30. 10.

Conrad Electronic

3pólový

48 V

25 A

Min.: 1

Násobky: 1

957,85 Kč^*

ABB AF09-30-01K-13 spínač 4 spínací kontakty, 1 spínací kontakt 100 V 9 A s přepěťovou ochranou Single 1 ks

Objednací číslo:2319278

Doručení: Pá 30. 10.

Conrad Electronic

3pólový

100 V

Single

9 A

Min.: 1

Násobky: 1

957,85 Kč^*

ABB AF09-30-01K-14 spínač 1 spínací kontakt, 4 spínací kontakty 250 V 9 A s přepěťovou ochranou Piece 1 ks

Objednací číslo:2333413

Doručení: Pá 30. 10.

Conrad Electronic

3pólový

250 V

Piece

9 A

Min.: 1

Násobky: 1

957,85 Kč^*

Ke stažení

List technických údajů

List technických údajů 2318264 ABB AF09ZB-30-10-23 spínač 4 spínací kontakty, 1 spínací kontakt 100 V 9 A s přepěťovou ochranou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2318264 ABB AF09ZB-30-10-23 spínač 4 spínací kontakty, 1 spínací kontakt 100 V 9 A s přepěťovou ochranou Piece 1 ks

Popis

3-pólová bezpečnostní čepice AFZB splňuje nejnovější normy pro kolejová vozidla a umožňuje montáž do kabiny nebo kabiny vlaků, které se často pohybují v tunelech nebo podjezdech. Spínání elektrických obvodů s motory, snadno indukčním nebo neindukčním zatížením. Splňují všechny důležité normy pro kolejová vozidla: IEC 60947-4-1, IEC 60947-5-1, IEC 60077-1/-2 a použitelné části norem EN 50155, odolnost proti otřesům a vibracím podle IEC 61373 kategorie 1, třída B. Rovněž dosahují nejvyšších stupňů v reakci na oheň a kouř při dodržení evropské normy EN 45545-2 (stupně nebezpečnosti HL2) při skupinové montáži. Čepice AFZB mohou odolat krátkým poruchám napětí a poklesu napětí (dle SEMI F47-0706). Všechny integrované nebo dodatečně montované pomocné kontakty jsou provedeny jako třecí kontakty podle přílohy L IEC60947-5-1. Dále mají zabudovanou ochranu proti přepětí a nepotřebují žádné další hasicí články.
