ABB AF09Z-40-00-30 stykač 4 spínací kontakty 4 kW s přepěťovou ochranou 1 ks | Conrad Electronic | Conrad CZ

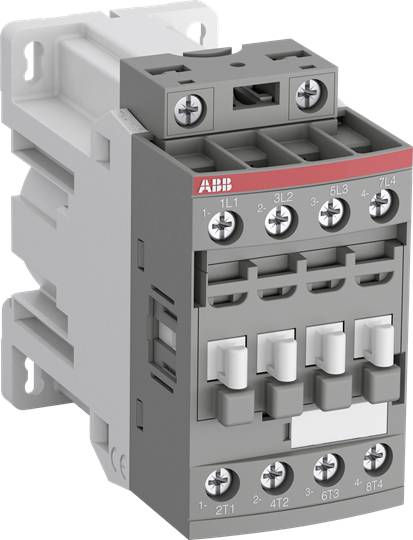

Šedý stykač ABB s červenými a bílými detaily. Má několik šroubových spojů a je navržen pro použití v elektrických obvodech.

Šedý stykač ABB s červenými a bílými detaily. Má několik šroubových spojů a je navržen pro použití v elektrických obvodech.

Kategorie produktu

stykač

Počet pólů

4pólový

Výkon

4 kW

Připojení

šroubovací

Typ

AF09Z-40-00-30

Datasheety: (PDF)

ABB

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (1 800,83 Kč / kus)

1 800,83 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: stykač

Typ: AF09Z-40-00-30

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Konstantní proud (max.): 25 A

: 4 kW

Vlastnosti: s přepěťovou ochranou

Připojení: šroubovací

Obsah: 1 ks

: NE

: 4 kW

: 4

: 0

: 0

: 0

: 9 A

: 25 A

: 24-24 V

: Screw connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3105188 ABB AF09Z-40-00-30 stykač 4 spínací kontakty 4 kW s přepěťovou ochranou 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3105188 ABB AF09Z-40-00-30 stykač 4 spínací kontakty 4 kW s přepěťovou ochranou 1 ks

Popis

8pólová čepice AF09Z se používá k řízení výkonových obvodů až do 4 v AC a 440 v DC. Používají se hlavně k ovládání neindukčních nebo snadno indukčních zátěží. Čepice s cívkovým kódem -30 jsou vybaveny elektronickým 24 v DC cívkovým rozhraním s integrovanou ochranou proti přepětí, čímž je dosažena snížená spotřeba upevňovacích pulzů až 1,7 W a přímé ovládání pomocí PLC výstupu ≥ 250 mA 24 v DC, bez přídavného relé rozhraní. Přitom je nutné dbát na polaritu na připojení cívky (A1+ a A2-). Pomocné kontaktní bloky pro čelní a boční montáž s nuceným pomocným kontaktem podle přílohy L normy IEC 60947-5-1 a otevírací zrcadlové kontakty podle přílohy F normy IEC 60947-4-1.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

8pólová čepice AF09Z se používá k řízení výkonových obvodů až do 4 v AC a 440 v DC. Používají se hlavně k ovládání neindukčních nebo snadno indukčních zátěží. Čepice s cívkovým kódem -30 jsou vybaveny elektronickým 24 v DC cívkovým rozhraním s integrovanou ochranou proti přepětí, čímž je dosažena snížená spotřeba upevňovacích pulzů až 1,7 W a přímé ovládání pomocí PLC výstupu ≥ 250 mA 24 v DC, bez přídavného relé rozhraní. Přitom je nutné dbát na polaritu na připojení cívky (A1+ a A2-). Pomocné kontaktní bloky pro čelní a boční montáž s nuceným pomocným kontaktem podle přílohy L normy IEC 60947-5-1 a otevírací zrcadlové kontakty podle přílohy F normy IEC 60947-4-1.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
