Name: Weidmüller Opto vazební relé 8324610000-1 Spínací napětí (max.): 5 V/DC 1 ks
Brand: Weidmüller
SKU: 506856
Availability: InStock

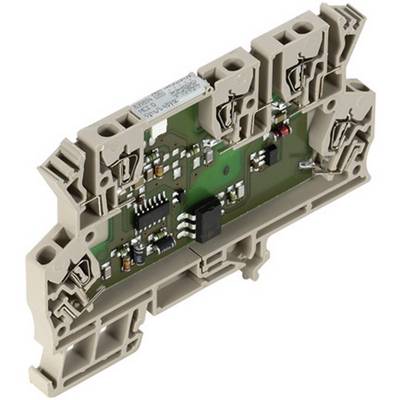

Elektronický obvod namontovaný na DIN lištu, s viditelnými rezistory, kondenzátory a integrovaným obvodem.

Ilustrační obrázek

Kategorie produktu

Opto vazební relé

Řídicí napětí (min.)

24 V/DC

Řídicí napětí (max.)

24 V/DC

Spínací napětí (max.)

5 V/DC

Typ

MCZ O 24VDC

Datasheety: (PDF)

Doručení: Út 27. 10.

9 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Velikosti balení

Počet

Celková cena (1 455,00 Kč / kus)

1 455,00 Kč

Včetně DPH.

Už jen 9 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skladovací teplota, max. 60 °C
Skladovací teplota, min.: -40 °C
Indikace stavu nabití LED zelená
Zpožděné zapnutí: 1 µs (při 20 v DC)
Zpoždění vypnutí: 2,5 µs (při 28 v DC)
Odolnost proti zkratu: Ne
Barva: béžová
Jmenovité napětí: 300 V
Kategorie přepětí: III
Strana vodárny a proudění vzduchu – strana zatížení: ≥ 5,5 mm
Výdržné rázové napětí 6 kV (1,2/50 µs)
Vlhkost: 40 °C / 93 % rel. Vlhkosti, žádné rosení
MTTF: 3.036 Years
Zapínací/vypínací napětí: 16.8 v / 16.5 v DC
Ochranné zapojení: Ochrana proti přepólování
Ochranný obvod na straně zatížení: Dioda
Nosná lišta TS 35
Třída hořlavosti podle UL 94: V-0
Stupeň znečištění: 2
Dielektrická pevnost: Strana zatížení: 1 kVeff / 1 s
Délka odizolování: Jmenovitý průměr připojení 8 mm
Rozsah svorky, jmenovité připojení: 1,5 mm²
Rozsah sevření min.: 0,5 mm²
Rozsah sevření: Max. 1,5 mm²
Průřez vodiče AWG, min.: AWG 26
Průřez vodiče AWG, max.: AWG 16
Průřez kabelu, jeden drát, min.: 0,5 mm²
Průřez vodiče, jeden drát, max. 1,5 mm²
Průřez kabelu, jemný vodič, min.: 0,5 m²
Průřez kabelu, jemný vodič, max.: 1,5 mm²
Průřez vodiče, jemný vodič, min. (AWG): AWG 26
Průřez vodiče, jemný vodič, max. (AWG): AWG 16
Průřez kabelu, jemný vodič AH s plastovým límcem DIN 46228/4, min.: 0,5 mm²
Průřez kabelu, jemný vodič AH s plastovým límcem DIN 46228/4, max.: 1,5 mm²
Průřez vodiče, jemný vodič, AH (DIN 46228-1), min.: 0,5 mm²
Průřez vodiče, jemný vodič, AH (DIN 46228-1), max.: 1,5 mm²
Rozměr čepele 0,6 x 3,5 mm
max. Spínací frekvence (DC řídicí napětí): 100 kHz

Kategorie produktu: Opto vazební relé

Typ: MCZ O 24VDC

Připojení: pružinová svorka

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Řídicí proud (max.): 5 mA

Spínací napětí (min.): 5 V/DC

Spínací napětí (max.): 5 V/DC

Max. spínací výkon: 112 mW

Typ kontaktu: 1 spínací kontakt

Min. teplota: -25 °C

Max. teplota: +40 °C

: IP20

Šířka: 6.1 mm

V: 91 mm

Hloubka: 63.2 mm

Hmotnost: 23.9 g

Konstantní proud (max.): 0.008 A

Obsah: 1 ks

Typ: MCZ O 24 V/DC

Připojení: Pružinová svorka 0,5 až 1,5 mm²

vstup.signál: 5 V/TTL / 8 mA mA

Výstupní signál: 24 V/DC / 112 mW

Ke stažení

List technických údajů

List technických údajů 506856 Weidmüller Opto vazební relé 8324610000-1 Spínací napětí (max.): 5 V/DC 1 ks

Popis

S šířkou 6 mm patří optočlen MCZ O k nejužším svého druhu. Vyznačuje se přípojem pružinové svorky a integrovanou křížovou spojkou na vstupu nebo výstupu.

Popis

S šířkou 6 mm patří optočlen MCZ O k nejužším svého druhu. Vyznačuje se přípojem pružinové svorky a integrovanou křížovou spojkou na vstupu nebo výstupu.
