Name: Siemens polovodičový stykač 3RF23301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks
Brand: Siemens
SKU: 2865224
Availability: InStock

Kompaktní elektronické chladiče součástek a reléový modul, vhodné pro průmyslové aplikace k řízení elektrických proudů.

Otevřená rozvodná skříň ukazuje několik řad elektrických komponentů a kabelů nainstalovaných pro průmyslové řídicí účely.

Elektrický schéma: Symbol usměrňovače se dvěma diodami v protisměrném zapojení mezi uzly 1L a 2T.

Technický výkres elektronického zařízení s rozměry. Vlevo pohled zepředu, vpravo boční pohled. Rozměry v milimetrech.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

polovodičový stykač

Řídicí napětí (min.)

15 V/DC

Řídicí napětí (max.)

24 V/DC

Spínací napětí (max.)

460 V/AC

Datasheety: (PDF)

Okamžité doručení: St 14. 10.

3 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 915,00 Kč / kus)

1 915,00 Kč

Včetně DPH.

Už jen 3 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Způsob upevnění: Šroubové a zaklapávací uchycení na montážní lištu 35 mm
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V
Provedení výrobku: 1fázové
Počet pólů: 1

Druh obalu: Piece

Kategorie produktu: polovodičový stykač

Typ: 3RF2330-1AA04

Typ spínání: spínání při nulovém napětí

Připojení: šroubovací

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Řídicí proud (max.): 15 mA

Rázový proud (max.): 600 A

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 460 V/AC

Zatěžovací proud: 30 A

Výstupní napětí (min.): 48 V/AC

Výstupní napětí (max.): 460 V/AC

Výstupní proud (max.): 30 A

Typ kontaktu: 1 spínací kontakt

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 100 mm

Hloubka: 139 mm

Splňuje RoHS: ano

Konstantní proud (max.): 30 A

Obsah: 1 ks

Jmenovité řídicí napětí: 24 V/DC

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Typ spínání

Řídicí napětí (max.)

Zatěžovací proud

Řídicí napětí (min.)

Spínací napětí (max.)

Výstupní napětí (max.)

Typ kontaktu

Siemens polovodičový stykač 3RF23301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2865224

Okamžité doručení: St 14. 10.

3 Set(y)Conrad Electronic

Tento produkt

spínání při nulovém napětí

24 V/DC

30 A

15 V/DC

460 V/AC

1 spínací kontakt

Min.: 1

Násobky: 1

1 915,00 Kč^*

Siemens polovodičový stykač 3RF23101AA22 10.5 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2865223

Doručení: Pá 6. 11.

Conrad Electronic

spínání při nulovém napětí

230 V/AC

10.5 A

110 V/AC

230 V/AC

1 spínací kontakt

Min.: 1

Násobky: 1

3 009,00 Kč^*

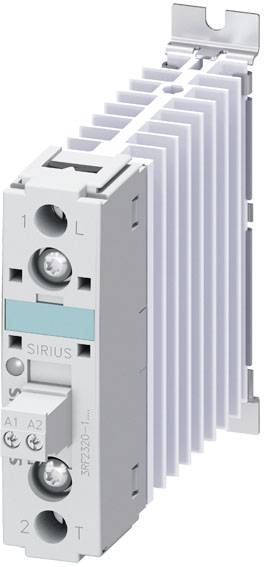

Siemens polovodičový stykač 3RF23201AA26 20 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2863499

Doručení: Pá 6. 11.

Conrad Electronic

spínání při nulovém napětí

230 V/AC

20 A

110 V/AC

600 V/AC

1 spínací kontakt

Min.: 1

Násobky: 1

2 539,00 Kč^*

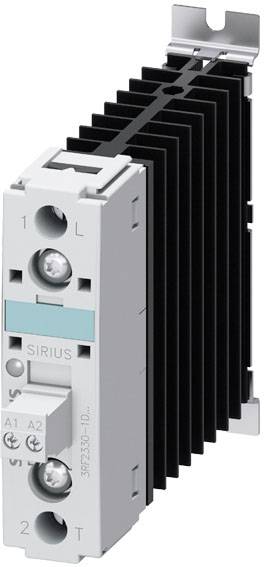

Siemens polovodičový stykač 3RF23301DA06 30 A Spínací napětí (max.): 600 V/AC 1 ks

Objednací číslo:2863500

Doručení: Pá 6. 11.

Conrad Electronic

24 V/DC

30 A

15 V/DC

600 V/AC

1 spínací kontakt

Min.: 1

Násobky: 1

3 609,00 Kč^*

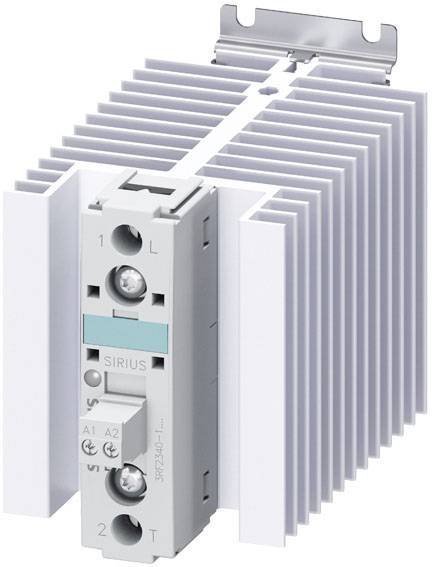

Siemens polovodičový stykač 3RF23401BA02 40 A Spínací napětí (max.): 230 V/AC okamžité spínání 1 ks

Objednací číslo:2863501

Doručení: Pá 6. 11.

Conrad Electronic

okamžité spínání

24 V/DC

40 A

15 V/DC

230 V/AC

1 spínací kontakt

Min.: 1

Násobky: 1

2 709,00 Kč^*

Siemens polovodičový stykač 3RF24401AC45 40 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2863502

Doručení: Pá 6. 11.

Conrad Electronic

spínání při nulovém napětí

30 V/DC

40 A

4 V/DC

600 V/AC

3 spínací kontakty

Min.: 1

Násobky: 1

6 245,00 Kč^*

Siemens polovodičový stykač 20 A Spínací napětí (max.): 460 V/AC okamžité spínání 1 ks

Objednací číslo:2261688

Není k dispozici

Conrad Electronic

okamžité spínání

24 V/DC

20 A

15 V/DC

460 V/AC

1 spínací kontakt

Min.: 1

Násobky: 1

2 015,00 Kč^*

Siemens polovodičový stykač 20 A Spínací napětí (max.): 460 V/AC okamžité spínání 1 ks

Objednací číslo:2261689

Není k dispozici

Conrad Electronic

okamžité spínání

230 V/AC

20 A

110 V/AC

460 V/AC

1 spínací kontakt

Min.: 1

Násobky: 1

2 219,00 Kč^*

Siemens polovodičový stykač 30 A Spínací napětí (max.): 460 V/AC okamžité spínání 1 ks

Objednací číslo:2261692

Není k dispozici

Conrad Electronic

okamžité spínání

24 V/DC

30 A

15 V/DC

460 V/AC

1 spínací kontakt

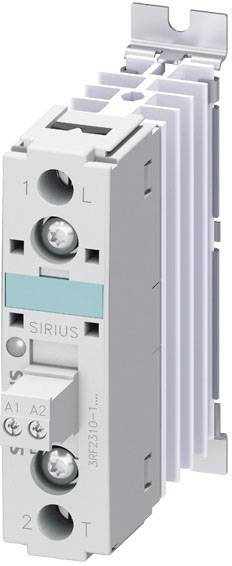

Min.: 1

Násobky: 1

2 165,00 Kč^*

Siemens polovodičový stykač 3RF23101AA22 10.5 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2261685

Není k dispozici

Conrad Electronic

spínání při nulovém napětí

230 V/AC

10.5 A

110 V/AC

230 V/AC

1 spínací kontakt

Min.: 1

Násobky: 1

1 989,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2865224 Siemens polovodičový stykač 3RF23301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2865224 Siemens polovodičový stykač 3RF23301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Popis

Polovodičový stykač 3fázový 3RF2 AC 51 / 30 a / 40 °C 48-460 v/DC 24 v šroubové připojení SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním zařízení.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideální pro ideal oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spojkami.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
