Ilustrační obrázek

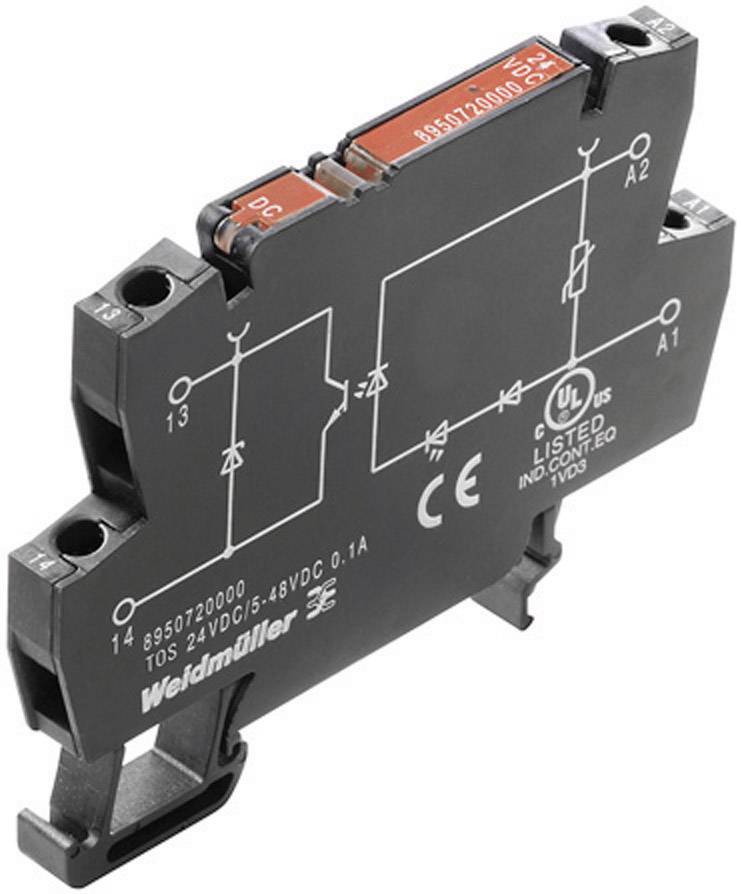

Weidmüller Opto vazební relé 8950720000-1 0.1 A Spínací napětí (max.): 48 V/DC 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Opto vazební relé
Řídicí napětí (min.)
24 V/DC
Řídicí napětí (max.)
24 V/DC
Spínací napětí (max.)
48 V/DC
Zatěžovací proud
0.1 A
Datasheety: (PDF)
Počet
Celková cena (479,00 Kč / kus)
479,00 Kč
Včetně DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skladovací teplota, max. 80 °C
- Skladovací teplota, min.: -40 °C
- Indikace stavu nabití LED zelená
- Zpožděné zapnutí: < 13 µs
- Zpoždění vypnutí: < 42 µs
- Pokles napětí při max. Zatížení: < 1 V.
- Svodový proud: < 10 µA
- Odolnost proti zkratu: Ne
- Barva: černá
- Jmenovité napětí: 300 V
- Kategorie přepětí: III
- Strana válené a vzdušné vzdálenosti - strana zatížení > 3 mm
- Výdržné rázové napětí 4 kV (1,2/50 µs)
- Vlhkost: 5... 95 % rel. Vlhkost, tu = 40 °C, bez tání
- MTTF: 2.500 Years
- Zapínací/vypínací napětí: 19.2 v / 6 v DC
- Ochranný obvod: Varistor, ochrana proti přepólování
- Kategorie zatížení: DC1
- min. Spínací proud 100 µA
- Ochranný obvod na straně zatížení: Nulová dioda
- Nosná lišta TS 35
- Třída hořlavosti podle UL 94: V-0
- Stupeň znečištění: 2
- Dielektrická pevnost řídicí strany - strana zatížení: 1,2 kVeff / 1 min
- Délka odizolování: Jmenovitý průměr připojení 9 mm
- Rozsah svorky, jmenovité připojení: 2,5 mm²
- Rozsah sevření min.: 0,5 mm²
- Rozsah sevření: Max. 4 mm²
- Průřez vodiče AWG, min.: AWG 20
- Průřez vodiče AWG, max.: AWG 12
- Průřez kabelu, jeden drát, min.: 0,5 mm²
- Průřez vodiče, jeden drát, max. 4 mm²
- Průřez kabelu, jemný vodič, min.: 0,5 m²
- Průřez kabelu, jemný vodič, max.: 2,5 mm²
- Průřez vodiče, jemný vodič, min. (AWG): AWG 20
- Průřez vodiče, jemný vodič, max. (AWG): AWG 12
- Průřez kabelu, jemný vodič AH s plastovým límcem DIN 46228/4, min.: 0,5 mm²
- Průřez kabelu, jemný vodič AH s plastovým límcem DIN 46228/4, max.: 1,5 mm²
- Průřez vodiče, jemný vodič, AH (DIN 46228-1), min.: 0,5 mm²
- Průřez vodiče, jemný vodič, AH (DIN 46228-1), max.: 1,5 mm²
- Rozměr čepele 0,6 x 3,5 mm
- max. Spínací frekvence (DC řídicí napětí): 3.000 Hz
- Utahovací moment, min.: 0,4 Nm
- Utahovací moment, max. 0,6 Nm
- Kategorie produktu
Opto vazební relé
- Typ
TOS 24VDC/48VDC 0,1A
- Připojení
šroubovací
- Řídicí napětí (min.)
24 V/DC
- Řídicí napětí (max.)
24 V/DC
- Rozsah řídicího napětí
24 - 24 V/DC
- Řídicí proud (max.)
7 mA
- Spínací napětí (min.)
5 V/DC
- Spínací napětí (max.)
48 V/DC
- Zatěžovací proud
0.1 A
- Max. spínací výkon
170 mW
- Typ kontaktu
1 spínací kontakt
- Min. teplota
-20 °C
- Max. teplota
+60 °C
IP20
- Šířka
6.1 mm
- V
74.4 mm
- Hloubka
55 mm
- Hmotnost
20.7 g
- Konstantní proud (max.)
0.1 A
- Obsah
1 ks
- Provedení
Optočlen
- Typ
TOS 24 V/DC / 48 V/DC / 0,1 A
- vstup.signál
5 - 48 V/DC / 100 mA mA
- Výstupní signál
24 V/DC
Ke stažení
List technických údajů
List technických údajů 506832 Weidmüller Opto vazební relé 8950720000-1 0.1 A Spínací napětí (max.): 48 V/DC 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 506832 Weidmüller Opto vazební relé 8950720000-1 0.1 A Spínací napětí (max.): 48 V/DC 1 ks
