ElektromechanikaReléPolovodičová reléPolovodičová relé

WAGO Opto vazební relé 857-1494 0.1 A Spínací napětí (max.): 60 V/DC 1 ks

EAN:
Označení výrobce:
Objednací číslo:

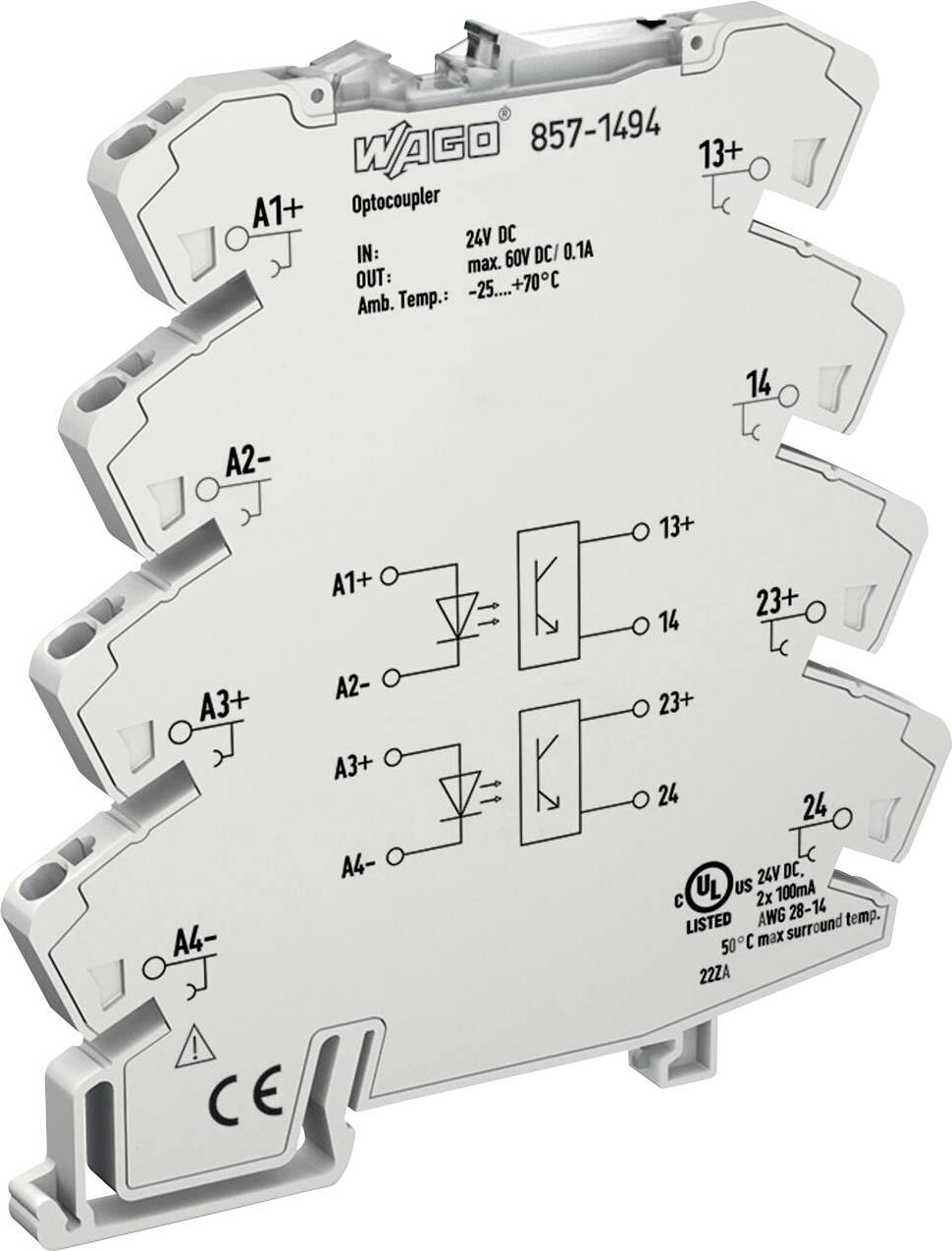

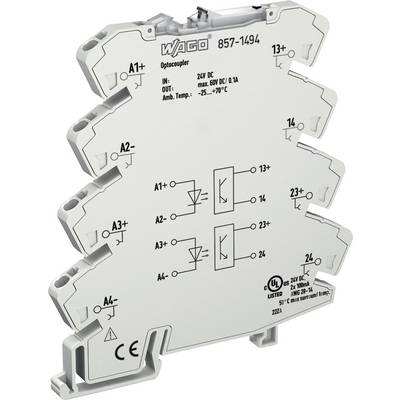

Bílý modul optočlánku WAGO se vstupními/výstupními přípojnými body označenými A1+, A2-, 13+ a 23-. Zahrnuje schémata obvodů a certifikační značky.

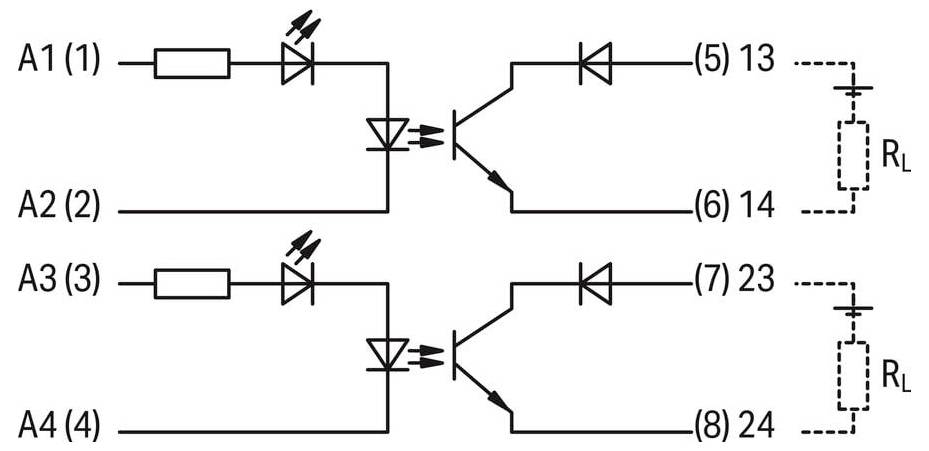

Schéma zapojení ukazující vstupy A1 a A2 vedoucí na LED, diodu, připojenou k bodům (5) až 13. Vstupy A3 a A4 vedou na podobné zapojení k (7) poté 23, obojí připojeno k zátěži RL.

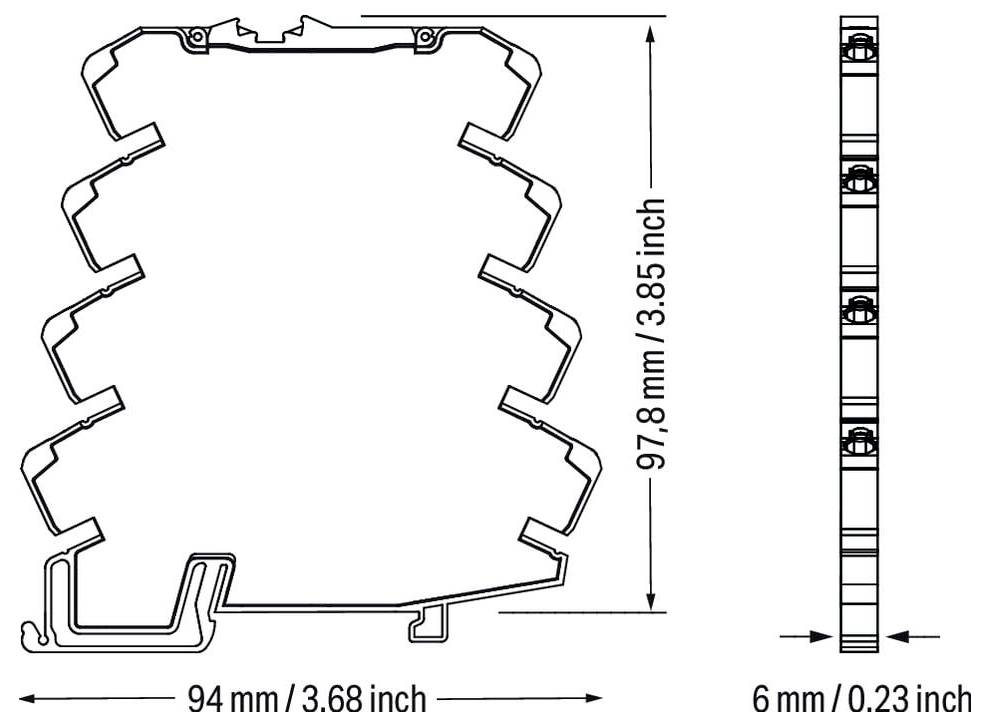

Technický nákres s příčným řezem profilu objektu s rozměry. Šířka: 94 mm (3,68 palce), výška: 97,8 mm (3,85 palce), hloubka: 6 mm (0,23 palce).

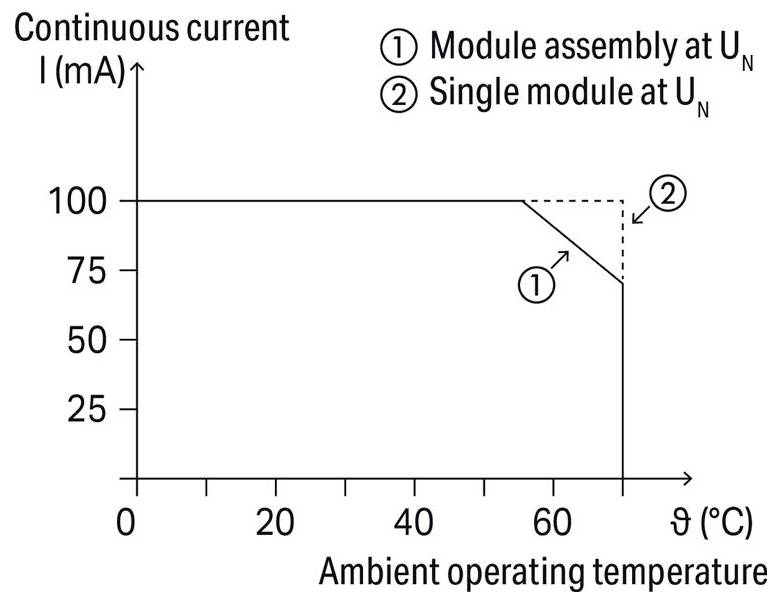

WAGO Opto vazební relé 857-1494 0.1 A Spínací napětí (max.): 60 V/DC 1 ks-3
1/4
Druh obalu
Piece
Kategorie produktu
Opto vazební relé
Spínací napětí (max.)
60 V/DC
Zatěžovací proud
0.1 A
Výstupní napětí (max.)
60 V/DC
Datasheety: (PDF)
Doručení: Út 27. 10.
23 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (1 115,00 Kč / kus)
1 115,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Technické parametry

Druh obalu

Piece

Kategorie produktu

Opto vazební relé

Typ

857-1494

Připojení

pružinová svorka

Spínací napětí (min.)

9 V/DC

Spínací napětí (max.)

60 V/DC

Zatěžovací proud

0.1 A

Výstupní napětí (min.)

9 V/DC

Výstupní napětí (max.)

60 V/DC

Výstupní proud (max.)

0.1 A

Typ kontaktu

2 spínací kontakty

Min. teplota

-25 °C

Max. teplota

+70 °C

Šířka

6 mm

V

96 mm

Délka

94 mm

Konstantní proud (max.)

0.1 A

Obsah

1 ks

Mechanická životnost

5x 106 spínacích cyklů

Jmenovité řídicí napětí

24 V/DC

Provedení

Optočlen JUMPFLEX®

Jmenovité napětí

24 V/DC

Spínací proud (max.)

100 mA

Jmenovité napětí

24 V/DC

Jmenovitý proud

0.1 A

Spínací napětí

9 - 60 V/DC

Dielektrická pevnost

(Ovládání/obvod) 2,5 kV / (kanál/kanál) 4 kV

Typ

857-1494

Teplota prostředí

-25 - +70 °C

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 506546 WAGO Opto vazební relé 857-1494 0.1 A Spínací napětí (max.): 60 V/DC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 506546 WAGO Opto vazební relé 857-1494 0.1 A Spínací napětí (max.): 60 V/DC 1 ks

Popis

Pro montáž na lištu TS 35. Připojení přes pružinovou svorku.
